Ultrazvukový senzor

UGT203

UG-01600GOKG/IO-LINK/US

Ultrazvukový senzor

UGT203

UG-01600GOKG/IO-LINK/US

  • Velký snímací rozsah
  • Intuitivní nastavení snímacího rozsahu pomocí tlačítek nebo IO-Link
  • Jasně viditelné LED-diody pro indikaci spínacího stavu a odezvy
  • Dva programovatelné spínací výstupy
  • Bezkontaktní detekce nezávisle na barvě, průhlednosti nebo vlastnostech povrchu objektu
{{ifmVariantName}}



  • ce
  • eac
  • cul
  • iolink
Technické detaily
Vlastnosti výrobku
Elektrické provedení PNP
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Spínací vzdálenost [mm] 150...1600; (Terč: 200 x 200 mm)
Komunikační rozhraní IO-Link
Pouzdro Typ závitu
Rozměry [mm] M18 x 1 / L = 97,5
Elektrická data
Provozní napětí [V] 10...30 DC; ("třída napájení 2" podle cULus)
Proudový odběr [mA] 55
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 0,3
Frekvenční měnič [kHz] 230
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2
Výstupy
Celkový počet výstupů 2
Elektrické provedení PNP
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Spínací frekvence DC [Hz] 3
Ochrana proti zkratu ano
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 150...1600; (Terč: 200 x 200 mm)
Mrtvá zóna [mm] 150
Úhel otevření válcový [°] 15; (±2)
Max. odchylka 90° od úhlového senzoru / objektu [°] ± 4
Přesnost / odchylky
Teplotní kompenzace ano
Hystereze [%] < 2
Odchylka spínacího bodu [%] -2...2
Upozornění Uvedené hodnoty byly dosaženy po zahřívacím čase 20 minut.
Opakovací přesnost 1 %
Rozlišení [mm] 1
Software / programování
Parametrizační možnost hystereze / okénko; druhý spínací bod; Zpoždění při zapnutí a vypnutí; operace zapnutí; Teach funkce; Spínání na světlo/tmu
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Mód SIO ano
Potřebná třída Masterport A
Min. doba procesního cyklu [ms] 3,2
Procesní data IO-Link (cyklická)
Funkce délka bitu
procesní hodnota 16
stav zařízení 4
binární spínací informace 2
Funkce IO-Link (acyklické) tag specifický pro aplikaci; čítač provozních hodin
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 700
Upozornění
Podrobné informace viz. IODD PDF soubor v záložce "Ke stažení"
Okolní podmínky
Okolní teplota [°C] -20...70
Skladovací teplota [°C] -30...80
Krytí IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 přenášeno vysokou frekvencí 3 V
EN 55011 třída A
Odolnost proti vibracím
EN 60068-2-6 Fc (10-55) Hz amplituda 1 mm, doba kmitání 5 min., 30 min. na osu při rezonanci nebo 55 Hz
Odolnost vůči rázům
EN 60068-2-27 Ea 30 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os
MTTF [let] 155
Certifikát UL
Ta -20...70 °C
Napěťové napájení Class 2
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 66,5
Pouzdro Typ závitu
Rozměry [mm] M18 x 1 / L = 97,5
Označení závitu M18 x 1
Materiály PBT; PA; Epoxid-Sklokeramika
Utahovací moment [Nm] 1
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 2 x LED, žlutá
ozvěna 1 x LED, zelená
Teach funkce ano
Příslušenství
Dodané položky
upevňovací matice: 2, Plast
gumové podložky: 2
Upozornění
Upozornění
napájecí napětí "třída napájení 2" podle cULus
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12

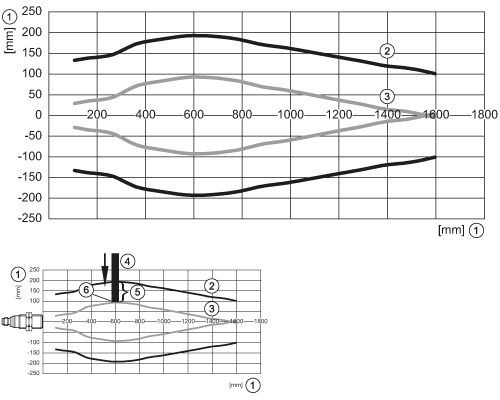

diagramy a grafy

1: vzdálenost
2: Měřící oblast
3: graf při zapnutí/vypnutí
4: Terč 200 x 200 mm
5: 50% cíle v detekční oblasti
6: Spínací bod
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — UGT203-01 — 15.10.2020 —
