Magneticko-induktivní senzor proudění

SM6020

SMR12XGXFRKG/US-100

Magneticko-induktivní senzor proudění

SM6020

SMR12XGXFRKG/US-100

  • Přesné měření průtoku, spotřeby a teploty média
  • Vysoká přesnost, opakovatelnost a dynamika měření
  • Spínací, analogový a pulzní výstup
  • Jasně viditelný displej se změnou barvy červená/zelená
  • Nejsou vyžadovány délky vstupních a výstupních trubek
{{ifmVariantName}}



  • ce
  • ukca
  • cpa
  • eac
  • cul
  • iolink
Technické detaily
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 2; Počet analogových výstupů: 1
Procesní připojení G 1/2 DN15 plošně těsnící
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Média vodivá kapalná média; voda; média na vodní bázi
Pozor na média
vodivost: ≥ 20 µS/cm
viskozita: < 70 mm²/s (40 °C)
Teplota média [°C] -20...90
Odolnost proti tlaku [bar] 16
Odolnost proti tlaku [Mpa] 1,6
Elektrická data
Provozní napětí [V] 18...30 DC; (podle SELV/PELV)
Proudový odběr [mA] < 80
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] 5
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2; Počet analogových výstupů: 1
Vstupy
Vstupy reset čítače
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál; analogový signál; impulsní signál; IO-Link; frekvenční signál; (konfigurovatelný)
Elektrické provedení PNP/NPN
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Počet analogových výstupů 1
Analogový proudový výstup [mA] 4...20; (škálovatelný)
Maximální zátěž [Ω] 500
Impulzní výstup Čítač průtokového množství
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící / nastavovací rozsah
Měřící rozsah
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Zobrazovaná oblast
-42...42 l/min -2,5...2,5 m³/h -666...666 gph -11,1...11,1 gpm
Rozlišení
0,02 l/min 0,002 m³/h 0,6 gph 0,01 gpm
Spínací bod SP
0,25...35 l/min 0,015...2,1 m³/h 4,2...555 gph 0,07...9,25 gpm
Zpětný spínací bod rP
0...34,8 l/min 0...2,08 m³/h 1,2...552 gph 0,02...9,2 gpm
Analogový počáteční bod ASP
0...28 l/min 0...1,7 m³/h 0...666 gph 0...7,4 gpm
Analogový koncový bod AEP
7...35 l/min 0,42...2,1 m³/h 111...555 gph 1,85...9,25 gpm
Odpojení při nízkém průtoku LFC
0,05...1,75 l/min 0,003...0,1 m³/h 0,6...27,6 gph 0,01...0,46 gpm
Frekvence koncového bodu, FEP
7...35 l/min 0,42...2,1 m³/h 111,6...555 gph 1,86...9,25 gpm
Frekvence na koncovém bodu FRP [Hz] 1...10000
Hlídání průtočného množství
Délka impulzu [s] 0,001...2
Impulzní váha (hodnotnost) 0,001...99990000 I
Hlídání teploty
Měřící rozsah [°C] -20...90
Zobrazovaná oblast [°C] -42...112
Rozlišení [°C] 0,1
Spínací bod SP [°C] -19,6...90
Zpětný spínací bod rP [°C] -20...89,6
Analogový startovací bod [°C] -20...68
Analogový koncový bod [°C] 2...90
V krocích po [°C] 0,1
Přesnost / odchylky
Hlídání proudění
Přesnost (v měřícím rozsahu) ± (0,8 % MW + 0,2 % MEW)
Opakovací přesnost ± 0,2 % MEW
Hlídání teploty
Přesnost [K] ± 2,5 (Q > 5 % MEW)
Reakční doby
Hlídání proudění
Přemostění rozběhu [s] 0...50
Doba odezvy [s] < 0,25; (dAP = 0, T09)
Hodnota tlumicího procesu dAP [s] 0...5
Hlídání teploty
Doba odezvy [s] 15; (Q > 10 % MEW, T09)
Software / programování
Parametrizační možnost hystereze / okénko; spínač / rozpínač; spínací logika; Frekvenční výstup; proudový/impulsní výstup; Doba přemostění rozběhu; displej lze vypnout; Zobrazovací jednotka
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Mód SIO ano
Potřebná třída Masterport A
Analogová procesní data 3
Binární procesní data 2
Min. doba procesního cyklu [ms] 6
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 949
Okolní podmínky
Okolní teplota [°C] -20...60
Skladovací teplota [°C] -25...80
Krytí IP 65; IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 60947-5-9
Schválení CPA
modelové číslo 005MI
třída přesnosti -
maximální přípustná chyba ± 1,0 % FS
Q (min) 0,003 m³/h
Q (t) -
Q (max) 2,1 m³/h
Odolnost vůči rázům
DIN IEC 68-2-27 20 g (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [let] 114
Certifikát UL
Číslo schválení UL I014
Číslo souboru UL E174189
Směrnice pro tlaková zařízení Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání
Mechanická data
Hmotnost [g] 717,2
Materiály nerezová ocel (1.4408/316); nerezová ocel (1.4404 / 316L); PC; PBT+PC-GF30
Materiál, který je v kontaktu s médiem nerezová ocel (1.4404 / 316L); PEEK; karbonové vlákno PEEK; FKM; Centellen
Procesní připojení G 1/2 DN15 plošně těsnící
Zobrazení / ovládací prvky
Zobrazení
Barevný displej 1,44", 128 x 128 Pixel
2 x LED, žlutá
Upozornění
Upozornění
MW = meřená hodnota
MEW = Koncová hodnota měřícího rozsahu
Obsah balení 1 ks

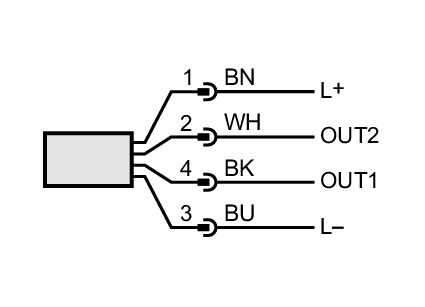

Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
diagramy a grafy

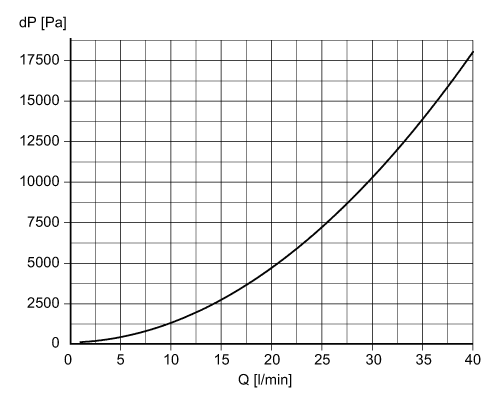

Ztráta tlaku / objemový průtok
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — SM6020-00 — 10.08.2021 —
