Magneticko-induktivní senzor proudění

SM2100

SMR21XGXFRKG/US

Magneticko-induktivní senzor proudění

SM2100

SMR21XGXFRKG/US

  • Přesné měření průtoku, spotřeby a teploty média
  • Vysoká přesnost, opakovatelnost a dynamika měření
  • Přesná detekce prázdného potrubí
  • Spínací, analogový a pulzní výstup
  • Jasně viditelné 4-místný LED displej
{{ifmVariantName}}



  • acs
  • ce
  • ukca
  • cpa
  • eac
  • reg31
  • cul
  • iolink
  • crn
  • ktw
Technické detaily
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 2; Počet analogových výstupů: 1
Měřící rozsah
5...600 l/min 0,3...36 m³/h
Procesní připojení závitové připojení G 2 DN50 plošně těsnící
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Aplikace Celková funkce; detekce prázdného potrubí; pro průmyslové nasazení
Montáž Připojení na trubku pomocí adaptéru
Média vodivá kapalná média; voda; média na vodní bázi
Pozor na média
vodivost: ≥ 20 µS/cm
viskozita: < 70 mm²/s (40 °C)
Teplota média [°C] -10...70
Odolnost proti tlaku [bar] 16
Odolnost proti tlaku [Mpa] 1,6
MAWP (pro aplikace podle CRN) [bar] 16
Elektrická data
Provozní napětí [V] 18...32 DC; (podle SELV/PELV)
Proudový odběr [mA] < 150
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] 5
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2; Počet analogových výstupů: 1
Vstupy
Vstupy reset čítače
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál; analogový signál; pulzní signál; frekvenční signál; IO-Link; (konfigurovatelný)
Elektrické provedení PNP/NPN
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 250; (na výstup)
Počet analogových výstupů 1
Analogový proudový výstup [mA] 4...20; (škálovatelný)
Maximální zátěž [Ω] 500
Analogový napěťový výstup [V] 0...10; (škálovatelný)
Min. zatěžovací odpor [Ω] 2000
Impulzní výstup Čítač průtokového množství
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Frekvence výstupu [Hz] 0,1...10000
Měřící / nastavovací rozsah
Měřící rozsah
5...600 l/min 0,3...36 m³/h
Zobrazovaná oblast
-720...720 l/min -43,2...43,2 m³/h
Rozlišení
0,5 l/min 0,02 m³/h
Spínací bod SP
8...600 l/min 0,5...36 m³/h
Zpětný spínací bod rP
5...597 l/min 0,3...35,8 m³/h
Analogový počáteční bod ASP
0...480 l/min 0...28,8 m³/h
Analogový koncový bod AEP
120...600 l/min 7,2...36 m³/h
Odpojení při nízkém průtoku LFC
< 15 l/min < 0,9 m³/h
Šířka kroku
0,5 l/min 0,02 m³/h
Dynamika měření 1:120
Hlídání průtočného množství
Impulzní váha (hodnotnost) 0,0001...600 x 10³ m³
V krocích po 0,0001 m³
Délka impulzu [s] 0,008...2
Hlídání teploty
Měřící rozsah [°C] -20...80
Zobrazovaná oblast [°C] -40...100
Rozlišení [°C] 0,2
Spínací bod SP [°C] -19,2...80
Zpětný spínací bod rP [°C] -19,6...79,6
Analogový startovací bod [°C] -20...60
Analogový koncový bod [°C] 0...80
V krocích po [°C] 0,2
Přesnost / odchylky
Hlídání proudění
Přesnost (v měřícím rozsahu) ± (0,8 % MW + 0,5 % MEW)
Opakovací přesnost ± 0,2% MEW
Hlídání teploty
Teplotní posun (drift) ± 0,0333 °C / K
Přesnost [K] ± 1 (bei 25 °C, Q > 15 l/min)
Reakční doby
Hlídání proudění
Doba odezvy [s] 0,35; (dAP = 0)
Nastavitelná doba zpoždění dS, dr [s] 0...50
Hodnota tlumicího procesu dAP [s] 0...5
Hlídání teploty
Dynamika reakce T05 / T09 [s] T09 = 3 (Q > 15 l/min)
Software / programování
Parametrizační možnost Hlídání proudění; čítač množství; Předvolbový čítač; Hlídání teploty; hystereze / okénko; spínač / rozpínač; spínací logika; proudový/napěťový/frekvenční/impulsní výstup; Doba přemostění rozběhu; displej lze vypnout; Zobrazovací jednotka; detekce prázdného potrubí
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9 CDV
Profily Smart Sensor: Process Data Variable; Device Identification
Mód SIO ano
Potřebná třída Masterport A
Analogová procesní data 3
Binární procesní data 2
Min. doba procesního cyklu [ms] 5
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 357
Okolní podmínky
Okolní teplota [°C] -10...60
Skladovací teplota [°C] -25...80
Krytí IP 65; IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 60947-5-9
Schválení CPA
modelové číslo 004MI
třída přesnosti -
maximální přípustná chyba ± 1,5 % FS
Q (min) 0,3 m³/h
Q (t) -
Q (max) 36 m³/h
Odolnost vůči rázům
DIN EN 60068-2-27 20 g (11 ms)
Odolnost proti vibracím
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [let] 85
Certifikát UL
Číslo schválení UL I008
Číslo souboru UL E174189
Směrnice pro tlaková zařízení Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání
Mechanická data
Hmotnost [g] 3163
Materiály nerezová ocel (1.4404 / 316L); nerezová ocel (1.4571 / 316Ti); PEI; FKM; PBT-GF20; TPE-U
Materiál, který je v kontaktu s médiem nerezová ocel (1.4404 / 316L); nerezová ocel (1.4571 / 316Ti); PEEK; Centellen; EPDM
Procesní připojení závitové připojení G 2 DN50 plošně těsnící
Zobrazení / ovládací prvky
Zobrazení
Zobrazovací jednotka 6 x LED, zelená (l/min, m³/h, l, m³, 10³, °C)
Spínací stav 2 x LED, žlutá
Měřené hodnoty alfanumerický displej, 4-místný
programování alfanumerický displej, 4-místný
Příslušenství
Dodané položky
Těsnění: 2, Centellen
Štítek
Upozornění
Upozornění
MW = meřená hodnota
MEW = Koncová hodnota měřícího rozsahu
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
diagramy a grafy

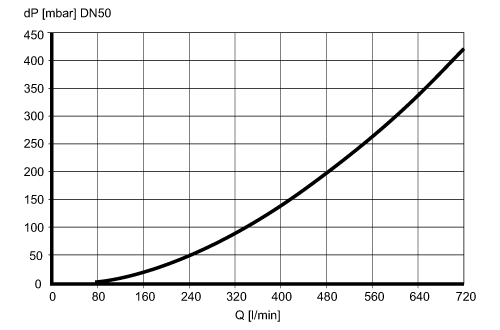

Ztráta tlaku
dP Ztráta tlaku
Q objemový průtok
