Inkrementální rotační senzor s plnou hřídelí

INCREMENTAL ENCODER BASIC LINE

RB3500

{{'OPTIONAL_INFO' | productAvailability | error}}

Vážený zákazníku,
omlouváme se, ale tento datový list není dostupný v požadovaném jazyce. Máte-li další dotazy, neváhejte nás kontaktovat.

S pozdravem
Váš ifm team

  • Definovaná pulzní sekvence pro spolehlivou detekci rychlosti otáček
  • Pro přesné určení polohy a lineární měření
  • Uživatelsky přívětivá komunikace a parametrizace přes IO-Link
  • Vysoká odolnost proti rázům a vibracím díky principu magnetického snímání
  • Volně programovatelné rozlišení od 1 do 10 000
  • ce
  • cul
Ke stažení
Technische Details
Oblast nasazení
Funkční princip inkrementální
Detekční systém magnetický
Elektrická data
Provozní napětí [V] 4,75...30 DC
Proudový odběr [mA] < 150
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] 0,5
Max. počet otáček elektr. [U/min] 12000
Výstupy
Elektrické provedení HTL/TTL
Spínací frekvence [kHz] 1000
Nastavení z výroby
Výstupní funkce: HTL (50 mA)
Ochrana proti zkratu ano
Fázový posun A a B [°] 90
Měřící / nastavovací rozsah
Rozlišení 1...10000; (parametrizovatelný; Nastavení z výroby: 1024) rozlišení
Přesnost / odchylky
Přesnost [°] 0,1
Software / programování
Parametrizační možnost Rozlišení; Směr otáčení; HTL; TTL
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM 2
IO-Link verze 1.1
Mód SIO ano
Min. doba procesního cyklu [ms] 2,3
Okolní podmínky
Okolní teplota [°C] -40...80
Poznámka k okolní teplotě
při volně položeném kabelu: -25 °C
Skladovací teplota [°C] -40...80
Max. přípustná relativní vlhkost vzduchu [%] 95; (Kondenzace není přípustná)
Krytí IP 65; IP 66; (na pouzdře: IP 67; na hřídeli: IP 64)
Schválení / zkoušky
Odolnost vůči rázům
100 g
Odolnost proti vibracím
20 g
MTTF [let] 292
Mechanická data
Hmotnost [g] 293
Rozměry [mm] Ø 36,5 / L = 65
Materiály Příruba: Hliník; pouzdro: nerezová ocel (1.4521 / 444); kabelová zástrčka: PA
Max. otáčky, mechanické [U/min] 12000
Max. počáteční kroutící moment [Nm] 1
Referenční teplota [°C] 20
Provedení hřídele plná hřídel
Průměr hřídele [mm] 6
Materiál hřídele
Nerezová ocel
Max. axiální zatížení hřídele (na konci hřídele) [N] 40
Max. radiální zatížení hřídele (na konci hřídele) [N] 60
Elektrické připojení
IO-Link Kabel: 2 m, Ø 4,9 mm; použitelný jako radiální i axiální; 5 x 0,14 mm²
diagramy a grafy

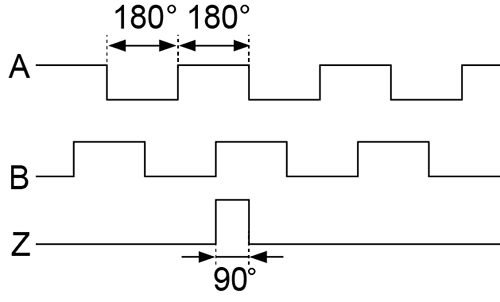

Impulzní diagramm
směr otáčení ve směru hodinových ručiček (při pohledu na hřídel)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — RB3500-01 — 04.03.2016 —
