PY2795

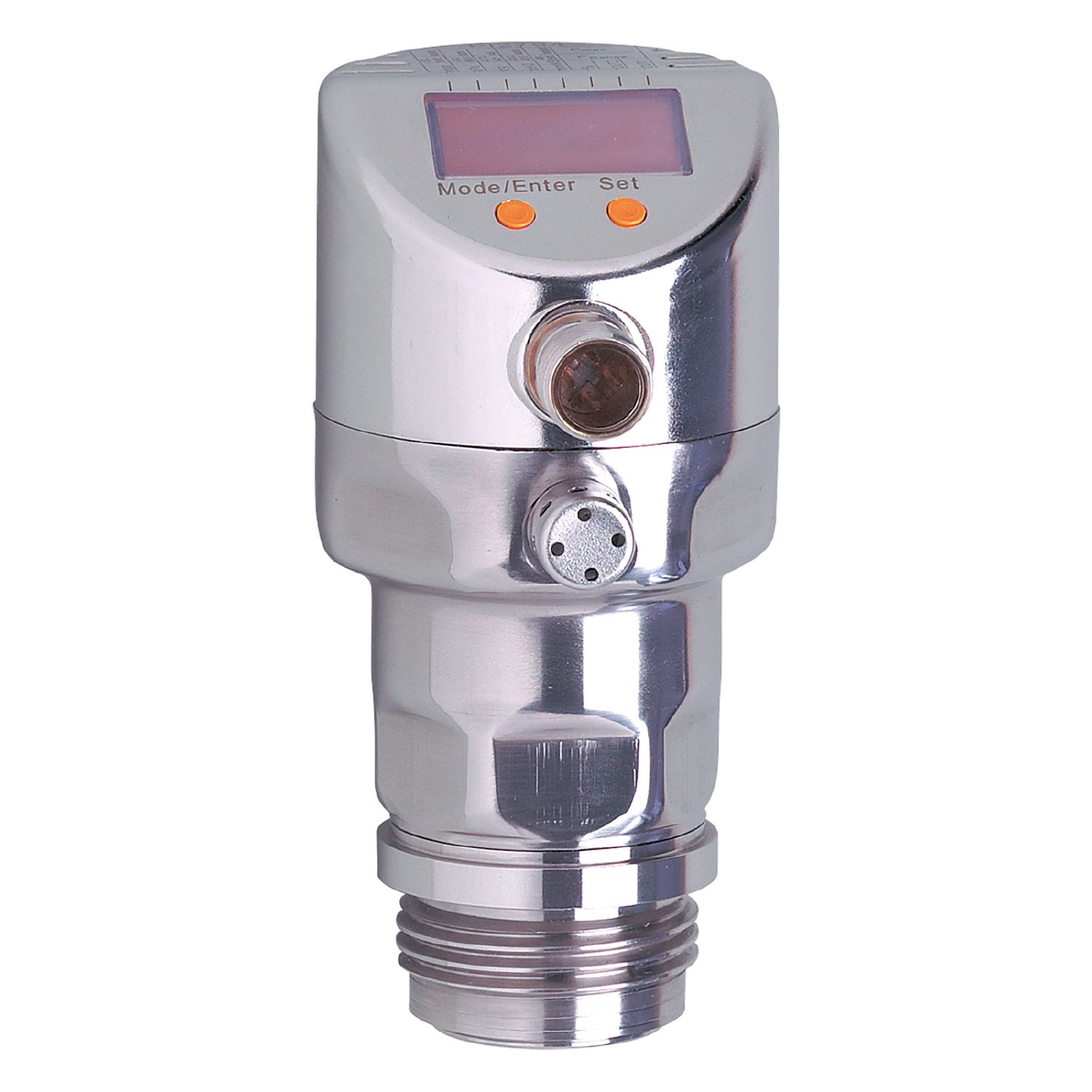

Tlakový senzor s displejem

Name: PY2795
Brand: ifm
SKU: PY2795
Price: 28712.00 CZK

PY2795

PI-005-REA01-MFRKG/US/ /P

Tlakový senzor s displejem

PY2795

PI-005-REA01-MFRKG/US/ /P

Robustní pouzdro z nerezové oceli pro použití v potravinářském a nápojovém průmyslu
Hygienické, vazební provedení
Odolný vysokotlakému čištění a agresivním čisticím prostředkům
Vysoká teplotní odolnost a vysoký stupeň krytí
Programovatelný analogový a spínací výstup

Pohodlné ovládání pomocí tlačítek nebo nastavení parametrů přes IO-Link

Vlastnosti výrobku

Počet vstupů a výstupů

Po digitálních výstupů: 2; Počet analogových výstupů: 1

Měřící rozsah

-1...5 bar

-14,5...72,5 psi

-100...500 kPa

Procesní připojení

závitové připojení G 1 vnější závit Aseptoflex Vario

Oblast nasazení

Speciální vlastnosti

Pozlacené kontakty

Aplikace

vazební montáž pro potravinářský a nápojový průmysl

Média

Pastová média a média obsahující pevné částice; kapalná a plynná média

Teplota média [°C]

-25...125; (145 max. 1h)

Min. destrukční tlak

100 bar

1450 psi

10000 kPa

Odolnost proti tlaku

30 bar

435 psi

3000 kPa

Druh tlaku

relativní tlak

Bez mrtvého prostoru

ano

Elektrická data

Min. izolační odpor [MΩ]	100; (500 V DC)
Třída krytí	III
Ochrana proti přepólování	ano
Funkce "hlídací pes" integrována	ano

2-vodič

Provozní napětí [V]	20...32 DC
Přípravná zpožďovací doba [s]	1

3-vodič

Provozní napětí [V]	18...32 DC
Proudový odběr [mA]	< 45
Přípravná zpožďovací doba [s]	0,5

Vstupy / výstupy

Počet vstupů a výstupů	Po digitálních výstupů: 2; Počet analogových výstupů: 1

Výstupy

Celkový počet výstupů	2
Výstupní signál	spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Elektrické provedení	PNP/NPN
Po digitálních výstupů	2
Výstupní funkce	spínač / rozpínač; (parametrizovatelný)
Počet analogových výstupů	1
Analogový proudový výstup [mA]	4...20, invertovatelný; (škálovatelný)
Ochrana proti zkratu	ano
Typ ochrany proti zkratu	Taktovaný
Ochrana proti přetížení	ano

2-vodič

Maximální zátěž [Ω]	300

3-vodič

Max. úbytek napětí spínacího výstupu DC [V]	2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]	250
Spínací frekvence DC [Hz]	125
Maximální zátěž [Ω]	(Ub - 10 V) / 20 mA

Měřící / nastavovací rozsah

Měřící rozsah

-1...5 bar

-14,5...72,5 psi

-100...500 kPa

Spínací bod SP

-0,99...5 bar

-14,35...72,5 psi

-99...500 kPa

Zpětný spínací bod rP

-1...4,99 bar

-14,5...72,35 psi

-100...499 kPa

Analogový startovací bod

-1...3,75 bar

-14,5...54,5 psi

-100...375 kPa

Analogový koncový bod

0,25...5 bar

3,65...72,5 psi

25...500 kPa

V krocích po

0,005 bar

0,05 psi

0,5 kPa

Nastavení z výroby

	SP1 = 1,250 bar	rP1 = 1,150bar
	SP2 = 3,750 bar	rP2 = 3,650 bar
	ASP = 0,000 bar	AEP = 5,000 bar

Přesnost / odchylky

Přesnost spínacího bodu [% rozpětí]	< ± 0,2; (Turn down 1:1)
Opakovací přesnost [% rozpětí]	< ± 0,1; (při teplotních výchylkách < 10 K; Turn down 1:1)
Odchylka od charakteristiky [% rozpětí]	< ± 0,2; (Turn down 1:1; linearita, zahrnuje hysterezi a opakovatelnost měření; nastavení mezní hodnoty podle DIN EN IEC 62828-1)
Odchylka linearity [% rozpětí]	< ± 0,15; (Turn down 1:1)
Odchylka hystereze [% rozpětí]	< ± 0,15; (Turn down 1:1)
Dlouhodobá stabilita [% rozpětí]	< ± 0,1; (Turn down 1:1; za rok)
Teplotní koeficient nulového bodu [% rozpětí / 10 K]	< ± 0,05; (0...70 °C)
Teplotní koeficient rozpětí [% rozpětí / 10 K]	< ± 0,15; (0...70 °C)

Reakční doby

Hodnota tlumicího procesu dAP [s]	0...30
Tlumení analogového výstupu dAA [s]	0,01...99,99

2-vodič

Doba reakce na skokovou změnu analogového výstupu [ms]	45

3-vodič

Min. Doba odezvy spínacího výstupu (dAP) [ms]	3
Doba reakce na skokovou změnu analogového výstupu [ms]	7

Rozhraní

Komunikační rozhraní	IO-Link
Typ přenosu	COM2 (38,4 kBaud)
IO-Link verze	1.0
Profily	není profil
Analogová procesní data	1
Binární procesní data	2
Min. doba procesního cyklu [ms]	2,3

Okolní podmínky

Okolní teplota [°C]	-25...80
Skladovací teplota [°C]	-40...100
Krytí	IP 67; IP 68; IP 69K

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

DIN EN 61000-6-2
DIN EN 61000-6-3

Odolnost vůči rázům

DIN IEC 68-2-27

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [let]

148,66

Mechanická data

Hmotnost [g]	297,5
Materiály	nerezová ocel (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA
Materiál, který je v kontaktu s médiem	keramika (99,9 % Al2 O3); nerezová ocel (1.4435 / 316L); povrchové vlastnosti: Ra < 0,4 / Rz 4; PTFE
Min. tlakových cyklů	100 millionů
Utahovací moment [Nm]	35; (doporučený utahovací moment; V závislosti na mazání, těsnění a tlaku)
Procesní připojení	závitové připojení G 1 vnější závit Aseptoflex Vario

Zobrazení / ovládací prvky

Zobrazení

Zobrazovací jednotka	LED, zelená
Spínací stav	LED, žlutá
Funkční signalizace	alfanumerický displej, 4-místný
Měřené hodnoty	alfanumerický displej, 4-místný

Zobrazovací jednotka

bar; psi; kPa; % rozpětí

Upozornění

Obsah balení	1 ks

Elektrické připojení

	konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — PY2795-00 — 13.04.2023 —
