PN2223

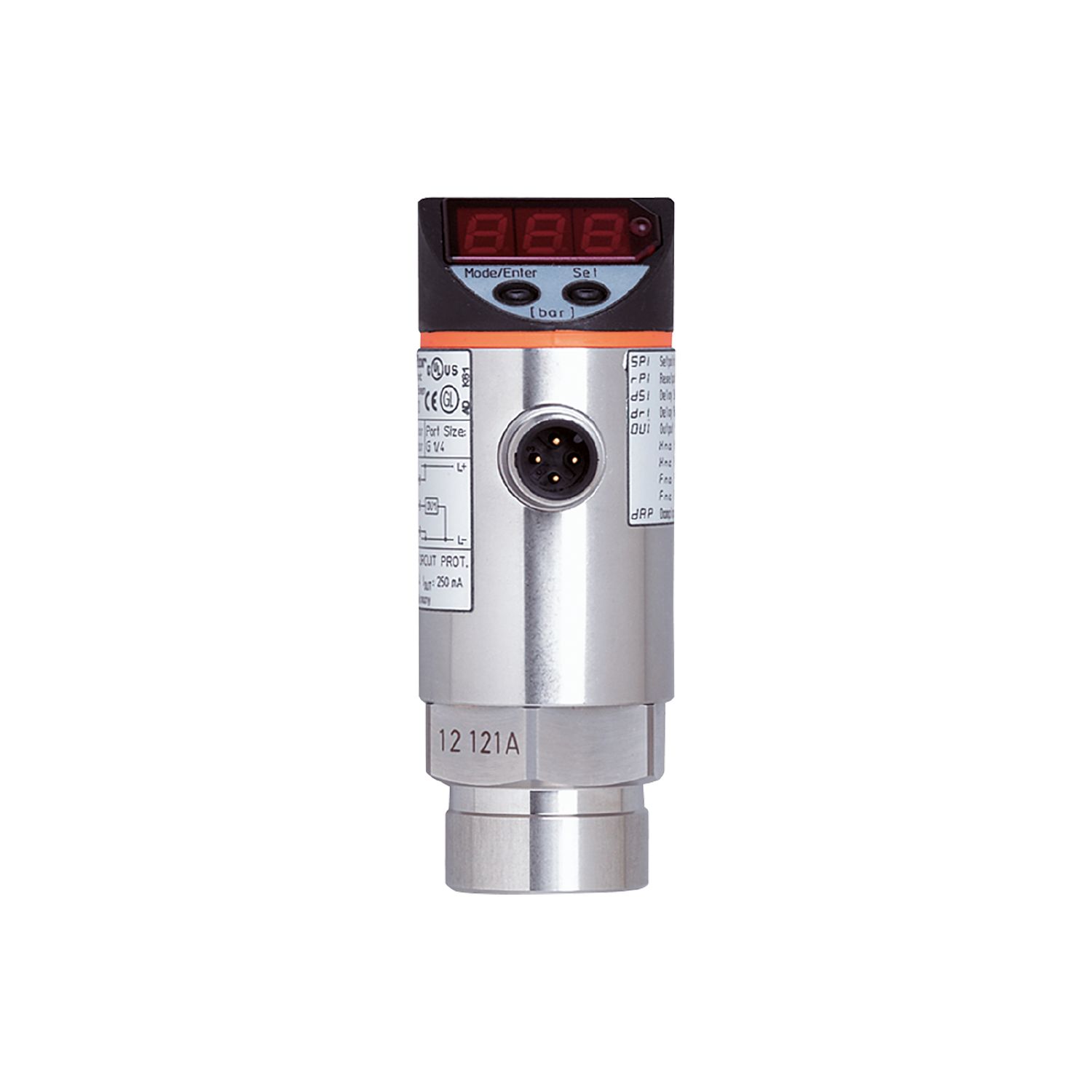

Tlakový senzor s displejem

Name: PN2223
Brand: ifm
SKU: PN2223
Price: 26762.00 CZK

PN2223

PN-025-RBN14-MFRKG/US/ /V

Tlakový senzor s displejem

PN2223

PN-025-RBN14-MFRKG/US/ /V

Dva spínací výstupy, jeden z nich programovatelný jako analogový
Jasně viditelné 4-místný LED displej
Volitelné jednotky tlaku specifické pro danou zemi
Dlouhodobá stabilita díky vysoké ochraně proti přetížení
Volitelná polarita výstupu

Prodej ukončen

Náhradní artikly: PN2293 Srovnání produktů: PN2223 / PN2293 Při volbě alternativy, věnujte pozornost případným odlišnostem technických dat!

Vlastnosti výrobku

Počet vstupů a výstupů

Po digitálních výstupů: 2; Počet analogových výstupů: 1

Měřící rozsah

-1...25 bar

-14,5...362,5 psi

Procesní připojení

závitové připojení 1/4" NPT Vnitřní závit

Oblast nasazení

Speciální vlastnosti

Pozlacené kontakty

Aplikace

pro průmyslové nasazení

Média

kapalná a plynná média

Teplota média [°C]

-25...80

Min. destrukční tlak

350 bar

5075 psi

35 MPa

Odolnost proti tlaku

100 bar

1450 psi

10 MPa

Druh tlaku

relativní tlak

Elektrická data

Provozní napětí [V]	18...32 DC; (podle SELV/PELV)
Proudový odběr [mA]	< 35
Min. izolační odpor [MΩ]	100; (500 V DC)
Třída krytí	III
Ochrana proti přepólování	ano
Přípravná zpožďovací doba [s]	0,3
Funkce "hlídací pes" integrována	ano

Vstupy / výstupy

Počet vstupů a výstupů	Po digitálních výstupů: 2; Počet analogových výstupů: 1

Výstupy

Celkový počet výstupů	2
Výstupní signál	spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Elektrické provedení	PNP/NPN
Po digitálních výstupů	2
Výstupní funkce	spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V]	2
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]	250
Spínací frekvence DC [Hz]	< 500
Počet analogových výstupů	1
Analogový proudový výstup [mA]	4...20; (škálovatelný 1:4)
Maximální zátěž [Ω]	(Ub - 10 V) / 20 mA
Analogový napěťový výstup [V]	0...10; (škálovatelný 1:4)
Min. zatěžovací odpor [Ω]	2000
Ochrana proti zkratu	ano
Typ ochrany proti zkratu	Taktovaný
Ochrana proti přetížení	ano

Měřící / nastavovací rozsah

Měřící rozsah

-1...25 bar

-14,5...362,5 psi

Spínací bod SP

-0,8...25 bar

-11,5...362,5 psi

-0,08...2,5 MPa

Zpětný spínací bod rP

-0,9...24,9 bar

-13...361 psi

-0,09...2,49 MPa

Analogový startovací bod

-1...18,75 bar

-14,5...272 psi

-0,1...1,88 MPa

Analogový koncový bod

5,25...25 bar

76...362,5 psi

0,53...2,5 MPa

V krocích po

0,05 bar

0,5 psi

0,01 MPa

Nastavení z výroby

	SP1 = 90,5 psi	rP1 = 83,5 psi
	SP2 = 272,0 psi	rP2 = 264,5 psi
	ASP = 0,0 psi	AEP = 362,5 psi

Přesnost / odchylky

Přesnost spínacího bodu [% rozpětí]	< ± 0,4; (Turn down 1:1)
Opakovací přesnost [% rozpětí]	< ± 0,1; (při teplotních výchylkách < 10 K; Turn down 1:1)
Odchylka od charakteristiky [% rozpětí]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = BFSL; LS = Nastavení mezního bodu)
Odchylka hystereze [% rozpětí]	< ± 0,1; (Turn down 1:1)
Dlouhodobá stabilita [% rozpětí]	< ± 0,1; (Turn down 1:1; za rok)
Teplotní koeficient nulového bodu [% rozpětí / 10 K]	< ± 0,2; (0...80 °C)
Teplotní koeficient rozpětí [% rozpětí / 10 K]	< ± 0,2; (0...80 °C)

Reakční doby

Doba odezvy [ms]	< 1,5
Hodnota tlumicího procesu dAP [s]	0,01...4
Tlumení analogového výstupu dAA [s]	0,01...4
Max. doba odezvy analogového výstupu [ms]	3

Software / programování

Parametrizační možnost	hystereze / okénko; spínač / rozpínač; spínací logika; proud / napěťový výstup; Utlumení; přizpůsobení zobrazovaných hodnot; displej lze otáčet a vypnout; Zobrazovací jednotka; Nulový bod; rozpětí

Rozhraní

Komunikační rozhraní	IO-Link
Typ přenosu	COM2 (38,4 kBaud)
IO-Link verze	1.0

Okolní podmínky

Okolní teplota [°C]	-25...80
Skladovací teplota [°C]	-40...100
Krytí	IP 65

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 přenášeno vysokou frekvencí	10 V

Odolnost vůči rázům

DIN IEC 68-2-27

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [let]

131

Směrnice pro tlaková zařízení

Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání

Mechanická data

Hmotnost [g]	264
Materiály	nerezová ocel (1.4301 / 304); nerezová ocel (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Materiál, který je v kontaktu s médiem	nerezová ocel (1.4305 / 303); Keramika; FKM
Min. tlakových cyklů	100 millionů
Procesní připojení	závitové připojení 1/4" NPT Vnitřní závit
Integrovaný omezovací prvek	ne (lze dovybavit)

Zobrazení / ovládací prvky

Zobrazení

Zobrazovací jednotka	3 x LED, zelená
Spínací stav	2 x LED, žlutá
Funkční signalizace	alfanumerický displej, 4-místný
Měřené hodnoty	alfanumerický displej, 4-místný

Upozornění

Obsah balení	1 ks

Elektrické připojení

Připojení	konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — PN2223-01 — 08.09.2015 —
