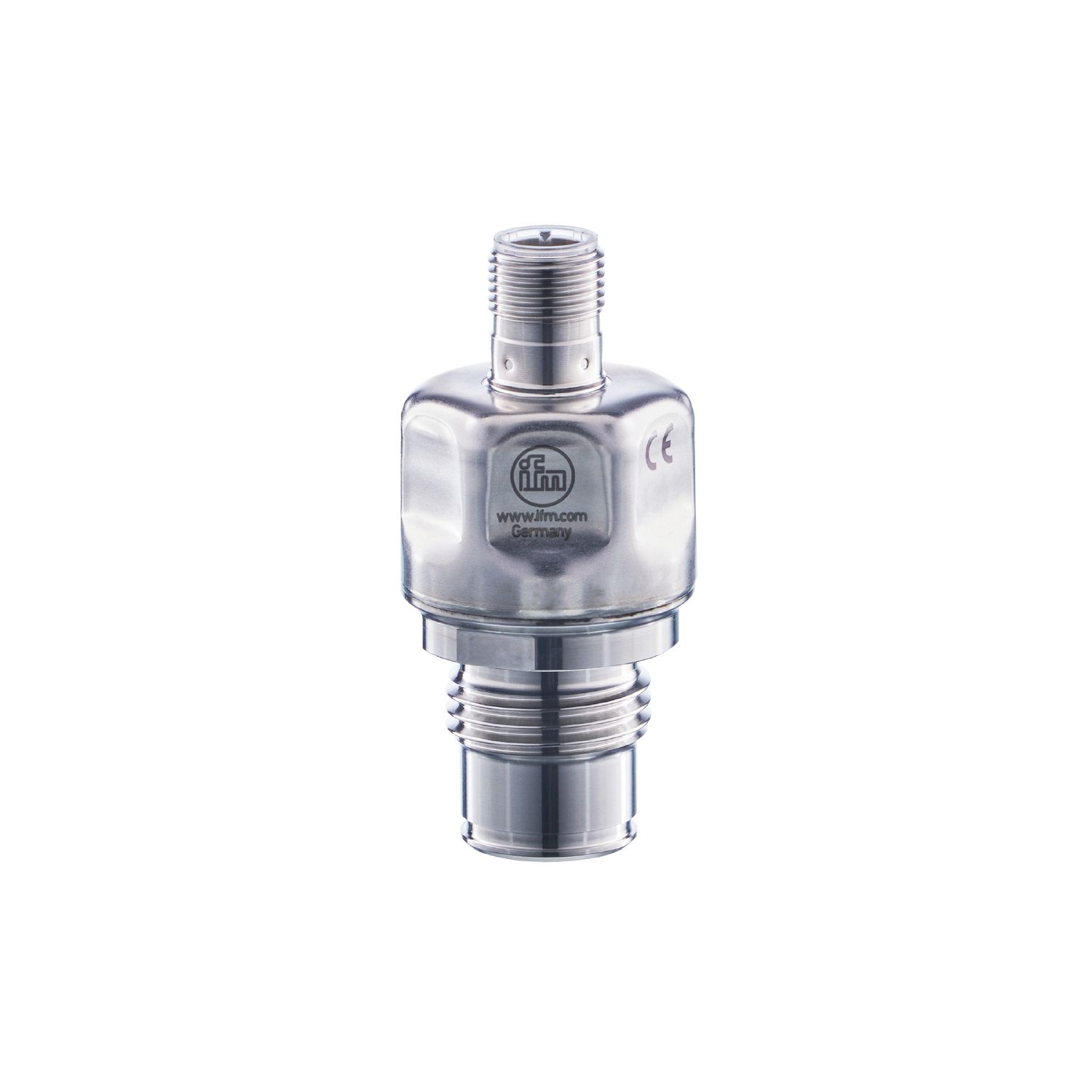

PL1504

Vazební tlakový senzor

Name: PL1504
Brand: ifm
SKU: PL1504
Price: 8257.00 CZK

PL1504

PL-010-REA12-A-DKG/US/ /

Vazební tlakový senzor

PL1504

PL-010-REA12-A-DKG/US/ /

Spolehlivá detekce systémového tlaku v průmyslových aplikacích a mobilních technologiích
Vysoká odolnost proti rázům a vibracím
Výborná opakovatelnost měření a nízká odchylka od charakteristiky
Kompaktní a robustní pouzdro z nerezové oceli pro použití s místech s omezeným prostorem

Integrované měření teploty pomocí IO-Link
Přesný analogový výstup a uživatelsky přívětivá komunikace přes IO-Link

Vlastnosti výrobku

Počet vstupů a výstupů

Po digitálních výstupů: 1; Počet analogových výstupů: 1

Měřící rozsah

-1...10 bar

-14,5...145 psi

-0,1...1 MPa

Procesní připojení

závitové připojení G 1/2 vnější závit

Oblast nasazení

Speciální vlastnosti

Pozlacené kontakty

Měřící element

keramicko-kapacitní tlaková měřící buňka

Hlídání teploty

ano

Aplikace

zapuštěná montáž pro průmyslové aplikace; pro průmyslové nasazení

Média

Pastová média a média obsahující pevné částice; Kapalná média; jiná média na objednávku

Teplota média [°C]

-25...110; (montáž pod omítku s nulovou těsností pomocí těsnění kov-kov. přípustné teploty jiných provedení těsnění viz těsnicí materiály v části "Příslušenství".)

Min. destrukční tlak

175 bar

2538 psi

17 MPa

Odolnost proti tlaku

70 bar

1015 psi

7 MPa

Vakuová odolnost [mbar]

-1000

Druh tlaku

relativní tlak; vakuum

Bez mrtvého prostoru

ano

Elektrická data

Provozní napětí [V]	9,6...30 DC
Min. izolační odpor [MΩ]	100; (500 V DC)
Třída krytí	III
Ochrana proti přepólování	ano
Funkce "hlídací pes" integrována	ano

2-vodič

Proudový odběr [mA]	3,5...21,5
Přípravná zpožďovací doba [s]	< 1

3-vodič

Proudový odběr [mA]	< 30
Přípravná zpožďovací doba [s]	< 0,5

Vstupy / výstupy

Počet vstupů a výstupů	Po digitálních výstupů: 1; Počet analogových výstupů: 1

Výstupy

Celkový počet výstupů	2
Výstupní signál	analogový signál; IO-Link (konfigurovatelný)
Po digitálních výstupů	1; (IO-Link)
Počet analogových výstupů	1
Analogový proudový výstup [mA]	4...20; (škálovatelný; 1:5)
Maximální zátěž [Ω]	(Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V)
Odolné proti zkratu	ano
Ochrana proti přetížení	ano

Měřící / nastavovací rozsah

Měřící rozsah

-1...10 bar

-14,5...145 psi

-0,1...1 MPa

Analogový startovací bod

-1...8 bar

-14,5...116 psi

-0,1...0,8 MPa

Analogový koncový bod

1...10 bar

14,5...145 psi

0,1...1 MPa

V krocích po

0,002 bar

0,2 psi

0,0002 MPa

Nastavení z výroby

ASP = 0,0 bar	AEP = 10,0 bar
ASP = 0,0 psi	AEP = 145,0 psi
ASP = 0,0 MPa	AEP = 1,0 MPa

Hlídání teploty

Měřící rozsah

-25...110 °C

-13...230 °F

Přesnost / odchylky

Opakovací přesnost [% rozpětí]	< ± 0,1; (při teplotních výchylkách < 10 K; Turn down 1:1)
Odchylka od charakteristiky [% rozpětí]	< ± 0,5; (linearita vč. hystereze a opakovatelnost, nastavení mezní hodnoty podle DIN EN IEC 62828-1)
Odchylka linearity [% rozpětí]	< ± 0,15; (Turn down 1:1)
Odchylka hystereze [% rozpětí]	< ± 0,15; (Turn down 1:1)
Dlouhodobá stabilita [% rozpětí]	< ± 0,1; (Turn down 1:1; za rok)
Teplotní koeficient nulového bodu [% rozpětí / 10 K]	< ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C)
Teplotní koeficient rozpětí [% rozpětí / 10 K]	< ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C)

Hlídání teploty

Přesnost [K]	± 2.5 K + (0.045 x (ambient temperature - medium temperature))

Reakční doby

Hodnota tlumicího procesu dAP [s]	0...99,99
Tlumení analogového výstupu dAA [s]	0...99,99

2-vodič

Doba reakce na skokovou změnu analogového výstupu [ms]	12

3-vodič

Doba reakce na skokovou změnu analogového výstupu [ms]	3

Hlídání teploty

Dynamika reakce T05 / T09 [s]	< 10 / < 25; (DIN EN 60751 voda; > 0,9 m/s)

Rozhraní

Komunikační rozhraní

IO-Link

Typ přenosu

COM2 (38,4 kBaud)

IO-Link verze

1.1

Norma SDCI

IEC 61131-9

Profily

Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)

Mód SIO

Potřebná třída Masterport

A; (když pin 2 není připojen: B)

Min. doba procesního cyklu [ms]

3,5

IO-Link rozlišování tlaku [kPa]

0,002

IO-Link rozlišování teploty [K]

0,2

Procesní data IO-Link (cyklická)

Funkce	délka bitu
tlak	16
teplota	16
stav zařízení	4

Funkce IO-Link (acyklické)

tag specifický pro aplikaci; vnitřní teplota

Podporovaná ID zařízení

Druh provozu	ID zařízení
default	1437

Okolní podmínky

Okolní teplota [°C]	-25...90
Skladovací teplota [°C]	-40...100
Krytí	IP 67; IP 68; IP 69

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

DIN EN 61326-1

Odolnost vůči rázům

DIN EN 60068-2-27

50 g (11 ms)

Odolnost proti vibracím

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [let]

427

Certifikát UL

Enclosure type	Type 1
Číslo schválení UL	J050
Číslo souboru UL	E174189

Mechanická data

Hmotnost [g]	85,3
Materiály	nerezová ocel (1.4435 / 316L); nerezová ocel (1.4404 / 316L); PA; PTFE; FKM
Materiál, který je v kontaktu s médiem	nerezová ocel (1.4435 / 316L); Al2O3 (Keramika); povrchové vlastnosti : Ra < 0,4 / Rz 4; PTFE; (FKM pro těsnění s těsněním DIN EN ISO 1179-2, viz návod k obsluze)
Min. tlakových cyklů	100 millionů
Utahovací moment [Nm]	25
Procesní připojení	závitové připojení G 1/2 vnější závit

Zobrazení / ovládací prvky

Zobrazení

Provozní stav

2 LED, zelená

Příslušenství

Dodané položky

Těsnění: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492

Příslušenství (volitelné)

Těsnění: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492

Těsnění: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451

Těsnění: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513

O kroužek: 16,4 x 1, FKM (-15...110°C), E30510

O kroužek: 16,4 x 1, EPDM (-25...110°C), E30511

O kroužek: 16,4 x 1, FFKM (-5...110°C), E30512

Upozornění

Obsah balení	1 ks

Elektrické připojení

Připojení	konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
