  4. IO-Link - PMD Profiler pro kontrolu profilu objektu
  5. OPD101

profilový senzor

OPD101

OPDLFPKG

profilový senzor

OPD101

OPDLFPKG

  • Inline kontroly kvality pro zajištění správné montáže součástí
  • Rychlé nastavení bez softwaru
  • Univerzální použití díky barevné nezávislosti a necitlivosti na cizí světlo
  • Softwarově podporovaná analýza poruch s vizualizací profilu a naměřenými hodnotami
  • Až 10 volitelných profilů nabízí vyšší flexibilitu
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
Technické detaily
Vlastnosti výrobku
Druh světla červené světlo
Elektrická data
Provozní napětí [V] 10...30 DC; ("třída napájení 2" podle cULus)
Proudový odběr [mA] < 200
Aktuální spotřeba referenčního napětí [V] 10
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] 2
Druh světla červené světlo
Vlnová dálka [Nm] 650
Vstupy / výstupy
Počet vstupů a výstupů Počet digitálních vstupů: 1; Po digitálních výstupů: 2
Vstupy
Spuštení vnější
Počet digitálních vstupů 1
Výstupy
Elektrické provedení PNP/NPN; (parametrizovatelný)
Po digitálních výstupů 2
Výstupní funkce 2 x spínač / rozpínač; (parametrizovatelný)
Proudová zatížitelnost pro každý výstup [mA] 100
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící / nastavovací rozsah
Měření vzdálenosti (směr Z) [mm] 150...300
Šířka měřicího rozsahu (směr X) v min. měření vzdálenosti [mm] 45; (vzdálenost = 150mm)
Šířka měřicího rozsahu (směr X) při max. měření vzdálenosti [mm] 90; (vzdálenost = 300mm)
Měřící frekvence [Hz] 5
Přesnost / odchylky
Rozlišení měřené hodnoty
Směr Z 200 µm
Směr X 250 µm
Přesnost
Směr Z ± 500 µm
Směr X ± 500 µm
pozadí (bílá 90% remise)
Software / programování
Počet profilů, které lze uložit 10
Počet oblastí zájmu 2
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM3 (230,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Mód SIO ano
Potřebná třída Masterport A
Min. doba procesního cyklu [ms] 2,3
Procesní data IO-Link (cyklická)
Funkce délka bitu
procesní hodnota 16
stav zařízení 4
binární spínací informace 1
Funkce IO-Link (acyklické) čítač provozních hodin; počet spouštěcích událostí; ROI nastavení
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 1260
Upozornění
Podrobné informace viz. IODD PDF soubor v záložce "Ke stažení"
Okolní podmínky
Okolní teplota [°C] -10...55
Skladovací teplota [°C] -40...60
Krytí IP 65
Max. odolnost vnějšímu světlu [klx] 20
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 60947-5-2
Laserová ochranná třída 1
Poznámka k ochraně před laserem
Pozor: Laserové světlo
laserová třída: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Odpovídá 21 CFR části 1040 s výjimkou odchylek v souladu s laserovou poznámkou č. 50, červen 2007.
MTTF [let] 155
Certifikát UL
Ta -10...55 °C
Enclosure type Type 1
Napěťové napájení Class 2
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 534,5
Rozměry [mm] 88 x 65 x 28,5
Materiály Pouzdro: litý zinek; PPSU; ABS; PMMA; PBT / PC; EPDM; čelní optika: PMMA
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 1 x LED, žlutá
Zobrazení provozu 1 x LED, zelená
Barevný displej
Upozornění
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12

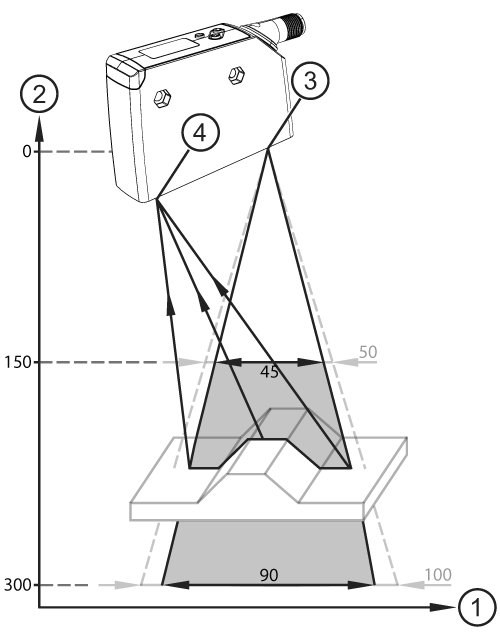

diagramy a grafy

1 Směr X
2 Směr Z
3 Výstupní otvor laserový paprsek
4 Přijímač
Další údaje
světelná čára
měření vzdálenosti (směr Z) světelná čára
150 mm 50 x 1 mm
300 mm 100 x 1 mm
Hodnoty platí pro
Vnější světlo dopadající na objekt < 20 klx
konstantní prostředí 23 °C / 960 hPa
minimální doba zapnutí v minutách 10
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — OPD101-00 — 08.03.2022 —
