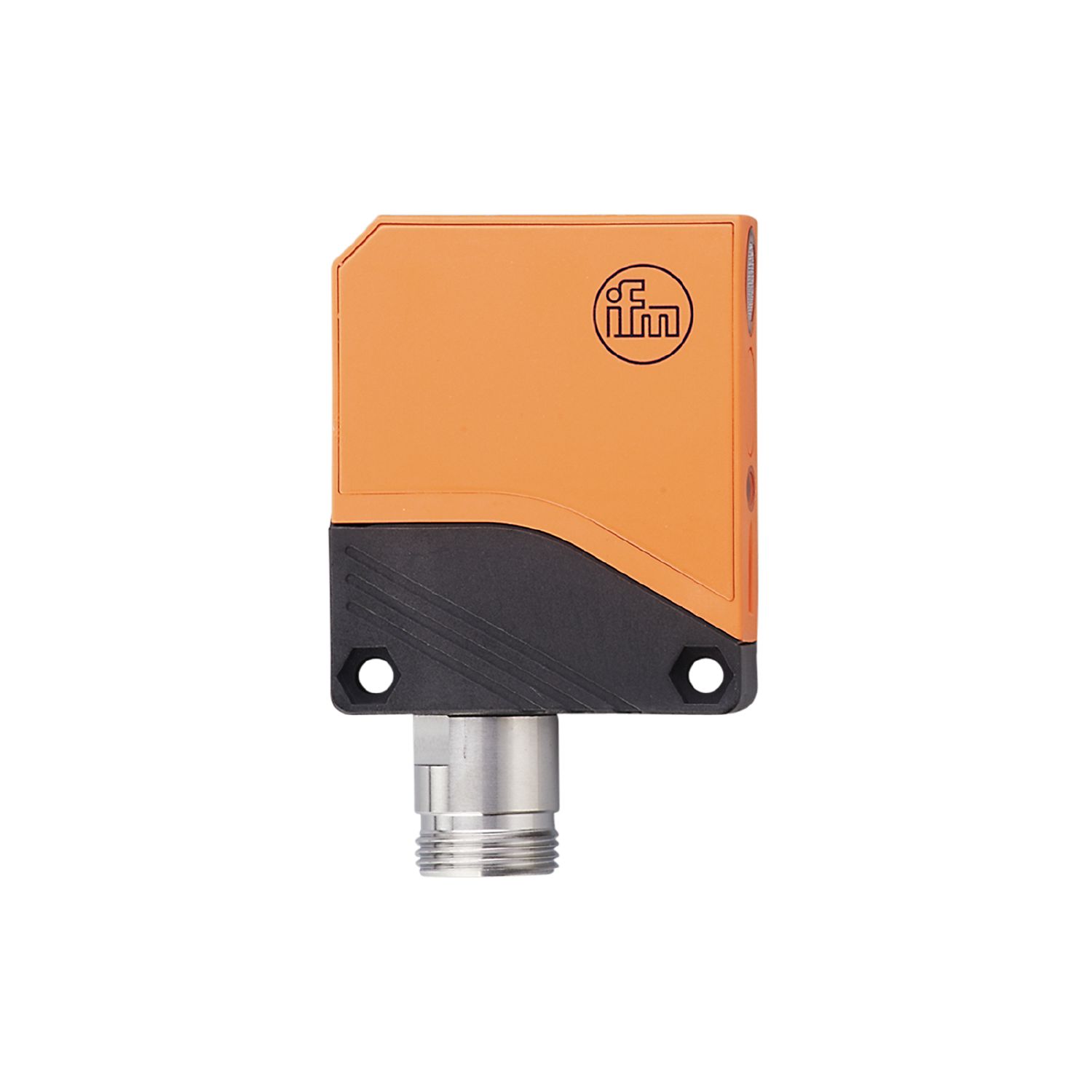

Reflexní světelný snímač
OL0014
OLB-FKOA/SL/LS-500
Reflexní světelný snímač
OL0014
OLB-FKOA/SL/LS-500
- Velmi dlouhá spínací vzdálenost
- Programovatelný spínací režim na světlo / tmu pomocí tlačítka
- S kombinovaným AC/DC výstupem a reléovým výstupem
- LED displej pro sledování provozu, spínacího stavu a funkcí
- Robustní odolné pouzdro pro použití v průmyslovém prostředí
Vlastnosti výrobku
| Druh světla | Infračervené světlo |
|---|---|
| Pouzdro | Kvádrové |
Oblast nasazení
| Funkční princip | Reflexní světelný snímač |
|---|
Elektrická data
| Frekvence AC [Hz] | 47...63 |
|---|---|
| Provozní napětí [V] | 20...250 AC/DC |
| Max. příkon [VA] | 4 |
| Třída krytí | I |
| Odolnost proti přepólování | ne |
| Druh světla | Infračervené světlo |
| Vlnová dálka [nm] | 880 |
| Typ životnosti [h] | 100000 |
| Referenční teplota pro životnost [°C] | 25 |
Výstupy
| Elektrické provedení | relé |
|---|---|
| Výstupní funkce | Spínání na světlo/tmu; (Programovatelný) |
| Zatižitelnost kontaktů | 250 V AC / 3 A / 960 VA, 125 V DC / 5 A / 120 W |
| Spínací frekvence AC [Hz] | 10 |
| Spínací frekvence DC [Hz] | 10 |
| Odolné proti zkratu | ne |
| Ochrana proti přetížení | ne |
Měřící oblast
| Snímací vzdálenost [mm] | 1...800; (bílý papír 200 x 200 mm 90 % remise) |
|---|---|
| Nastavitelný rozsah | ano |
| Max. průměr světelné skvrny [mm] | 80 |
| Rozměry světelné skvrny | při maximální snímací vzdálenosti |
Okolní podmínky
| Okolní teplota [°C] | -25...80 |
|---|---|
| Krytí | IP 67 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||
|---|---|---|---|---|---|
| MTTF [let] | 255 |
Mechanická data
| Hmotnost [g] | 203,5 | |
|---|---|---|
| Pouzdro | Kvádrové | |
| Materiály | PA; PBT | |
| Materiál optické čočky |
|
|
| Přizpůsobení čočky | stranová optika |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Elektrické připojení
| Požadované krytí | válečková pojistka podle IEC60127-2; ≤ 5 A; rychle pracující |
|---|
Upozornění
| Upozornění |
|
|
|---|---|---|
| Obsah balení | 1 ks |
Elektrické připojení
| Připojení | konektorové provedení: 1 x 7/8"; kódování: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — OL0014-00 — 13.04.2023 —
OL0014 –
OLB-FKOA/SL/LS-500
- 1
- Tlačítko
Elektrické připojení
konektorové provedení: 1 x 7/8"; kódování: A
Připojení
- Upozornění : válečková pojistka podle IEC60127-2 ≤ 5 A rychle pracující
