  6. OGD582

OGD582

Optický distanční senzor

OGDLFPKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Vážený zákazníku,
omlouváme se, ale tento datový list není dostupný v požadovaném jazyce. Máte-li další dotazy, neváhejte nás kontaktovat.

S pozdravem
Váš ifm team

  • Současný výstup hodnoty vzdálenosti a odrazivosti pro zvýšení spolehlivosti procesu
  • Identifikace a třídění rozlišením mezi barvou / kontrastem a vzdáleností / výškou objektů
  • Flexibilní možnosti instalace díky dosahu až 1,5 m
  • ce
  • iolink
  • cul
Ke stažení
Technische Details
Vlastnosti výrobku
Druh světla červené světlo
Nastavení vzdálenosti vzdálenosti [m] 0,085...1,5
Nastavení odrazivosti objektu rozsahu [%] 6...900; (odrazivost; 6 % černý papír; 100 % bílý papír)
Laserová ochranná třída 1
Rozměry [mm] 61,7 x 22,5 x 45,2
Elektrická data
Provozní napětí [V] 10...30 DC; ("třída napájení 2" podle cULus )
Proudový odběr [mA] < 75
Aktuální spotřeba referenčního napětí [V] 24
Třída krytí III
Ochrana proti přepólování ano
Druh světla červené světlo
Vlnová dálka [nm] 650
Typ životnosti [h] 50000
Vstupy
Vstupy Laser zap./vyp.
Výstupy
Elektrické provedení PNP
Výstupní funkce 2 x spínač / rozpínač; (parametrizovatelný)
Proudová zatížitelnost pro každý výstup [mA] 100
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící oblast
Max. průměr světelné skvrny [mm] 5
Rozměry světelné skvrny při maximální snímací vzdálenosti
Vyclonění pozadí [m] < 20
Měřící / nastavovací rozsah
Nastavení vzdálenosti vzdálenosti [m] 0,085...1,5
Nastavení odrazivosti objektu rozsahu [%] 6...900; (odrazivost; 6 % černý papír; 100 % bílý papír)
Měřící frekvence [Hz] 33
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
IO-Link ID zařízení 926d / 00039Eh
Profily Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Mód SIO ano
Potřebná třída Masterport A
Min. doba procesního cyklu [ms] 5
Funkce IO-Link (cyklické)
Funkce délka bitu
procesní hodnota 2 x 16
stav zařízení 4
binární spínací informace 2
Funkce IO-Link (acyklické) tag specifický pro aplikaci; čítač provozních hodin; čítač spínacích cyklů
Upozornění
Podrobné informace viz. IODD PDF soubor v záložce "Ke stažení"
Okolní podmínky
Okolní teplota [°C] -25...60
Poznámka k okolní teplotě
Při okolní teplotě < -10 °C je nutná doba zahřátí.
Laser je vypnutý.
Skladovací teplota [°C] -30...80
Krytí IP 65; IP 67
Schválení / zkoušky
Laserová ochranná třída 1
Poznámka k ochraně před laserem
Pozor: Laserové světlo
laserová třída: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Odpovídá 21 CFR části 1040 s výjimkou odchylek v souladu s laserovou poznámkou č. 50, červen 2007.
MTTF [let] 217
Certifikát UL
Ta -25...60 °C
Enclosure type Type 1
Napěťové napájení Class 2
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 229,8
Rozměry [mm] 61,7 x 22,5 x 45,2
Materiály Pouzdro: nerezová ocel (1.4404 / 316L); PPSU; ABS; PMMA; PBT PC; EPDM; čelní optika: sklo
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 2 x LED, žlutá
1 x alfanumerický displej, 3-místný
Ovládací prvky
3 Tlačítko
Příslušenství
Příslušenství (dodávané)
pojistná matice: 2 x
Upozornění
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12
diagramy a grafy

a: Senzor
b: objekt
c: pozadí
x: vzdálenost senzor / objekt [mm]
y: min. vzdálenost objekt / pozadí [mm]
křivka hystereze pro měření vzdálenosti
x: vzdálenost senzor / objekt [mm]
y: min. vzdálenost objekt / pozadí [mm]
1 = pozadí (černé 6% remise)
2 = pozadí (bílá 90% remise)

1: Jasný
2: temný
A: Spínací bod
B: zpětný spínací bod
x: jas objektu ( odrazivost objektů )
y: min. rozdíl odrazivosti musí být bezpečně detekován

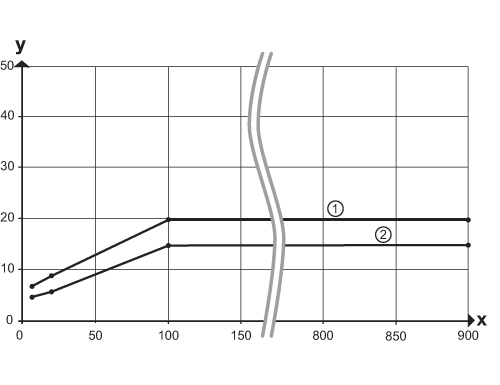

křivka hystereze pro odrazivost objektu
x: odrazivost objektů ( 0..900 % )
y: Hystereze [%]
1 = volitelná křivka hystereze ( vysoká )
2 = Hystereze Nastavení z výroby ( nízký )
Další údaje
Parametr Nastavovací rozsah Nastavení z výroby
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON
Opakovatelnost: 6 σ
opakovatelnost naměřených hodnot
vzdálenost bílá (90 % remise) černá (6%...90% remise)
85 mm 8,0 mm 15,0 mm
750 mm 8,0 mm 15,0 mm
1500 mm 20,0 mm 60,0 mm
Hodnoty platí pro
Vnější světlo dopadající na objekt < 10 klx
konstantní prostředí 23 °C / 960 hPa
minimální doba zapnutí v minutách 10
