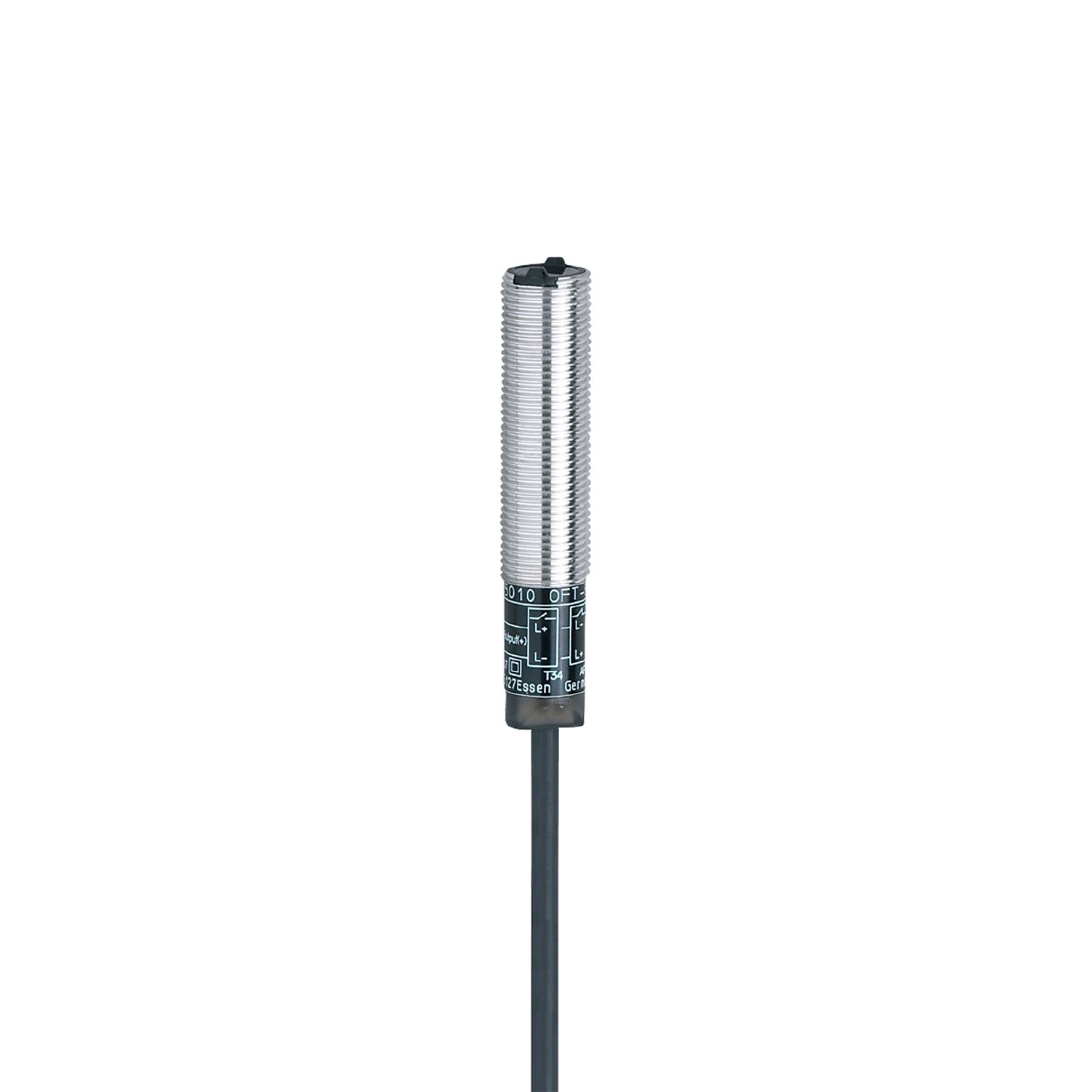

Reflexní světelná závora

Name: OF5024
Brand: ifm
SKU: OF5024
Price: 3615.00 CZK

OF5024

OFP-FPKG

Reflexní světelná závora

OF5024

OFP-FPKG

Kompaktní pouzdro pro použití v omezeném prostoru
Robustní kovové pouzdro pro použití v průmyslovém prostředí
Programovatelný spínání na světlo / tmu
LED displej pro sledování provozu, spínacího stavu a funkcí

Vlastnosti výrobku

Druh světla	červené světlo
Pouzdro	Typ závitu

Oblast nasazení

Speciální vlastnosti	Polarizační filtr
Funkční princip	Reflexní světelná závora

Elektrická data

Provozní napětí [V]	10...36 DC
Proudový odběr [mA]	< 30
Třída krytí	II
Ochrana proti přepólování	ano
Druh světla	červené světlo
Vlnová dálka [nm]	660

Výstupy

Elektrické provedení	PNP
Výstupní funkce	Spínání na světlo/tmu; (Programovatelný)
Max. úbytek napětí spínacího výstupu DC [V]	2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]	200
Spínací frekvence DC [Hz]	320
Ochrana proti zkratu	ano
Typ ochrany proti zkratu	Taktovaný
Ochrana proti přetížení	ano

Měřící oblast

Dosah na odrazku [m]	0,2...0,8; (Prizmatická odrazka Ø 80 E20005)
Max. průměr světelné skvrny [mm]	70
Rozměry světelné skvrny	při maximálním dosahu
Polarizační filtr k dispozici	ano

Okolní podmínky

Okolní teplota [°C]	-25...60
Krytí	IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 60947-5-2
EN 55011	třída B

MTTF [let]

895

Mechanická data

Hmotnost [g]

73,3

Pouzdro

Typ závitu

Rozměry [mm]

M12 x 1 / L = 60

Označení závitu

M12 x 1

Materiály

Mosaz Niklovaný

Materiál optické čočky

PMMA

Zobrazení / ovládací prvky

Zobrazení

Spínací stav	1 x LED, žlutá
Provoz	1 x LED, zelená

Příslušenství

Dodané položky

upevňovací matice: 2

Upozornění

Obsah balení	1 ks

Elektrické připojení

Připojení	Kabel: 2 m, PUR; 3 x 0,34 mm²

diagramy a grafy

graf výkonnostní rezervy

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — OF5024-01 — 13.04.2023 —
