Reflexní světelný snímač

O6TIFNKG

O6T217

{{'OPTIONAL_INFO' | productAvailability | error}}

Vážený zákazníku,
omlouváme se, ale tento datový list není dostupný v požadovaném jazyce. Máte-li další dotazy, neváhejte nás kontaktovat.

S pozdravem
Váš ifm team

  • Malé pouzdro pro použití v místech s omezeným prostorem
  • Intuitivní nastavení snímací vzdálenosti pomocí potenciometru
  • Uživatelsky přívětivý výběr spínání na světlo nebo tmu pomocí otočného přepínače
  • Rozsah je nezávislý na barvě předmětu
  • Skvělý poměr cena / výkon
  • ce
  • eac
Ke stažení
Technische Details
Oblast nasazení
Funkční princip Reflexní světelný snímač
Elektrická data
Provozní napětí [V] 10...30 DC
Proudový odběr [mA] 16; ((24 V))
Třída krytí III
Ochrana proti přepólování ano
Druh světla Infračervené světlo
Vlnová dálka [nm] 850
Výstupy
Elektrické provedení NPN
Výstupní funkce Spínání na světlo/tmu; (přepojitený)
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Spínací frekvence DC [Hz] 1000
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Měřící oblast
Snímací vzdálenost [mm] 5...600; (bílý papír 200 x 200 mm 90 % remise)
Nastavitelný rozsah ano
Max. průměr světelné skvrny [mm] 24
Rozměry světelné skvrny při maximální snímací vzdálenosti
Monitorování koncové hodnoty měřícího rozsahu [mm] 100...600
Okolní podmínky
Okolní teplota [°C] -25...60
Krytí IP 65; IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 60947-5-2
Mechanická data
Hmotnost [g] 60
Pouzdro Kvádrové
Rozměry [mm] 35,4 x 13 x 21
Materiály pouzdro: ABS; PPSU; závit konektoru: Kov povrstveno; Těsnění: EPDM
Materiál optické čočky
PMMA
Přizpůsobení čočky stranová optika
Utahovací moment [Nm] 0,5
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 1 x LED, žlutá
Provoz 1 x LED, zelená
Upozornění
Obsah balení 1 ks
Elektrické připojení
Připojení Kabel: 2 m, PUR; 3 x 0,25 mm²
diagramy a grafy

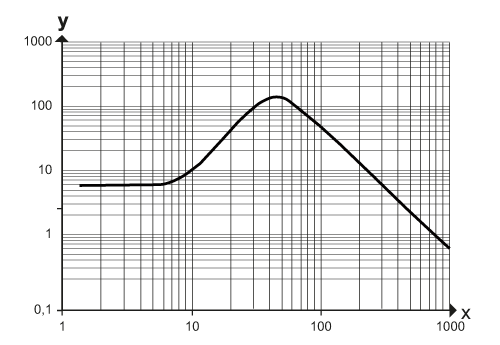

graf výkonnostní rezervy
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — O6T217-00 — 17.11.2015 —
