Polohový senzor pro pohony ventilů
MVQ101
SVS BASIC IO-LINK
Polohový senzor pro pohony ventilů
MVQ101
SVS BASIC IO-LINK
- LED režim blesku pro rychlou vizuální lokalizaci senzoru
- Nastavení koncové polohy jediným kliknutím pro rychlé nastavení
- Autodiagnostika týkající se opotřebení, blokování nebo usazenin pro preventivní údržbu
Vlastnosti výrobku
| Elektrické provedení | PNP |
|---|---|
| Výstupní funkce | 3 x spínač / rozpínač; (volitelně) |
| Komunikační rozhraní | IO-Link |
| Pouzdro | Kvádrové |
| Rozměry [mm] | 95 x 50 x 57 |
Oblast nasazení
| Pracovní princip | magnetický |
|---|---|
| Aplikace | absolutní detekce úhlu otáčení |
Elektrická data
| Provozní napětí [V] | 10...30 DC |
|---|---|
| Proudový odběr [mA] | < 40 |
| Třída krytí | III |
| Ochrana proti přepólování | ano |
| Max. přípravná zpožďovací doba [ms] | 300 |
Výstupy
| Elektrické provedení | PNP |
|---|---|
| Výstupní funkce | 3 x spínač / rozpínač; (volitelně) |
| Max. úbytek napětí spínacího výstupu DC [V] | 2,5 |
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] | 100 |
| Ochrana proti zkratu | ano |
| Ochrana proti přetížení | ano |
Měřící oblast
| Měřící oblast [°] | 360 |
|---|
Přesnost / odchylky
| Přesnost [°] | ± 1 |
|---|---|
| Rozlišení [°] | 0,1 |
| Tolerance [°] | 0,1...15; (Výchozí (Default) 10) |
| Hystereze [°] | 0,1...5; (Výchozí (Default) 3) |
| Teplotní posun (drift) [°/K] | 0,02 |
| Opakovatelnost [°] | 0,1 |
Rozhraní
| Komunikační rozhraní | IO-Link | ||||
|---|---|---|---|---|---|
| Typ přenosu | COM2 (38,4 kBaud) | ||||
| IO-Link verze | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profily | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel | ||||
| Mód SIO | ano | ||||
| Potřebná třída Masterport | A | ||||
| Min. doba procesního cyklu [ms] | 4 | ||||
| Podporovaná ID zařízení |
|
Okolní podmínky
| Okolní teplota [°C] | -25...70 |
|---|---|
| Krytí | IP 65; IP 67; (Oblast cílového puku odolný vůči prachu) |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Odolnost proti vibracím |
|
||||||||||
| Odolnost vůči rázům |
|
||||||||||
| MTTF [let] | 410 | ||||||||||
| V ceně obsahuje software | ano | ||||||||||
| Certifikát UL |
|

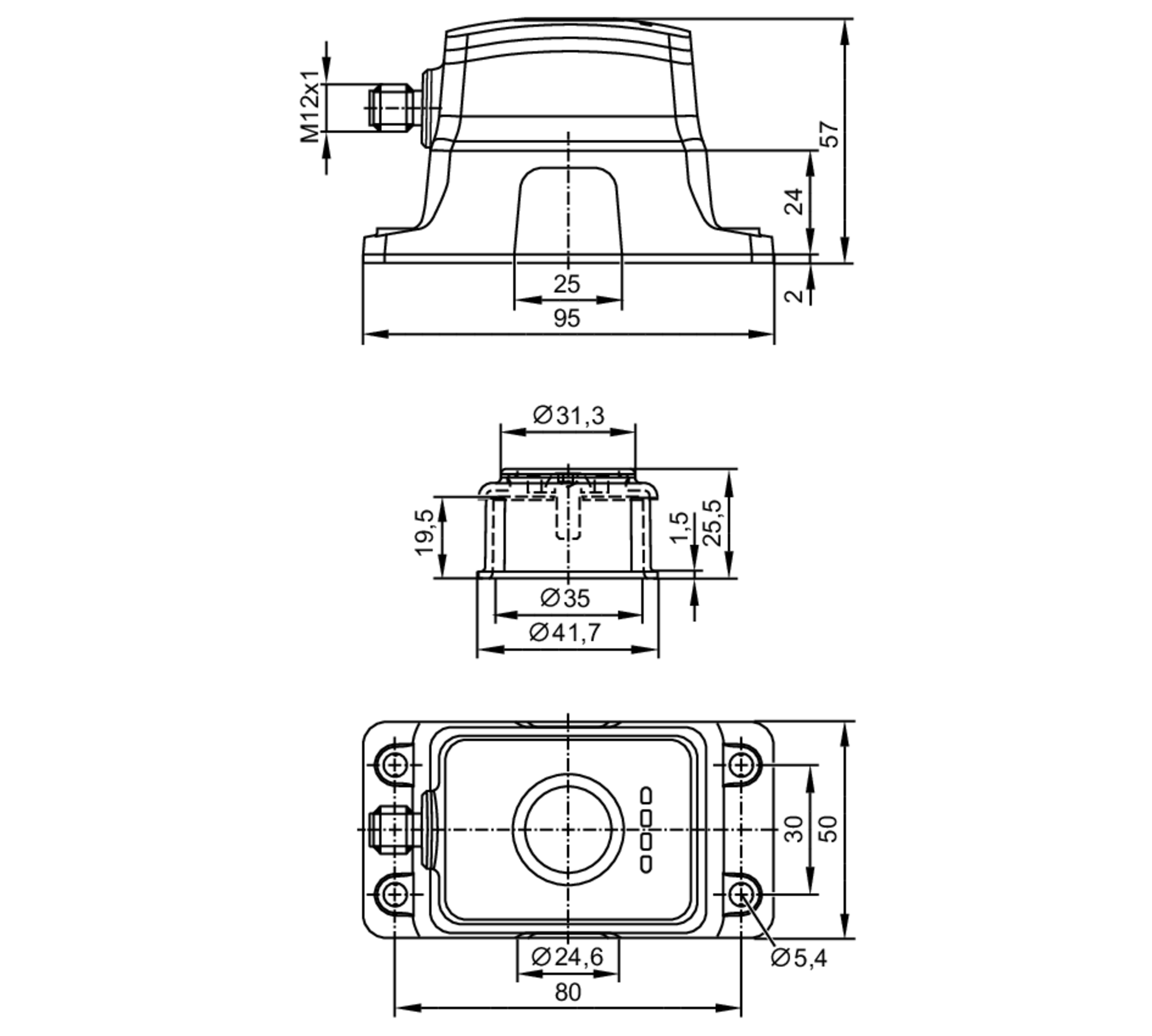

Mechanická data
| Hmotnost [g] | 175 |
|---|---|
| Pouzdro | Kvádrové |
| Rozměry [mm] | 95 x 50 x 57 |
| Materiály | PA |
| Utahovací moment [Nm] | 1,5 |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Příslušenství
| Dodané položky |
|
|---|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení - zástrčka
| Připojení | konektorové provedení: 1 x M12; kódování: A; Materiál držáku: Nerezová ocel |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — MVQ101-00 — 25.08.2023 —
MVQ101 –
SVS BASIC IO-LINK

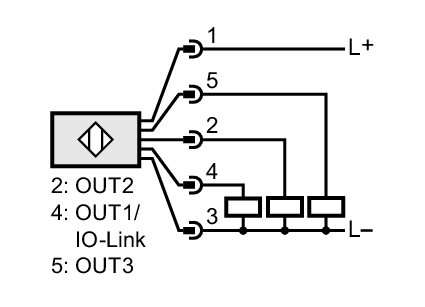

Elektrické připojení - zástrčka
- 1
- Ub
- 2
- Out2
- 3
- GND
- 4
- Out1 IO-Link
- 5
- Out3
konektorové provedení: 1 x M12; kódování: A; Materiál držáku: Nerezová ocel
