Name: MQ2004
Brand: ifm
SKU: MQ2004
Price: 2541.00 CZK

Vlastnosti výrobku

Elektrické provedení	PNP/NPN; (parametrizovatelný)
Výstupní funkce	spínač / rozpínač; (parametrizovatelný)
Spínací vzdálenost [mm]	5
Komunikační rozhraní	IO-Link
Pouzdro	Kvádrové
Rozměry [mm]	20 x 8 x 32

Oblast nasazení

Média	rozpozná pouze železné kovy (Fe)

Elektrická data

Provozní napětí [V]	10...30 DC
Jmenovité izolační napětí [V]	60
Proudový odběr [mA]	< 30
Třída krytí	III
Ochrana proti přepólování	ano
Přípravná zpožďovací doba [s]	< 0,3

Výstupy

Elektrické provedení

PNP/NPN; (parametrizovatelný)

Výstupní funkce

spínač / rozpínač; (parametrizovatelný)

Max. úbytek napětí spínacího výstupu DC [V]

2,5

Max. zbytkový proud [mA]

0,1

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]

100

Krátkodobá proudová zatížitelnost na spínacím výstupu [mA]

100

Spínací frekvence DC [Hz]

200

Poznámky ke spínací frekvenci [Hz]

potlačení cizích polí: 10

Ochrana proti zkratu

ano

Typ ochrany proti zkratu

Taktovaný

Ochrana proti přetížení

ano

Měřící oblast

Spínací vzdálenost [mm]	5
Skutečná spínací vzdálenost Sr [mm]	5 ± 10 %
Pracovní vzdálenost [mm]	0...4,05

Přesnost / odchylky

Korekční faktor	Ocel: 1
Hystereze [% z Sr]	< 10
Odchylka spínacího bodu [% z Sr]	-10...20
Opakovatelnost [% z Sr]	10

Software / programování

Parametrizační možnost	hystereze / okénko; zpoždění při vypnutí; odolnost vůči svařování; operace zapnutí; Auto-teach

Rozhraní

Komunikační rozhraní

IO-Link

Typ přenosu

COM2 (38,4 kBaud)

IO-Link verze

1.1

Norma SDCI

IEC 61131-9 CDV

Profily

Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel

Mód SIO

ano

Potřebná třída Masterport

A

Min. doba procesního cyklu [ms]

9,6

Procesní data IO-Link (cyklická)

Funkce	délka bitu
procesní hodnota	16
stav zařízení	4
binární spínací informace	4

Funkce IO-Link (acyklické)

tag specifický pro aplikaci; čítač provozních hodin; čítač spínacích cyklů

Podporovaná ID zařízení

Druh provozu	ID zařízení
default	829

Upozornění

Podrobné informace viz. IODD PDF soubor v záložce "Ke stažení"

Okolní podmínky

Okolní teplota [°C]	-25...80
Skladovací teplota [°C]	-30...85
Krytí	IP 65; IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 přenášeno vysokou frekvencí	10 V
EN 55011	třída B

Odolnost proti vibracím

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách

Odolnost vůči rázům

EN 60068-2-27 Ea

100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os

Trvalá odolnost vůči rázům

EN 60068-2-27

40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os

MTTF [let]

1976

Certifikát UL

Ta	-25...60 °C
Enclosure type	Type 1
Napěťové napájení	Limited Voltage/Current
Číslo schválení UL	C010
Číslo souboru UL	E174191

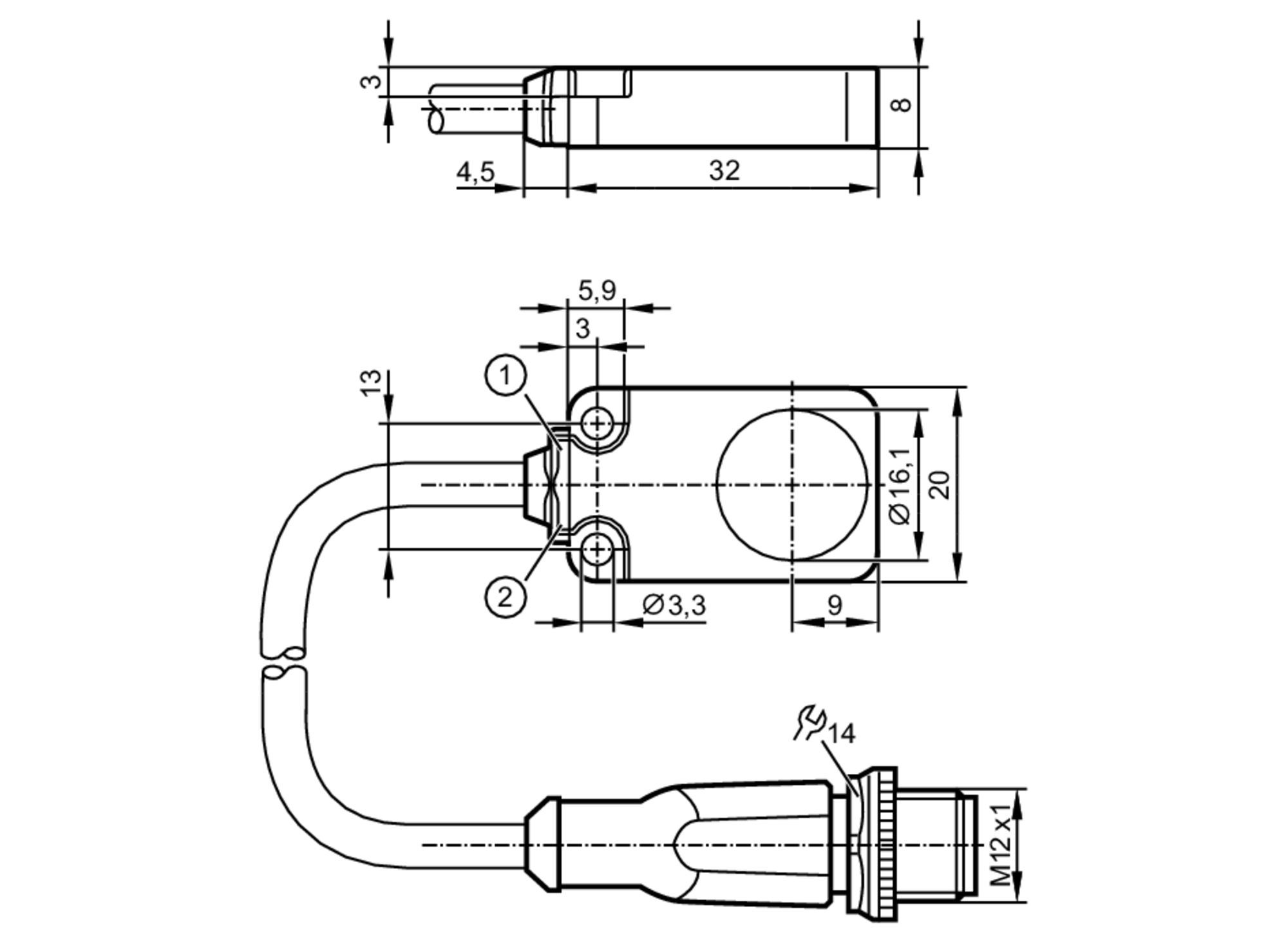

Mechanická data

Hmotnost [g]	45
Pouzdro	Kvádrové
Způsob vestavby	vazební vestavba
Rozměry [mm]	20 x 8 x 32
Materiály	litý zinek anti-adhesivní povrch; LED okénko: TPU; zalití: PUR

Zobrazení / ovládací prvky

Zobrazení

Zobrazení provozu	1 x LED, zelená
Spínací stav	1 x LED, žlutá

Upozornění

Obsah balení	1 ks

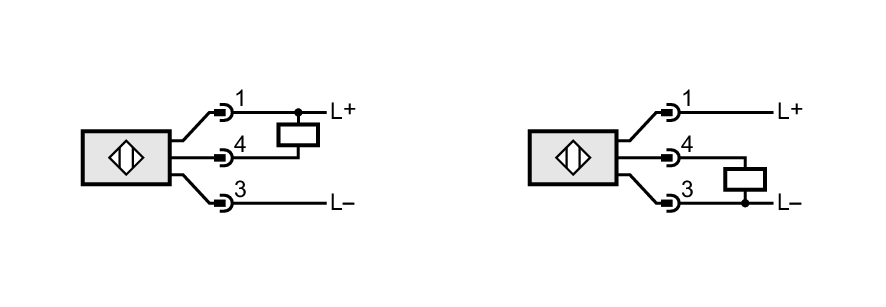

Elektrické připojení

Připojení	Kabel: 0,3 m, PUR, Ø 4,9 mm; zpomalovač hoření (IEC 60332-2, UL: FT2)
Připojení	konektorové provedení: 1 x M12; kódování: A; Uzamčení: Matice s vroubkováním, otočný
