Magnetický senzor

MQ2000

MQ23005BBPKG/B/AM/ZH

Magnetický senzor MQ2000
Magnetický senzor MQ2000
Magnetický senzor MQ2000
Magnetický senzor MQ2000
Magnetický senzor MQ2000
Magnetický senzor MQ2000

Magnetický senzor

MQ2000

MQ23005BBPKG/B/AM/ZH

  • Object detection possible through metal cover (except steel)
  • Spolehlivý spínací signál i v případě silného znečištění senzoru
  • Robustní a nárazuvzdorný díky aktivní čelní ploše z kovu
  • Prostorově úsporné provedení pro použití v omezeném prostoru
Datový list PDF
  • ce
  • ukca
  • cul
Vlastnosti výrobku
Elektrické provedení PNP
Výstupní funkce spínač
Spínací vzdálenost [mm] 5
Pouzdro Kvádrové
Rozměry [mm] 20 x 8 x 32
Oblast nasazení
Média rozpozná pouze železné kovy (Fe)
Elektrická data
Provozní napětí [V] 10...30 DC
Jmenovité izolační napětí [V] 60
Proudový odběr [mA] < 30
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 0,3
Výstupy
Elektrické provedení PNP
Výstupní funkce spínač
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Max. zbytkový proud [mA] 0,1
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Krátkodobá proudová zatížitelnost na spínacím výstupu [mA] 100
Spínací frekvence DC [Hz] 300
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 5
Skutečná spínací vzdálenost Sr [mm] 5 ± 10 %
Pracovní vzdálenost [mm] 0...4,05
Přesnost / odchylky
Korekční faktor Ocel: 1
Hystereze [% z Sr] < 10
Odchylka spínacího bodu [% z Sr] 10
Opakovatelnost [% z Sr] 10
Okolní podmínky
Okolní teplota [°C] -25...80
Skladovací teplota [°C] -30...85
Krytí IP 65; IP 67
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 přenášeno vysokou frekvencí 10 V
EN 55011 třída B
Odolnost proti vibracím
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách
Odolnost vůči rázům
EN 60068-2-27 Ea 100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os
Trvalá odolnost vůči rázům
EN 60068-2-27 40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os
MTTF [let] 1647
Certifikát UL
Ta -25...60 °C
Enclosure type Type 1
Napěťové napájení Limited Voltage/Current
Číslo schválení UL C011
Číslo souboru UL E174191

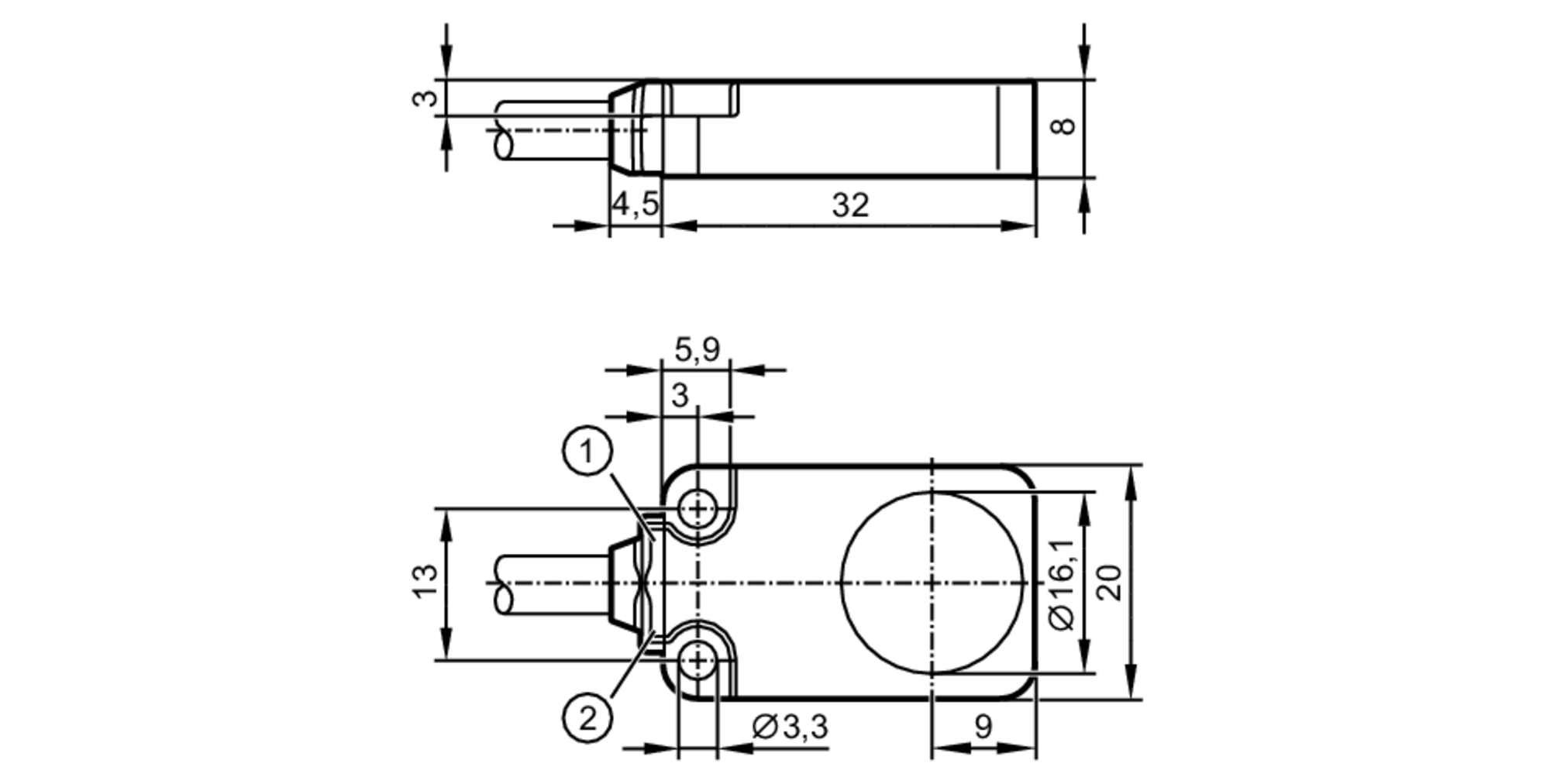

Mechanická data
Hmotnost [g] 81,2
Pouzdro Kvádrové
Způsob vestavby vazební vestavba
Rozměry [mm] 20 x 8 x 32
Materiály litý zinek; LED okénko: TPU; zalití: PUR
Zobrazení / ovládací prvky
Zobrazení
Zobrazení provozu 1 x LED, zelená
Spínací stav 1 x LED, žlutá
Upozornění
Obsah balení 1 ks

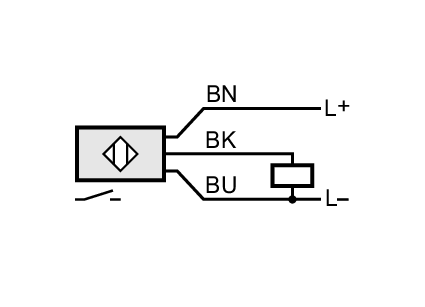

Elektrické připojení
Připojení Kabel: 2 m, PUR, Ø 4,9 mm; zpomalovač hoření (IEC 60332-2, UL: FT2); 3 x 0,34 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — MQ2000-00 — 13.04.2023 —
