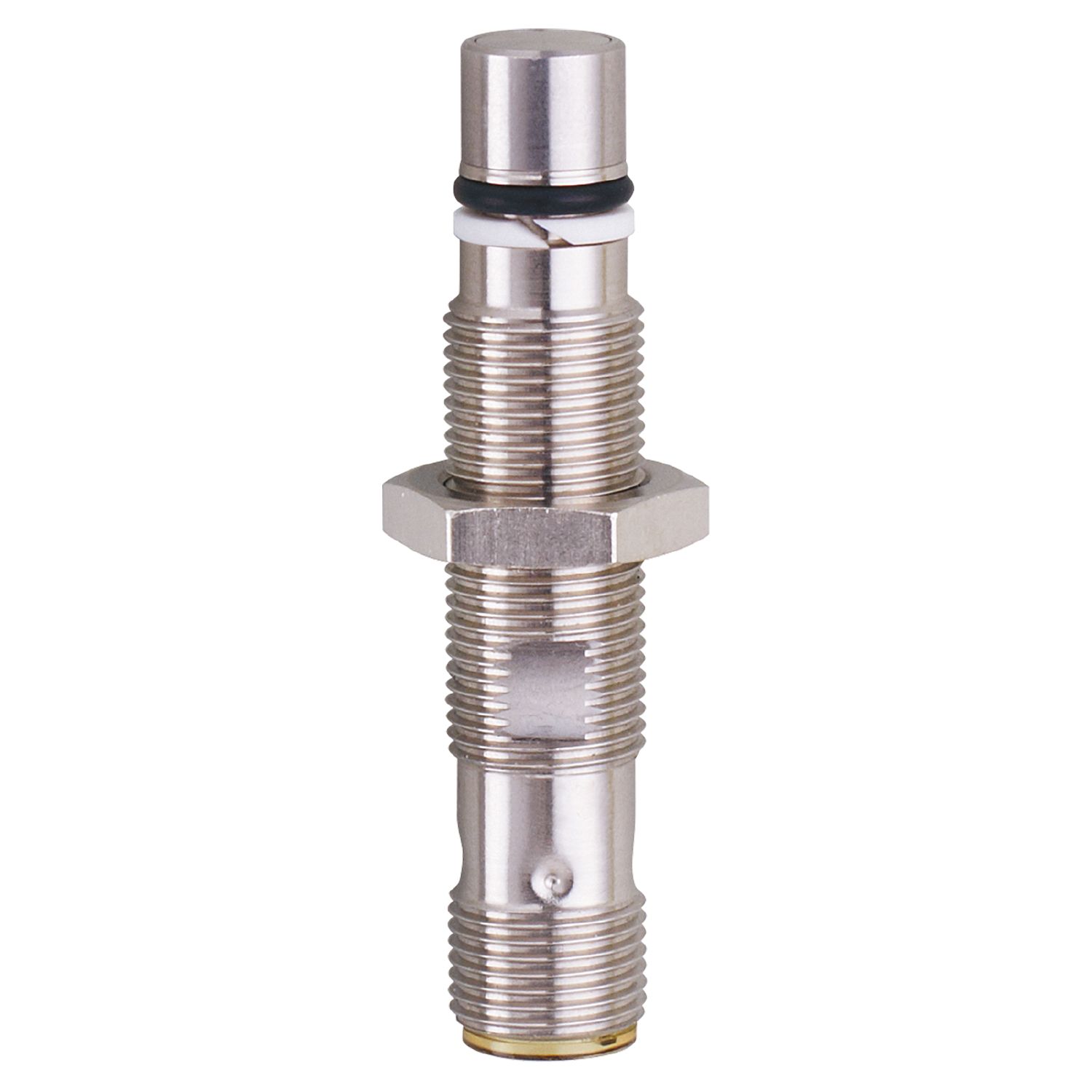

Polohový senzor odolný vůči tlaku pro hydraulické válce

MFH203

MFB3002BANKG/B/AM/500/US

Polohový senzor odolný vůči tlaku pro hydraulické válce

MFH203

MFB3002BANKG/B/AM/500/US

  • Tlaková odolnost až do 500 bar
  • Kovová snímací plocha pro náročné provozy
  • Vysoký rozsah destrukčního tlaku
  • Provedení pouzdra v souladu s průmyslovým standardem
  • Životnost více než 10 milionů spínacích cyklů
  • ce
  • ukca
  • cul
Vlastnosti výrobku
Elektrické provedení NPN
Výstupní funkce spínač
Spínací vzdálenost [mm] 1,8
Pouzdro Typ závitu
Rozměry [mm] M12 x 1 / L = 60
Oblast nasazení
Speciální vlastnosti Celokovové pouzdro
Aplikace Hydraulický válec
Média Rozpoznává barevné kovy
Min. destrukční tlak [bar] 2000
Odolnost proti tlaku [bar] 500
Elektrická data
Provozní napětí [V] 10...36 DC
Proudový odběr [mA] < 23
Třída krytí III
Ochrana proti přepólování ano
Výstupy
Elektrické provedení NPN
Výstupní funkce spínač
Max. úbytek napětí spínacího výstupu DC [V] 1,6
Max. zbytkový proud [mA] 0,1
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 200
Spínací frekvence DC [Hz] 1000
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 1,8
Přesnost / odchylky
Hystereze [% z Sr] < 15
Odchylka spínacího bodu [% z Sr] 10
Opakovatelnost [% z Sr] 10
Okolní podmínky
Tlaková špička [bar] 1000
Okolní teplota [°C] -25...120
Krytí IP 65; IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 přenášeno vysokou frekvencí 10 V
EN 55011 třída B
DIN ISO 11452-5 100 V/m
Odolnost proti vibracím
EN 60068-2-6 Fc 20 g 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách / 10...3000 Hz -20...50 °C
Odolnost vůči rázům
EN 60068-2-27 Ea 100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os / -40...85 °C
Trvalá odolnost vůči rázům
EN 60068-2-27 Ea 40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os / -20...50 °C
MTTF [let] 661
Certifikát UL
Číslo schválení UL C005
Mechanická data
Hmotnost [g] 32
Pouzdro Typ závitu
Způsob vestavby vazební vestavba
Rozměry [mm] M12 x 1 / L = 60
Označení závitu M12 x 1
Materiály pouzdro: Nerezová ocel; O kroužek: FKM; podpůrný kroužek: PTFE
Utahovací moment [Nm] < 15
Celokovové pouzdro ano
Příslušenství
Dodané položky
upevňovací matice: 1
Upozornění
Obsah balení 1 ks
Elektrické připojení - zástrčka
Připojení konektorové provedení: 1 x M12; kódování: A; Materiál držáku: PEI
diagramy a grafy
