Hladinový senzor (princip vedené mikrovlny)

LR9020

LR0000--BR34A1DKG/US

Hladinový senzor (princip vedené mikrovlny)

LR9020

LR0000--BR34A1DKG/US

  • Pro spolehlivé hlídání úrovně hladiny v nádržích a nádobách
  • Vhodný pro vodu, oleje nebo chladící kapaliny
  • Přesný analogový výstup a uživatelsky přívětivá komunikace přes IO-Link
  • Modulární systém skládající se z vyhodnocovací jednotky a sondové tyče
  • Přizpůsobení na různé výšky nádrží pomocí zkrácení sondové tyče
Viz. technická poznámka v záložce "Ke stažení"
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
  • crn
Technické detaily
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Délka sondové tyče L [mm] 100...1600
Procesní připojení G 3/4 vnější závit
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Média Kapalná média
Dielektrická konstanta média ≥ 1,8; (Pro média s dielektrickou konstantou 1,8...5 (např. oleje), pro provoz je nutná koaxiální trubice)
Doporučená média voda; média na vodní bázi; oleje; media na bazi oleje
Nemůže být použitý pro Viz Návod k obsluze, kapitola "Použití z hlediska určení".
Teplota média [°C] -25...80; (90 < 1 h)
Tlak v nádobě [bar] -1...16
MAWP (pro aplikace podle CRN) [bar] 16
Elektrická data
Provozní napětí [V] 18...30 DC
Proudový odběr [mA] < 25
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 3
Měřící princip Vedené mikrovlny
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Výstupy
Celkový počet výstupů 2
Výstupní signál analogový signál; IO-Link
Elektrické provedení PNP
Po digitálních výstupů 1
Počet analogových výstupů 1
Analogový proudový výstup [mA] 4...20, invertovatelný
Maximální zátěž [Ω] 500
Analogový napěťový výstup [V] 0...10, invertovatelný
Min. zatěžovací odpor [Ω] 2000
Ochrana proti zkratu ano
Typ ochrany proti zkratu Teplotně taktována
Ochrana proti přetížení ano
Měřící / nastavovací rozsah
Délka sondové tyče L [mm] 100...1600
Aktivní oblast A [mm] L-40; (při nastavení na olej a média na bázi oleje: L-60)
Neaktivní oblast I1 / I2 [mm] 30 / 10; (při nastavení na olej a média na bázi oleje: 30 / 30)
Měřící frekvence [Hz] 4
Přesnost / odchylky
Opakovací přesnost [mm] ± 5
Chyba měření [mm] ± 7
Chyba Offsetu [mm] 5
Rozlišení [mm] 1
Nulový signál (napětí) [V] 0
Nulový signál (proud) [mA] 4
Plný signál (napětí) [V] 10
Plný signál (proud) [mA] 20
Teplotní drift na 10 K ± 0,2 %
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9 CDV
Profily není profil
Mód SIO ne
Potřebná třída Masterport A
Analogová procesní data 1
Min. doba procesního cyklu [ms] 2,3
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 578
Okolní podmínky
Okolní teplota [°C] -25...60
Skladovací teplota [°C] -40...85
Krytí IP 68; IP 69K; (7 dní / v hloubce 1 m / 0,1 bar: IP 68)
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61000-6-2
DIN EN 61000-6-3 v uzavřených kovových nádobách
DIN EN 61000-6-4 v plastových nebo otevřených kovových nádobách
Odolnost vůči rázům
DIN EN 60068-2-27 50 g (11 ms) / 25 g (6 ms) s referenční tyčí 0,5 m
Odolnost proti vibracím
DIN EN 60068-2-6 5 g (10...2000 Hz) / 1 g (5...200 Hz) s refenční tyčí 0,5 m
MTTF [let] 239
Certifikát UL
Číslo schválení UL H009
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 470,9
Materiály nerezová ocel (1.4301 / 304); nerezová ocel (1.4404 / 316L); FKM; PEI
Materiál, který je v kontaktu s médiem nerezová ocel (1.4305 / 303); přípojení sondové tyče: nerezová ocel (1.4435 / 316L); PTFE; FKM; Těsnění: NBR vyztužené vlákno
Procesní připojení G 3/4 vnější závit
Upozornění
Upozornění Viz. technická poznámka v záložce "Ke stažení"
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; Kontakty: Pozlaceno

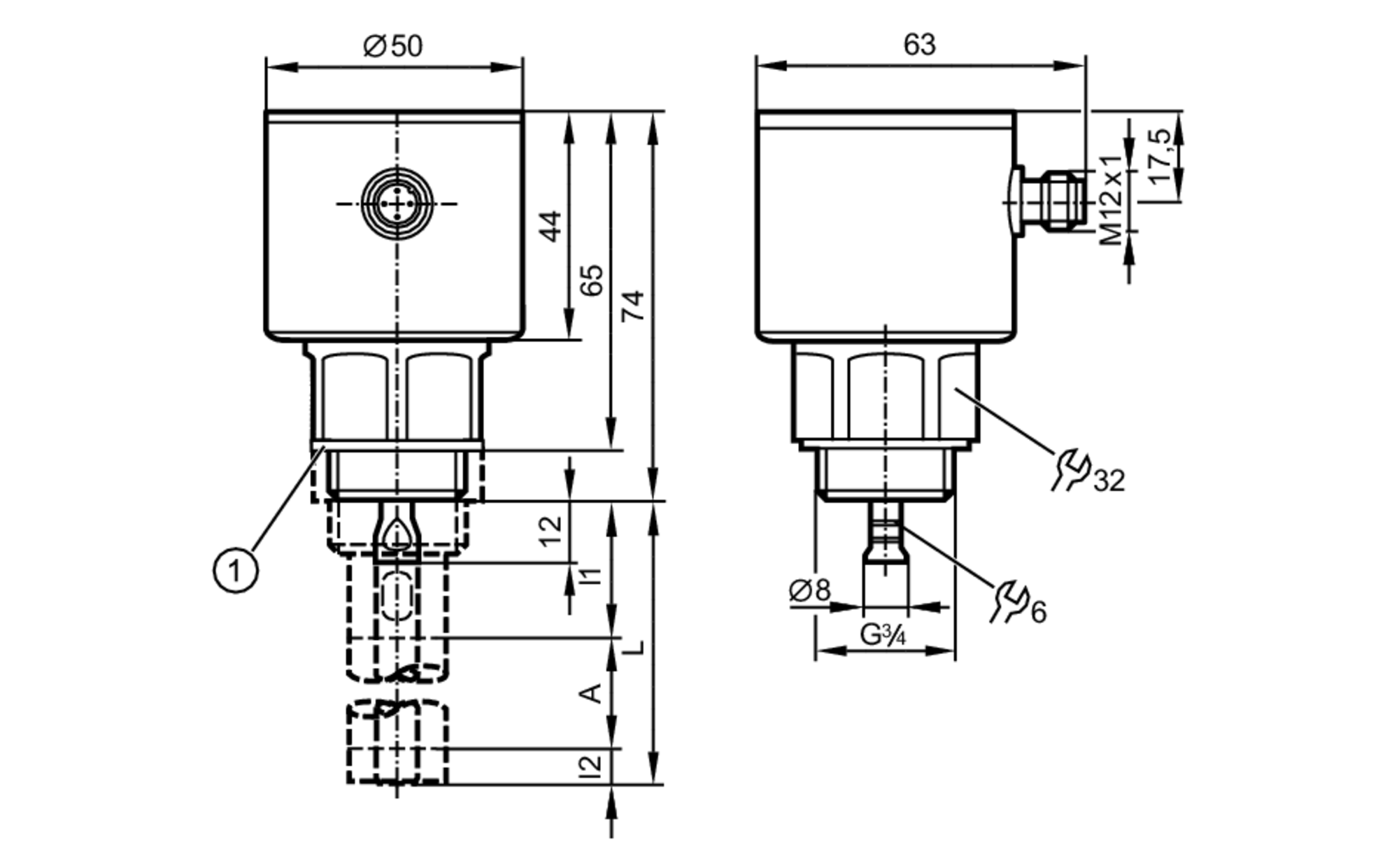

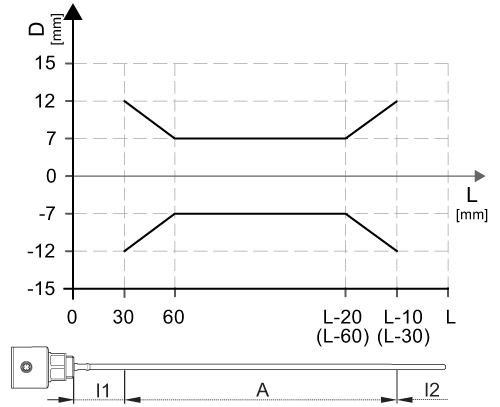

diagramy a grafy

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — LR9020-02 — 10.01.2020 —
