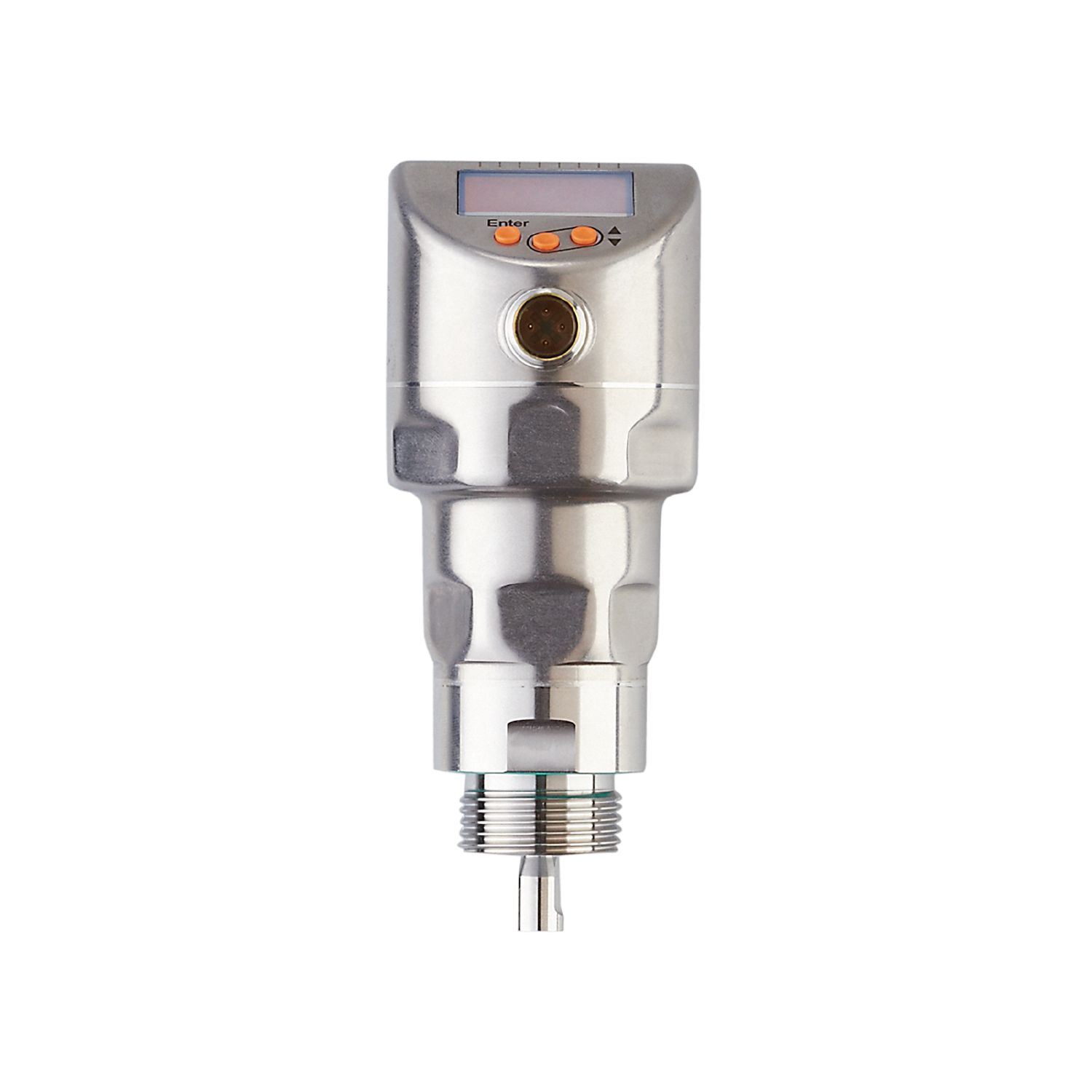

Hladinový senzor (princip vedené mikrovlny)

LR2050

LR0000B-ER34AKSKG/US

Hladinový senzor (princip vedené mikrovlny)

LR2050

LR0000B-ER34AKSKG/US

  • Pro spolehlivé hlídání úrovně hladiny v nádržích a nádobách
  • Vhodný pro vodu, oleje nebo chladící kapaliny
  • Jasně viditelné 4-místný LED displej
  • Modulární systém skládající se z vyhodnocovací jednotky a sondové tyče
  • Přizpůsobení na různé výšky nádrží pomocí zkrácení sondové tyče
  • Pohodlné ovládání pomocí tlačítek nebo nastavení parametrů přes IO-Link
Pro vysoké procesní teploty: Rozhodující je teplota na procesním připojení. Skutečná teplota média může být vyšší.
  • ce
  • ukca
  • cul
  • iolink
  • crn
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Délka sondové tyče L [mm] 150...2000
Procesní připojení závitové připojení G 3/4 vnější závit
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Aplikace pro průmyslové nasazení
Média Kapalná média
Dielektrická konstanta média ≥ 1,8; (Pro média s dielektrickou konstantou 1,8...5 (např. oleje), pro provoz je nutná koaxiální trubice)
Doporučená média voda; média na vodní bázi; oleje; media na bazi oleje
Procesní teplota [°C] -20...100; (viz poznámka pod poznámkami)
Odolnost proti tlaku [bar] 16
Vakuová odolnost [mbar] -1000
MAWP (pro aplikace podle CRN) [bar] 16
Elektrická data
Provozní napětí [V] 18...30 DC
Proudový odběr [mA] < 50
Třída krytí III
Ochrana proti přepólování ano
Přípravná zpožďovací doba [s] < 3
Měřící princip Vedené mikrovlny
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 1; Počet analogových výstupů: 1
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál; analogový signál; IO-Link
Elektrické provedení PNP/NPN
Po digitálních výstupů 1
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 150; (200 (...60 °C))
Počet analogových výstupů 1
Analogový proudový výstup [mA] 4...20, invertovatelný; (škálovatelný)
Maximální zátěž [Ω] 500
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící / nastavovací rozsah
Délka sondové tyče L [mm] 150...2000
Aktivní oblast A [mm] L-40 (L-60); (při nastavení na olej a média na bázi oleje)
Neaktivní oblast I1 / I2 [mm] 30 / 10 (30); (při nastavení na olej a média na bázi oleje)
Měřící frekvence [Hz] 4
Nastavovací rozsah
Spínací bod SP [mm] 15...L-30
Poznámka ke spínacímu bodu SP
při nastavení na olej a média na bázi oleje: 35...L-30
Zpětný spínací bod rP [mm] 10... L-35
Poznámka ke zpětnému spínacímu bodu rP
při nastavení na olej a média na bázi oleje: 30...L-35
V krocích po [mm] 1
Hystereze [mm] > 5
Přesnost / odchylky
Chyba měření [mm] ± 7
Chyba Offsetu [mm] 5
Rozlišení [mm] 1
Nulový signál (proud) [mA] 4,0
Plný signál (proud) [mA] 20
Teplotní drift na 10 K ± 0,2 %
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9
Profily Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Mód SIO ano
Potřebná třída Masterport A
Analogová procesní data 1
Binární procesní data 2
Min. doba procesního cyklu [ms] 2,3
Podporovaná ID zařízení
Druh provozu ID zařízení
default 479
Okolní podmínky
Okolní teplota [°C] -40...80
Skladovací teplota [°C] -40...100
Krytí IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61000-6-2
DIN EN 61000-6-3 : v uzavřených kovových nádobách
DIN EN 61000-6-4 : v plastových nebo otevřených kovových nádobách
Odolnost vůči rázům
DIN EN 60068-2-27 50 g (11 ms) / 20 g (6 ms) s referenční tyčí 0,5 m
Odolnost proti vibracím
DIN EN 60068-2-6 20 g (10...2000 Hz) / 1 g (5...200 Hz) s refenční tyčí 0,5 m
MTTF [let] 216
Mechanická data
Hmotnost [g] 367,4
Materiály nerezová ocel (1.4404 / 316L); PEI; PFA; PBT; FKM
Materiál, který je v kontaktu s médiem nerezová ocel (1.4404 / 316L); nerezová ocel (1.4435 / 316L); PTFE; FKM
Procesní připojení závitové připojení G 3/4 vnější závit
Zobrazení / ovládací prvky
Zobrazení
Zobrazovací jednotka 3 x LED, zelená
Spínací stav 2 x LED, žlutá
Výška hladiny alfanumerický displej, 4-místný
nastavení parametrů alfanumerický displej, 4-místný
Upozornění
Upozornění Pro vysoké procesní teploty: Rozhodující je teplota na procesním připojení. Skutečná teplota média může být vyšší.
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
diagramy a grafy
Odchylka měření D v mezích aktivního rozsahu tyče
