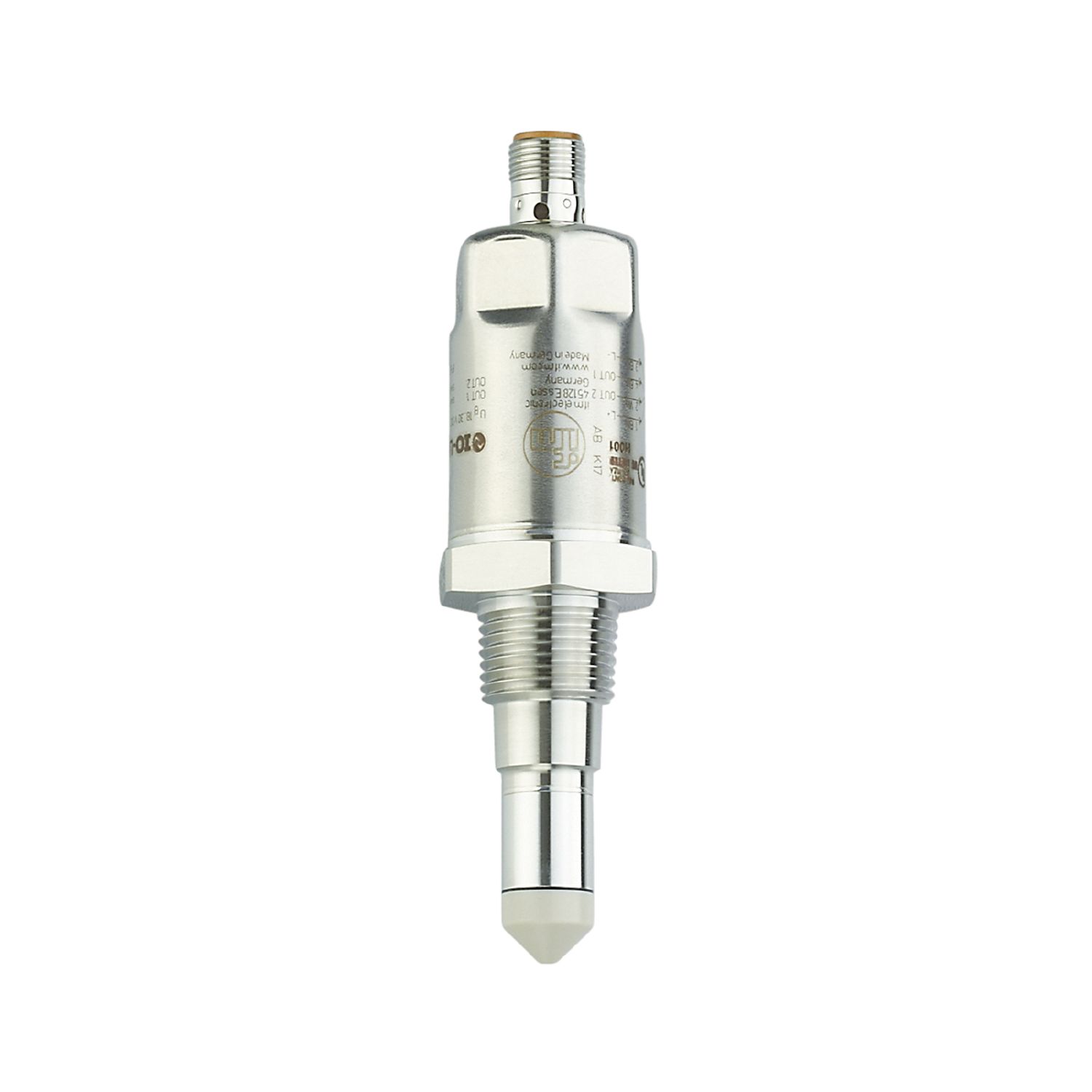

Senzor pro detekci úrovně hladiny

LMC502

LMCCE-N12E-QSKG-2/US

Senzor pro detekci úrovně hladiny

LMC502

LMCCE-N12E-QSKG-2/US

  • Pro spolehlivé hlídání úrovně hladiny v nádržích a nádobách
  • Široký rozsah provozní teploty
  • Použití v kapalných a viskózních médií a sypkých materiálech
  • Diferenciace médií parametrizací spínacích výstupů
  • Spolehlivé potlačení usazenin nebo pěny
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
  • crn
Technické detaily
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 2
Procesní připojení 1/2" NPT
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Média Kapalná média; viskózní média; prach
Doporučená média voda; média na vodní bázi; oleje; media na bazi oleje; prach
Nemůže být použitý pro Viz Návod k obsluze, kapitola "Použití z hlediska určení".
Délka sondové tyče [mm] 40
Tlak v nádobě [bar] -1...40
MAWP (pro aplikace podle CRN) [bar] 40
Olej
Teplota média [°C] -20...100
Krátkodobá teplota média [°C] -20...150; (1 h)
Voda
Teplota média [°C] -20...100
Krátkodobá teplota média [°C] -20...150; (1 h)
Elektrická data
Provozní napětí [V] 18...30 DC
Proudový odběr [mA] < 50
Třída krytí III
Ochrana proti přepólování ano
Měřící princip kapacitní
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál; IO-Link
Elektrické provedení PNP/NPN
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 100
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Rozhraní
Komunikační rozhraní IO-Link
Typ přenosu COM2 (38,4 kBaud)
IO-Link verze 1.1
Norma SDCI IEC 61131-9 FDIS
Profily Smart Sensor: Process Data Variable; Device Identification
Mód SIO ano
Potřebná třída Masterport A
Analogová procesní data 1
Binární procesní data 2
Min. doba procesního cyklu [ms] 2,3
Podporovaná ID zařízení
Druh provozu ID zařízení
Výchozí (Default) 370
Okolní podmínky
Okolní teplota [°C] -20...85
Poznámka k okolní teplotě
Teplota média: < 100 °C
-20...60 °C
Teplota média: < 150 °C
Skladovací teplota [°C] -40...85
Krytí IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61000-6-2
DIN EN 61000-6-4 otevřené nádoby
DIN EN 61000-6-3 uzavřené nádoby
Odolnost vůči rázům
DIN EN 60068-2-27 50 g (11 ms)
Odolnost proti vibracím
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [let] 223
Mechanická data
Hmotnost [g] 252
Materiály nerezová ocel (1.4404 / 316L); PEEK; PEI; FKM
Materiál, který je v kontaktu s médiem PEEK; FKM
Procesní připojení 1/2" NPT
Povrchové vlastnosti Ra / Rz materiálu v kontaktu s vlhkostí < 0,8
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 2 x LED, žlutá
Provozní stav 2 x LED, zelená
Upozornění
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — LMC502-01 — 11.05.2017 —
