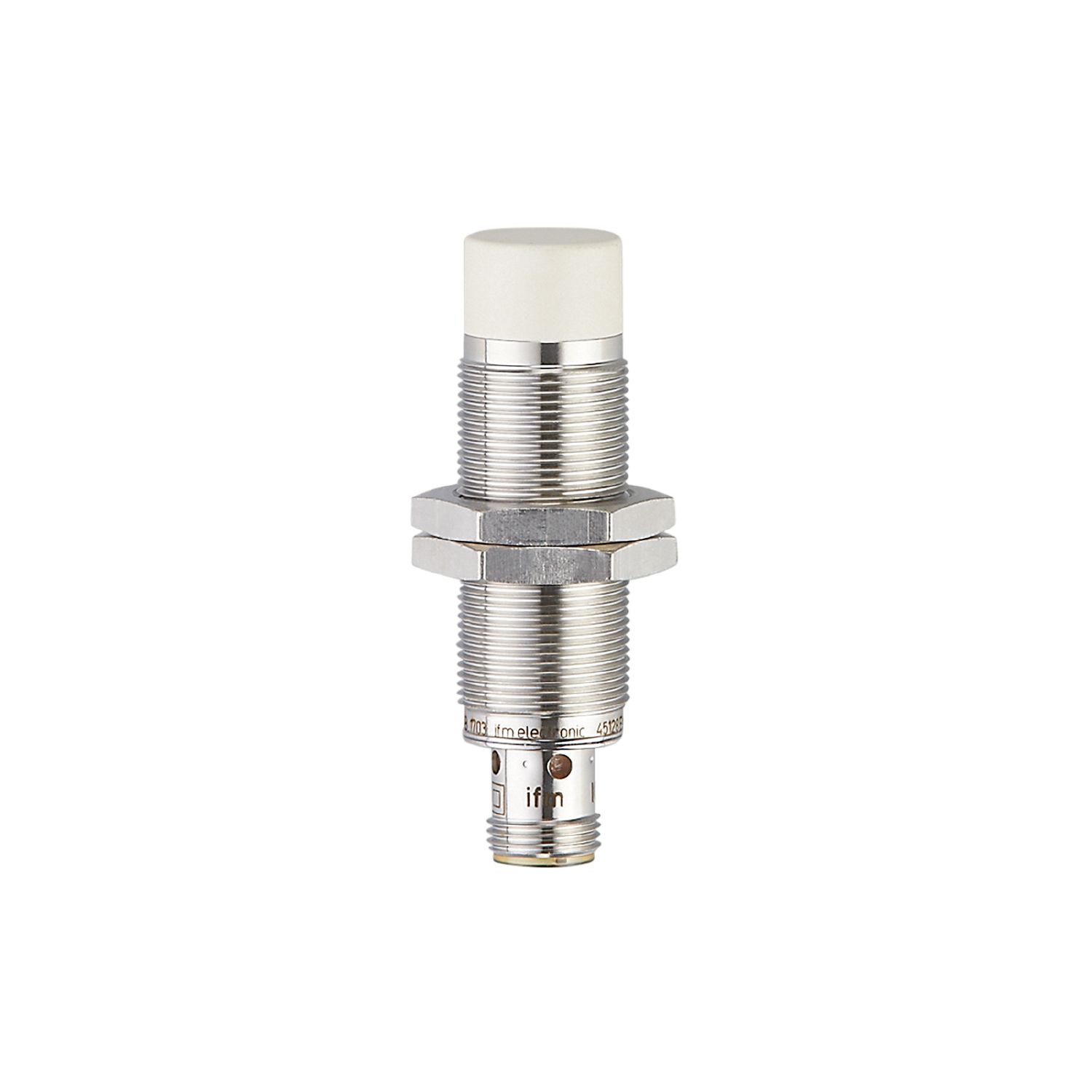

Induktivní senzor
IGC233
IGK3012-BPKG/K1/V4A/US-104
Induktivní senzor
IGC233
IGK3012-BPKG/K1/V4A/US-104
- Odolné vůči olejům a chladícím kapalinám
- Jasně viditelná signalizace spínacího stavu
- Vysoká frekvence spínání
- Korekční faktor = 1: stejná spínací vzdálenost pro všechny kovyy
- Odolnost vůči elektromagnetickému poli
Vlastnosti výrobku
| Elektrické provedení | PNP |
|---|---|
| Výstupní funkce | spínač |
| Spínací vzdálenost [mm] | 12 |
| Pouzdro | Typ závitu |
| Rozměry [mm] | M18 x 1 / L = 65 |
Oblast nasazení
| Speciální vlastnosti | Pozlacené kontakty; Korekční faktor = 1; Odolnost vůči elektromagnetickému poli |
|---|---|
| Aplikace | Použití v obráběcích strojích, chladících kapalinách a mazivech |
| Odolnost vůči elektromagnetickému poli | ano |
Elektrická data
| Provozní napětí [V] | 10...30 DC |
|---|---|
| Proudový odběr [mA] | 20 |
| Třída krytí | II |
| Ochrana proti přepólování | ano |
Výstupy
| Elektrické provedení | PNP |
|---|---|
| Výstupní funkce | spínač |
| Max. úbytek napětí spínacího výstupu DC [V] | 2,5 |
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] | 100 |
| Spínací frekvence DC [Hz] | 2000 |
| Ochrana proti zkratu | ano |
| Ochrana proti přetížení | ano |
Měřící oblast
| Spínací vzdálenost [mm] | 12 |
|---|---|
| Skutečná spínací vzdálenost Sr [mm] | 12 ± 10 % |
| Pracovní vzdálenost [mm] | 0...9,72 |
Přesnost / odchylky
| Korekční faktor | Ocel: 1 / Nerezová ocel: 1 / Mosaz: 1 / Hliník: 1 / Měď: 1 |
|---|---|
| Hystereze [% z Sr] | 3...15 |
| Odchylka spínacího bodu [% z Sr] | -10...10 |
| Korekční faktor = 1 | ano |
Okolní podmínky
| Okolní teplota [°C] | -25...70 |
|---|---|
| Krytí | IP 68; ("Coolant") |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [let] | 657 | ||||||||||
| V ceně obsahuje software | ano | ||||||||||
| Certifikát UL |
|
Mechanická data
| Hmotnost [g] | 43 |
|---|---|
| Pouzdro | Typ závitu |
| Způsob vestavby | nevazební vestavba |
| Rozměry [mm] | M18 x 1 / L = 65 |
| Označení závitu | M18 x 1 |
| Materiály | pouzdro: nerezová ocel (1.4404 / 316L); aktivní plocha: LCP bílá; LED okénko: PEI; upevňovací matice: Mosaz potaženo bílým bronzem |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Příslušenství
| Dodané položky |
|
|---|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení - zástrčka
| Připojení | konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno |
|---|
diagramy a grafy
|
Montáž
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — IGC233-01 — 13.04.2023 —
IGC233 –
IGK3012-BPKG/K1/V4A/US-104
Elektrické připojení - zástrčka
konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
