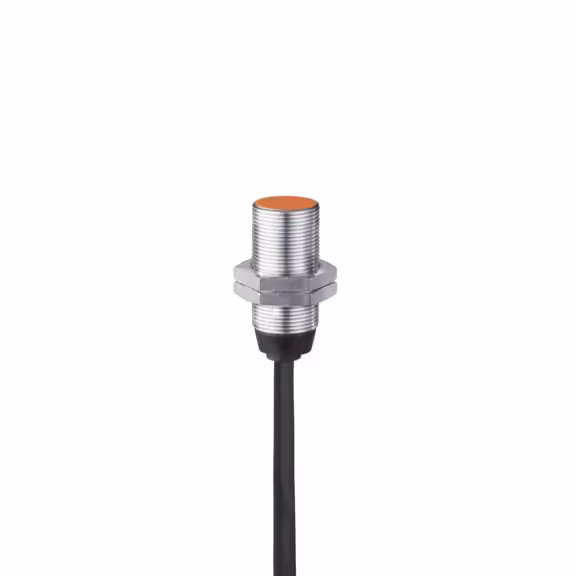

Induktivní senzor
IG5899
IGB2008BBROG/UP/6M/PH
Induktivní senzor
IG5899
IGB2008BBROG/UP/6M/PH
- Robustní kovové pouzdro pro použití v průmyslovém prostředí
- Dvouvodičová technologie
- S dlouhým kabelem
Vlastnosti výrobku
| Elektrické provedení | PNP/NPN |
|---|---|
| Výstupní funkce | rozpínač |
| Spínací vzdálenost [mm] | 8 |
| Pouzdro | Typ závitu |
| Rozměry [mm] | M18 x 1 / L = 43 |
Elektrická data
| Provozní napětí [V] | 10...36 DC |
|---|---|
| Třída krytí | II |
| Ochrana proti přepólování | ne |
Výstupy
| Elektrické provedení | PNP/NPN |
|---|---|
| Výstupní funkce | rozpínač |
| Max. úbytek napětí spínacího výstupu DC [V] | 5 |
| Minimání zátěžový proud [mA] | 5 |
| Max. zbytkový proud [mA] | 1 |
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] | 100 |
| Spínací frekvence DC [Hz] | 100 |
| Ochrana proti zkratu | ne |
| Ochrana proti přetížení | ne |
Měřící oblast
| Spínací vzdálenost [mm] | 8 |
|---|
Přesnost / odchylky
| Korekční faktor | Ocel: 1 / Nerezová ocel: 0,7 / Mosaz: 0,4 / Hliník: 0,4 / Měď: 0,3 |
|---|
Okolní podmínky
| Okolní teplota [°C] | -25...70 |
|---|---|
| Krytí | IP 67 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||
|---|---|---|---|
| MTTF [let] | 2673 |
Mechanická data
| Hmotnost [g] | 303 |
|---|---|
| Pouzdro | Typ závitu |
| Způsob vestavby | vazební vestavba |
| Rozměry [mm] | M18 x 1 / L = 43 |
| Označení závitu | M18 x 1 |
| Materiály | Mosaz potaženo bílým bronzem; PC |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Příslušenství
| Dodané položky |
|
|---|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení
| Připojení | Kabel: 6 m, PUR / PVC; 2 x 0,34 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — IG5899-00 — 13.04.2023 —
IG5899 –
IGB2008BBROG/UP/6M/PH
Elektrické připojení
Kabel: 6 m, PUR / PVC; 2 x 0,34 mm²
Připojení
- Barvy vodičů :
- BK =
- černá
