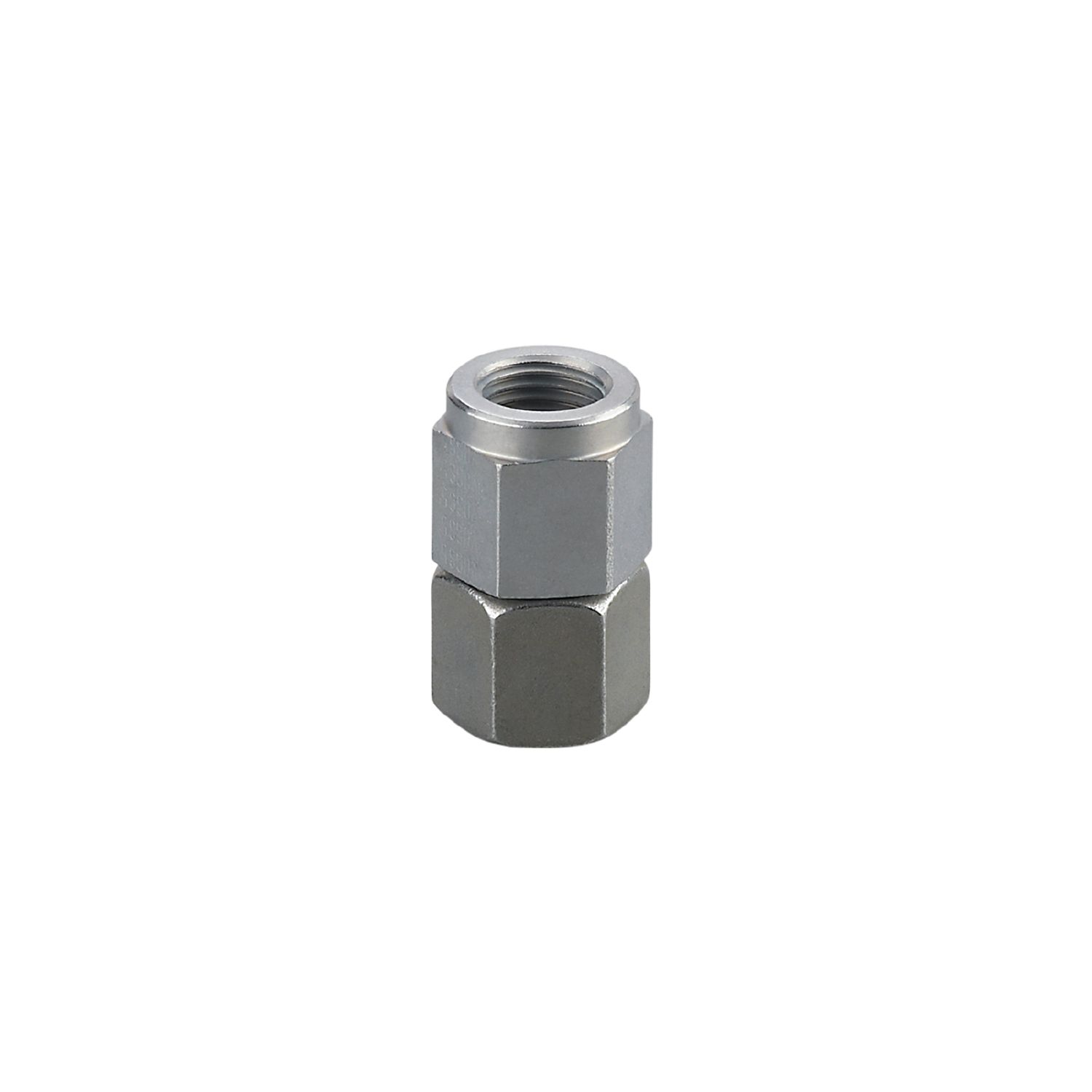

Šroubovací adaptér pro procesní senzory
E30464
ADAPT PX G1/4 I - Dichtkegel S8
Šroubovací adaptér pro procesní senzory
E30464
ADAPT PX G1/4 I - Dichtkegel S8
- Vhodný pro montáž na potrubí nebo rovnou plochu
- Odolnost vůči vysokému tlaku
- Korozivzdorná vrstva Zn-Ni
Oblast nasazení
| Aplikace | aplikace hydraulických olejů; Umožňuje orientaci senzoru |
|---|---|
| Montáž | pro montáž k trubkám; pro montáž na rovný povrch; (pro montáž k trubkám M16 x 1,5 je nezbytný adaptér na potrubí; pro montáž na rovný povrch jsou zapotřebí další šroubovací adaptéry) |
| Odolnost proti tlaku [bar] | 630 |
Schválení / zkoušky
| Směrnice pro tlaková zařízení | Případná klasifikace dle PED závisí na aplikaci a musí být provedena uživatelem nebo operátorem. |
|---|---|
| Bezpečnostní pokyny | Prověřte vhodnost a snášenlivost mezi médiem a materiály výrobku u všech aplikací. |
Mechanická data
| Hmotnost [g] | 61 |
|---|---|
| Materiály | ocel (1.0718 / 12L13); nerezová ocel (1.4305 / 303); ocel (1.0216); FKM; Zn-Ni vrstva |
| Připojení senzoru | G 1/4 vnější závit |
| Procesní připojení | závitové připojení M16 x 1,5 Vnitřní závit kuželové těsnění:S8 |
| Těsnění | těsnící kroužek s dvojitým okrajem |
Upozornění
| Obsah balení | 1 ks |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — E30464-00 — 16.04.2019 —
E30464 –
ADAPT PX G1/4 I - Dichtkegel S8
- 1
- těsnící kroužek s dvojitým okrajem
