Propojovací kabel s konektorem
E12495
ADOGD040ZDS0005H04
Propojovací kabel s konektorem
E12495
ADOGD040ZDS0005H04
- Zlacené kontakty pro spolehlivé elektrické připojení
- Optimální utěsnění i při montáži bez použití nářadí
- Díky vysokému stupni krytí jsou senzory vhodné pro použití v náročných průmyslových podmínkách
- Široký rozsah provozní teploty
- Rychlý přenos výkonu díky vysoké proudové zatížitelnosti
Oblast nasazení
| Speciální vlastnosti | Pozlacené kontakty |
|---|---|
| Provedení | Napájecí kabel, T-kódování |
Elektrická data
| Provozní napětí [V] | < 60 DC |
|---|---|
| Max. aktuální zatížitelnost celkem [A] | 12 |
Okolní podmínky
| Okolní teplota [°C] | -25...85 |
|---|---|
| Krytí | IP 67 |
Mechanická data
| Hmotnost [g] | 545 |
|---|---|
| Rozměry [mm] | 15,4 x 15,4 x 52,8 |
| Materiály | PP |
| Tvarovaný materiál | TPU |
| Materiál převlečné matice | litý zinek, Niklovaný |
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení
| Kabel: 5 m, PUR, černá, Ø 8 mm; 4 x 1,5 mm² |
Elektrické připojení - Zástrčka
| Připojení | konektorové provedení: 1 x M12, přímý; kódování: T; Materiál držáku: TPU; Uzamčení: litý zinek, Niklovaný; Kontakty: Pozlaceno |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — E12495-01 — 15.02.2022 —
E12495 –
ADOGD040ZDS0005H04
Elektrické připojení
Kabel: 5 m, PUR, černá, Ø 8 mm; 4 x 1,5 mm²
Elektrické připojení - Zástrčka
konektorové provedení: 1 x M12, přímý; kódování: T; Materiál držáku: TPU; Uzamčení: litý zinek, Niklovaný; Kontakty: Pozlaceno

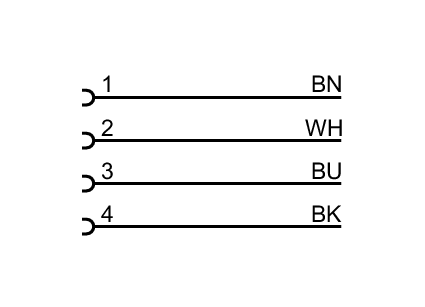

Připojení
- Barvy vodičů :
- BK =
- černá
- BN =
- hnědá
- BU =
- modrá
- WH =
- bílá
