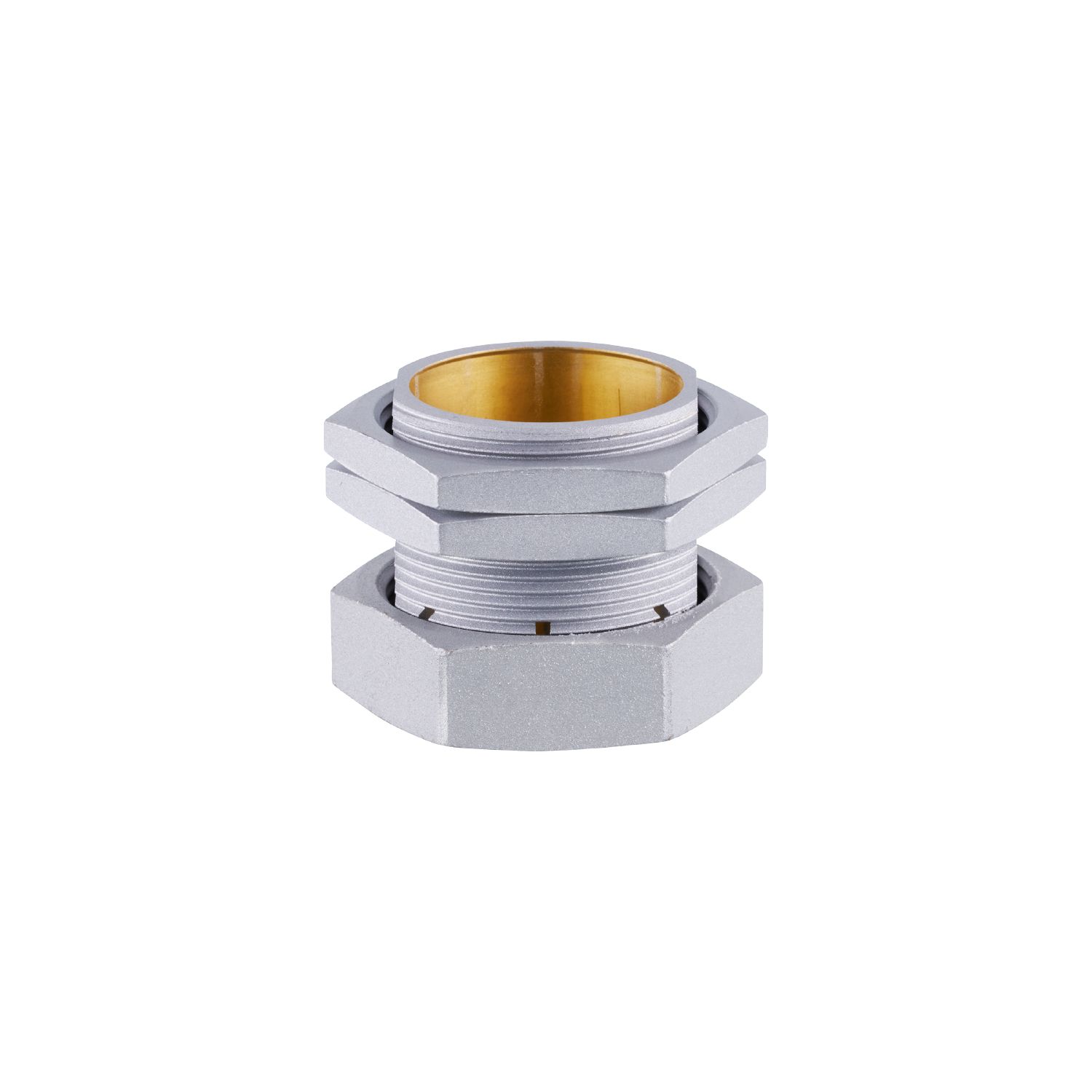

Montážní pouzdro s dorazem
E12454
FIXING/M30/NT/K1/COATED/END STOP
Montážní pouzdro s dorazem
E12454
FIXING/M30/NT/K1/COATED/END STOP
- Koncový doraz pro definovanou montážní polohu
- Pro montáž válcových senzorů
- Snadná a rychlá výměna bez přenastavení
- Spolehlivá ochrana před poškozením
- Odolný vůči okujím díky nepřilnavému povrchu
Oblast nasazení
| Speciální vlastnosti | anti-adhesivní povrch |
|---|---|
| Provedení | s pevným dorazem |
Mechanická data
| Hmotnost [g] | 118,5 |
|---|---|
| Montážní pokyny | Senzor nasměrovat aktivní plochou doprava (viz rozměrový výkres); v důsledku mosazného materiálu může dojít ke snížení negativního rozsahu snímání (snížený rozsah snímání) |
| Rozměry [mm] | M36 x 1,5 |
| Označení závitu | M36 x 1,5 |
| Vnitřní průměr [mm] | 30 |
| Materiály | Mosaz anti-adhesivní povrch; matice: Mosaz anti-adhesivní povrch |
| Utahovací moment [Nm] | 7; (upevňovací matice: 20) |
Příslušenství
| Dodané položky |
|
|---|
Upozornění
| Obsah balení | 1 ks |
|---|
diagramy a grafy
|
Montáž
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — E12454-00 — 17.03.2023 —
