signální světlo s 1 LED-diodou
DV2131
LED-Lamp/IOL/Buzzer/Button
signální světlo s 1 LED-diodou
DV2131
LED-Lamp/IOL/Buzzer/Button
- Ovládání přes IO-Link nebo digitální vstupy
- Perfektní viditelnost
- Snadná montáž pomocí upevňovací matice M30
- Hlasitý bzučák s volitelnými melodiemi
- Vysoká ochrana také s bzučákem
{{ifmVariantName}}
Oblast nasazení
| Aplikace | podmínky signalizačního stroje |
|---|
Elektrická data
| Provozní napětí [V] | 18...30 DC; (podle SELV/PELV "třída napájení 2" podle cURus) |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Proudový odběr [mA] | < 90 |
| Špičkový proud při zapnutí [mA] | 400 |
| Trvání špičkového proudu při zapnutí [ms] | 50 |
Rozhraní
| Komunikační rozhraní | IO-Link | ||||
|---|---|---|---|---|---|
| Typ přenosu | COM2 (38,4 kBaud) | ||||
| IO-Link verze | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Mód SIO | ano | ||||
| Potřebná třída Masterport | A | ||||
| Min. doba procesního cyklu [ms] | 2,3 | ||||
| Podporovaná ID zařízení |
|
Okolní podmínky
| Okolní teplota [°C] | -25...50 |
|---|---|
| Skladovací teplota [°C] | -40...75 |
| Max. přípustná relativní vlhkost vzduchu [%] | 90 |
| Max. výška nad hladinou moře [m] | 4000 |
| Krytí | IP 65 |
| Stupeň znečištění | 2 |
Mechanická data
| Hmotnost [g] | 169,5 |
|---|---|
| Rozměry [mm] | Ø 56 / L = 72,5 |
| Materiály | pouzdro: PC |
Zobrazení / ovládací prvky
| Zobrazení |
|
||
|---|---|---|---|
| Ovládací prvky |
|
||
| Akustický signál | siréna | ||
| Max. zvukový tlak [dB] | 90 |
Příslušenství
| Příslušenství (volitelné) |
|
|---|
Upozornění
| Upozornění |
|
|
|---|---|---|
| Obsah balení | 1 ks |
Elektrické připojení - zástrčka
| IO-Link | konektorové provedení: M12; kódování: A |
|---|
diagramy a grafy
|

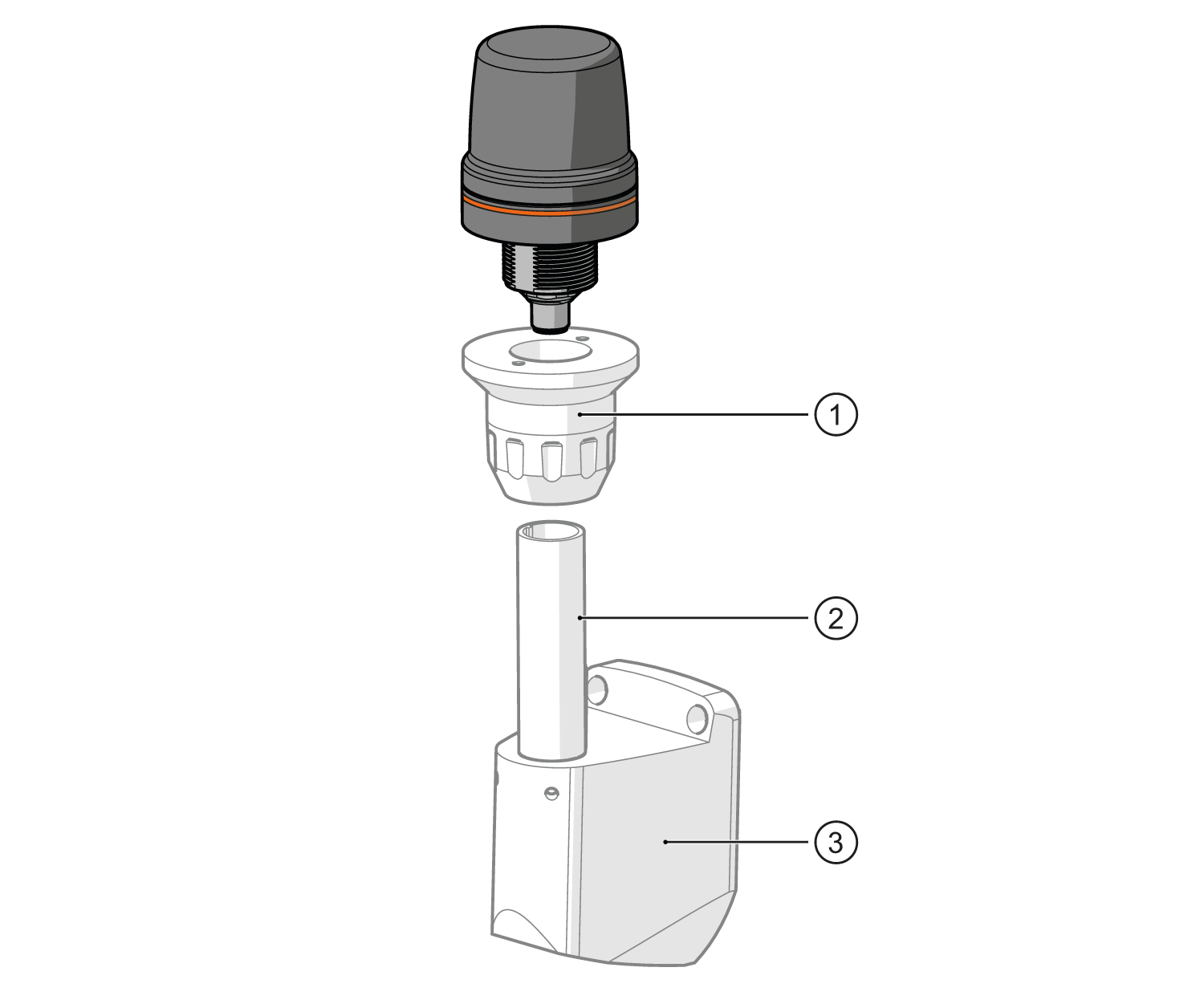

montáž na stěnu
|
|
|---|
|

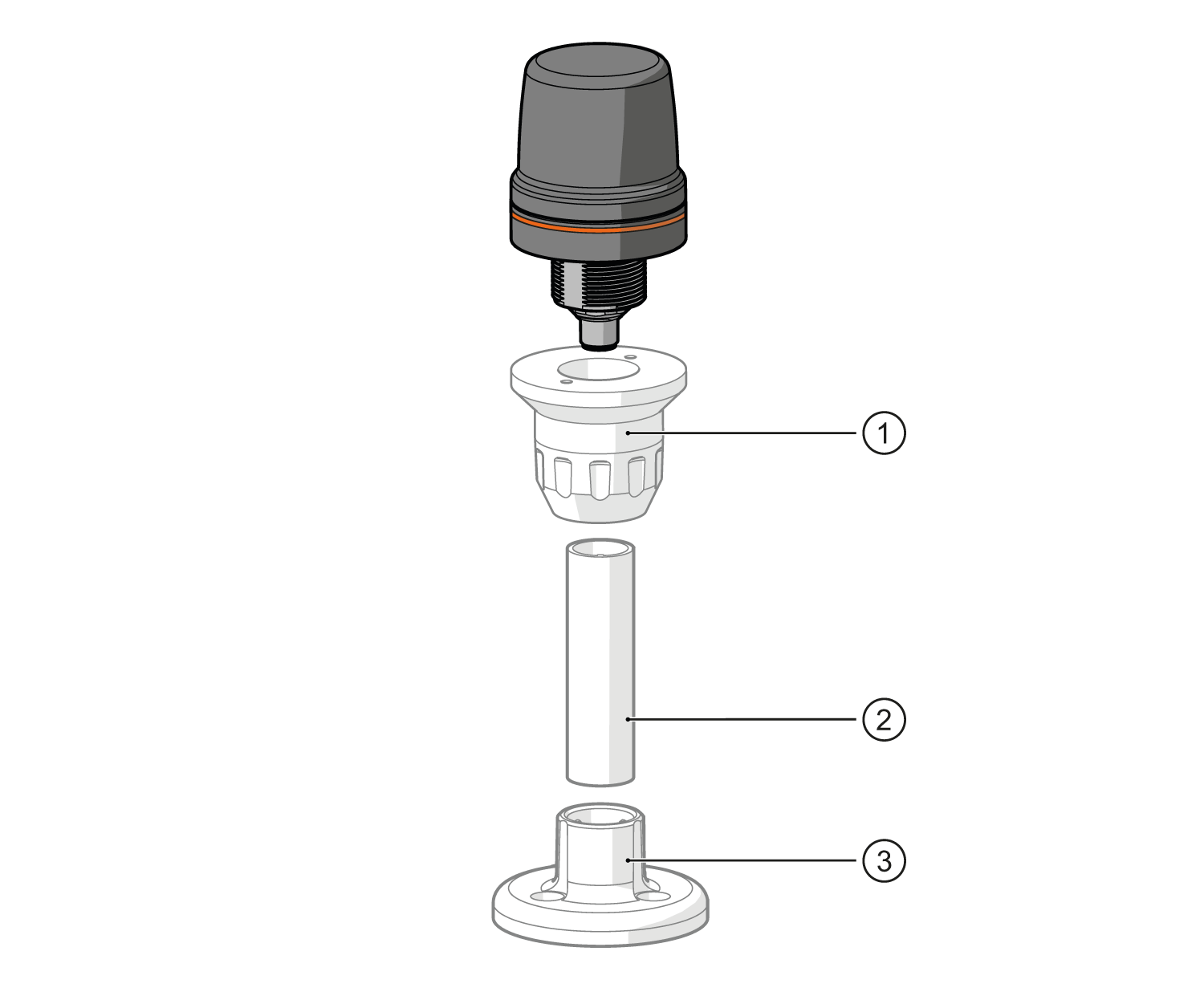

montáž na základnu
|
|
|---|
|

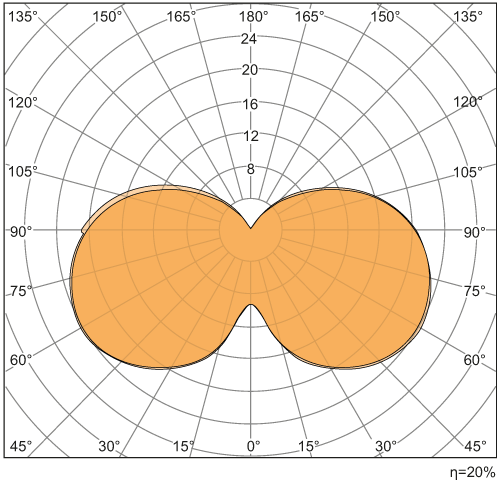

křivka rozložení intenzity světla
|
|
|---|
|

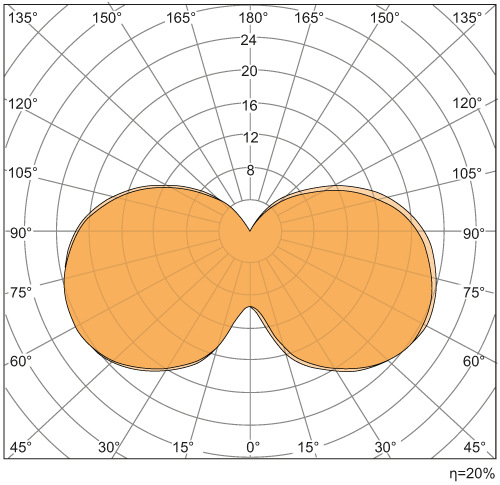

křivka rozložení intenzity světla
|
|
|---|
|
křivka rozložení intenzity světla
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DV2131-00 — 17.05.2023 —
DV2131 –
LED-Lamp/IOL/Buzzer/Button
Elektrické připojení - zástrčka
IO-Link
- 1
- UB+
- 2
- neobsazeno
- 3
- UB-
- 4
- IO-Link
- 5
- neobsazeno
standardní mód
- 1
- IN1 červená
- 2
- IN2 zelená
- 3
- GND
- 4
- konfigurovatelný (siréna / Kapacitní dotykové senzory)
- 5
- IN3 modrá
konektorové provedení: M12; kódování: A
