IO-Link modul CompactLine
AL2330
IO-Link Module 6x2 DO M12 IP67
IO-Link modul CompactLine
AL2330
IO-Link Module 6x2 DO M12 IP67
- Pro snadné řízení aktuátorů na jakýchkoliv IO-Link mastrech
- Přenos dat a energie je možný pomocí nestíněného propojovacího kabelu
- Šest portů se dvěma binárními výstupy pro dvanáct aktuátorů
- Dva samostatné napájecí zdroje každý s jmenovitým výkonem až 1,8 A
- Robustní provedení pro použití v náročných průmyslových podmínkách
{{ifmVariantName}}
| Oblast nasazení | |||||||
|---|---|---|---|---|---|---|---|
| Aplikace | I/O moduly pro nasazení v polích | ||||||
| Elektrická data | |||||||
| Provozní napětí [V] | 18...30 DC; (US) | ||||||
| Proudový odběr [mA] | 50; (US) | ||||||
| Třída krytí | III | ||||||
| Dodatečné napájení [V] | 18...30 DC; (UA) | ||||||
| Maximální spotřeba proudu z dodatečného zdroje [mA] | 3600; (UA) | ||||||
| Vstupy / výstupy | |||||||
| Počet vstupů a výstupů | Po digitálních výstupů: 12 | ||||||
| Výstupy | |||||||
| Po digitálních výstupů | 12; (6 x 2) | ||||||
| Výstupní funkce | PNP | ||||||
| Proudová zatížitelnost pro každý výstup [mA] | 1800 | ||||||
| Max. proudové výstupy celkem [A] | 3,6; (Max. aktuální zatížení na výstupní straně: 1800 mA) | ||||||
| Galvanicky odděleno | ano | ||||||
| Rozhraní | |||||||
| Komunikační rozhraní | IO-Link | ||||||
| Podporovaná ID zařízení |
|
||||||
| IO-Link Device | |||||||
| Typ přenosu | COM2 (38,4 kBaud) | ||||||
| IO-Link verze | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 | ||||||
| Mód SIO | ne | ||||||
| Min. doba procesního cyklu [ms] | 5,6 | ||||||
| Okolní podmínky | |||||||
| Okolní teplota [°C] | -25...60 | ||||||
| Skladovací teplota [°C] | -25...70 | ||||||
| Max. přípustná relativní vlhkost vzduchu [%] | 90 | ||||||
| Max. výška nad hladinou moře [m] | 2000 | ||||||
| Krytí | IP 65; IP 67 | ||||||
| Stupeň ochrany (NEMA 250) | 6P | ||||||
| Stupeň znečištění | 2 | ||||||
| Chemická média |
|
||||||
| Schválení / zkoušky | |||||||
| Elektromagnetická kompatibilita (EMC) |
|
||||||
| Odolnost vůči rázům |
|
||||||
| Odolnost proti vibracím |
|
||||||
| MTTF [let] | 63 | ||||||
| Mechanická data | |||||||
| Hmotnost [g] | 303 | ||||||

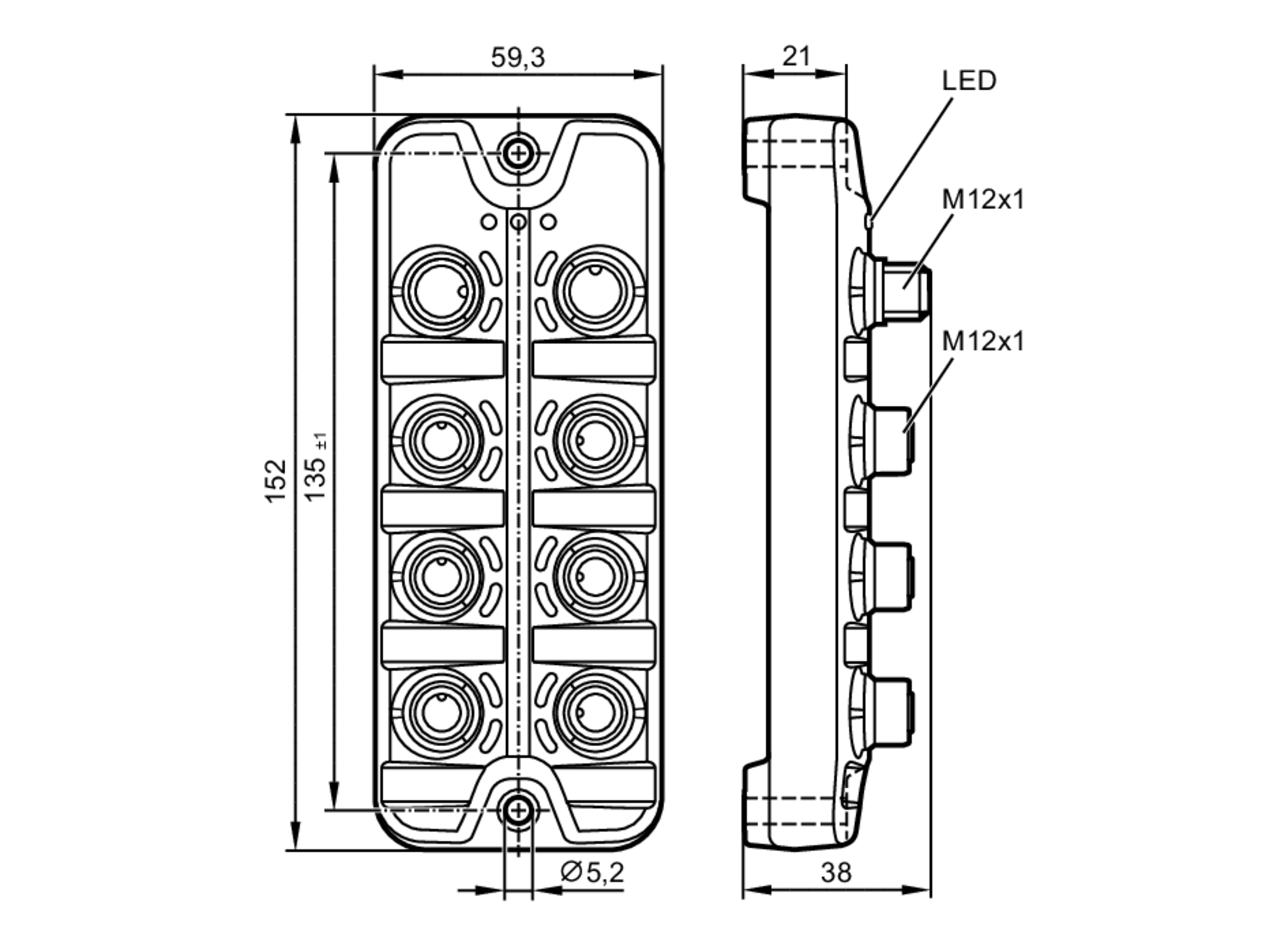

| Rozměry [mm] | 26 x 59,3 x 152 | ||||||
| Materiály | pouzdro: PA; Zástrčka: Mosaz Niklovaný | ||||||
| Těsnící materiál | FKM | ||||||
| Zobrazení / ovládací prvky | |||||||
| Zobrazení |
|
||||||
| Příslušenství | |||||||
| Příslušenství (volitelné) |
|
||||||
| Upozornění | |||||||
| Obsah balení | 1 ks | ||||||
| Elektrické připojení - IO-Link | |||||||
| X1 | konektorové provedení: M12; kódování: A | ||||||
| Elektrické připojení - Napěťové napájení | |||||||
| X31 | konektorové provedení: M12; kódování: A | ||||||
| Elektrické připojení - Výstupy | |||||||
| X1.0...X1.5 | konektorové provedení: M12; kódování: A; Těsnění: FKM | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — AL2330-02 — 14.11.2019 —
|
|||||||
AL2330 –
IO-Link Module 6x2 DO M12 IP67
Elektrické připojení - IO-Link
X1
- 1
- + 24 V DC (US)
- 2
- neobsazeno
- 3
- GND (US)
- 4
- IO-Link
konektorové provedení: M12; kódování: A
Elektrické připojení - Napěťové napájení
X31
- 1
- + 24 V DC (UAL)
- 2
- GND (UAR)
- 3
- GND (UAL)
- 4
- + 24 V DC (UAR)
konektorové provedení: M12; kódování: A
Elektrické připojení - Výstupy
X1.0...X1.5
- 1
- neobsazeno
- 2
- DO2
- 3
- GND (UA)
- 4
- DO1
- 5
- neobsazeno
konektorové provedení: M12; kódování: A; Těsnění: FKM
