- Produkty
- AL1222
Oblast nasazení
| Aplikace | I/O moduly pro nasazení v polích |
|---|---|
| Možnost sériového propojení jednotek | Napěťové napájení; sběrnicové rozhraní |
Elektrická data
| Provozní napětí [V] | 20...30 DC; (US ; podle SELV/PELV) |
|---|---|
| Proudový odběr [mA] | 300...3900; (US) |
| Třída krytí | III |
| Dodatečné napájení [V] | 20...30 DC; (UA) |
| Max. aktuální zatížitelnost celkem [A] | 3,6 |
|---|
| Max. aktuální zatížitelnost celkem [A] | 3,6 |
|---|
Vstupy / výstupy
| Celkový počet vstupů a výstupů | 12; (konfigurovatelný) |
|---|---|
| Počet vstupů a výstupů | Počet digitálních vstupů: 12; Po digitálních výstupů: 8 |
Vstupy
| Počet digitálních vstupů | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) |
|---|---|
| Vysoká spínací úroveň [V] | 11...30 |
| Nízká spínací úroveň [V] | 0...5 |
| Digitální vstupy chráněné proti zkratu | ano |
Výstupy
| Po digitálních výstupů | 8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1) |
|---|---|
| Proudová zatížitelnost pro každý výstup [mA] | 300 |
| Odolné proti zkratu | ano |
Rozhraní
| Komunikační rozhraní | Ethernet; IO-Link |
|---|
| Standard přenosu | 10Base-T; 100Base-TX | ||||
|---|---|---|---|---|---|
| Přenosová rychlost | 10 MBit/s; 100 MBit/s | ||||
| Protokol | EtherNet/IP | ||||
| Nastavení z výroby |
|
||||
| Poznámka o rozhraních |
|
| Typ přenosu | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
|---|---|
| IO-Link verze | 1.1 |
| Počet portů třídy A | 4 |
| Počet portů třídy B | 4 |
Okolní podmínky
| Okolní teplota [°C] | -25...60 | ||||
|---|---|---|---|---|---|
| Skladovací teplota [°C] | -25...85 | ||||
| Max. přípustná relativní vlhkost vzduchu [%] | 90 | ||||
| Krytí | IP 65; IP 66; IP 67 | ||||
| Stupeň ochrany (NEMA 250) | 6P | ||||
| Stupeň znečištění | 2 | ||||
| Chemická média |
|
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||
|---|---|---|---|---|---|
| Odolnost vůči rázům |
|
||||
| Odolnost proti vibracím |
|
||||
| MTTF [let] | 63 |

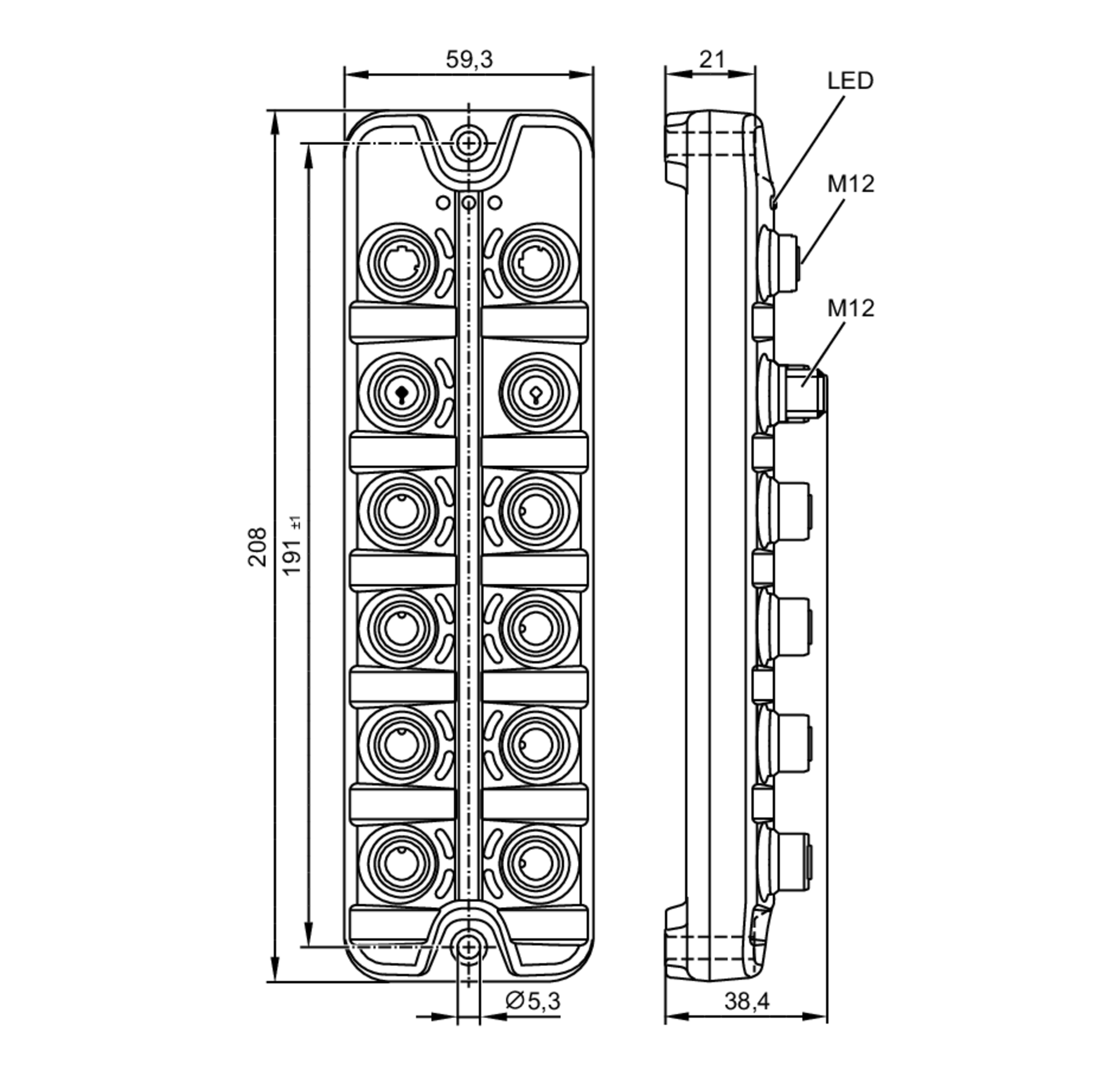

Mechanická data
| Hmotnost [g] | 418,3 |
|---|---|
| Materiály | pouzdro: PA oranžová; zásuvka: Mosaz Niklovaný |
| Těsnící materiál | FKM |
Upozornění
| Upozornění |
|
|
|---|---|---|
| Obsah balení | 1 ks |
Elektrické připojení - Ethernet
| IN / OUT X21, X22 | konektorové provedení: M12; kódování: D; Těsnění: FKM |
|---|
Elektrické připojení - IO-Link
| IO-Link Port Class A X01...X04 | konektorové provedení: M12; kódování: A; Těsnění: FKM |
|---|
Elektrické připojení - Napěťové napájení IN
| X31 | konektorové provedení: M12; kódování: T |
|---|
Elektrické připojení - Napěťové napájení OUT
| X32 | konektorové provedení: M12; kódování: T; Těsnění: FKM |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — AL1222-01 — 27.08.2024 —
