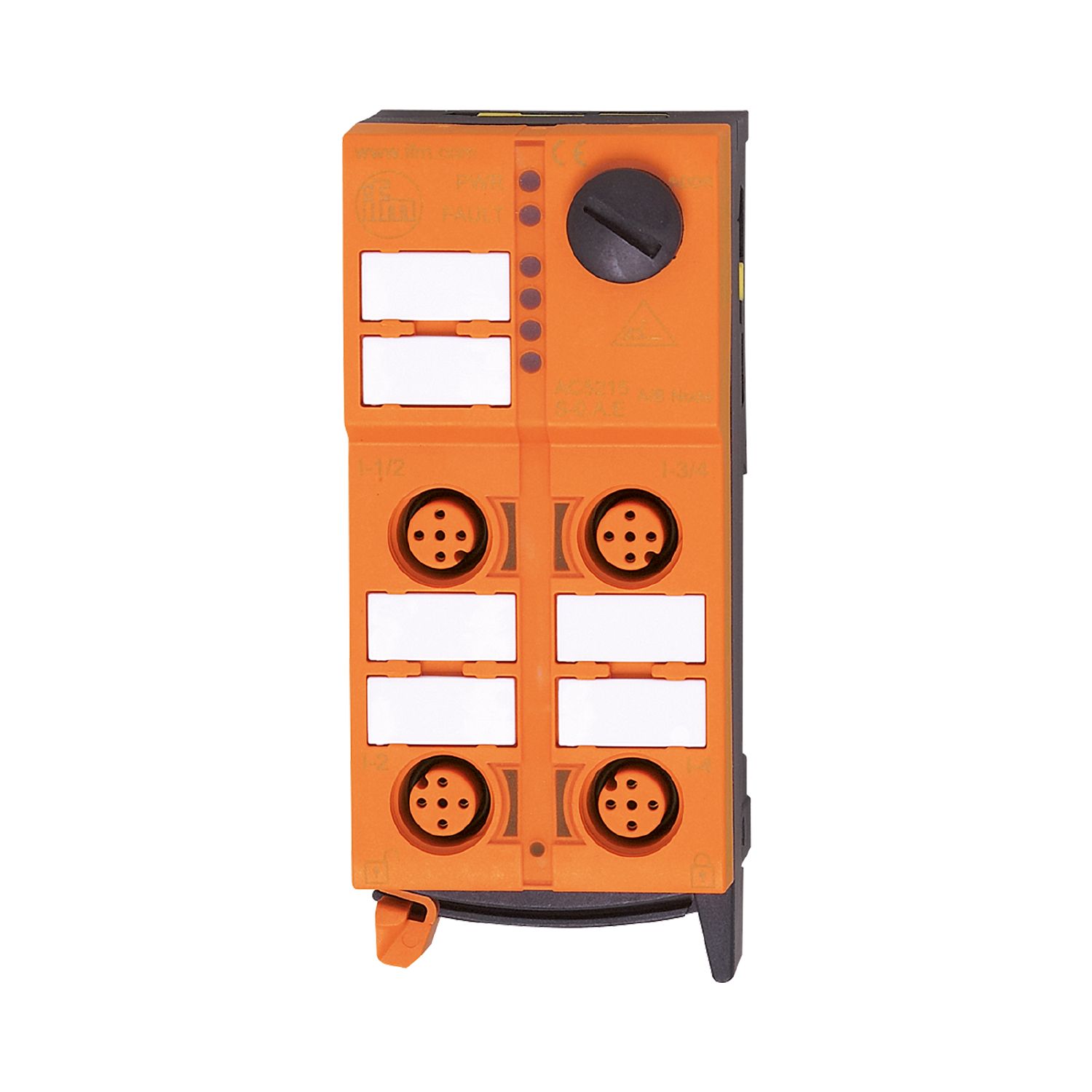

AS-Interface ClassicLine modul s rychlou montážní technikou
AC5224
ClassicL 2DO-Y 2DI-Y IP67
AS-Interface ClassicLine modul s rychlou montážní technikou
AC5224
ClassicL 2DO-Y 2DI-Y IP67
- Snadná instalace a zapojení bez použití nástrojů díky rychlé montážní technice
- Tři volně volitelné směry plochého kabelu
- Jasně viditelné a výkonné LED-diody pro zobrazení provozu, stavu a funkce
- Díky vysokému stupni krytí jsou senzory vhodné pro použití v náročných průmyslových podmínkách
- Robustní konektory M12 pro připojení senzorů a akčních členů
Oblast nasazení
| Aplikace | instalace |
|---|
Elektrická data
| Provozní napětí [V] | 26,5...31,6 DC; ("třída napájení 2" podle cULus) |
|---|---|
| Max. proudový odběr z AS-i [mA] | 250 |
| Max. aktuální zatížitelnost celkem [A] | 0,2 |
| Funkce "hlídací pes" integrována | ano |
Vstupy / výstupy
| Počet vstupů a výstupů | Počet digitálních vstupů: 2; Po digitálních výstupů: 2 |
|---|
Vstupy
| Počet digitálních vstupů | 2 |
|---|---|
| Vstupní obvod digitálních vstupů | PNP |
| Napájení senzoru | AS-i |
| Napěťové napájení [V] | 18...30 |
| Max. celková proudová zatížitelnost [mA] | 200; (proudová zatížitelnost pro všechny vstupy a výstupy: 200 mA) |
| Vstupní proud High [mA] | 6...10 |
| Vstupní proud Low [mA] | 0...2 |
| Vysoká spínací úroveň [V] | > 11 |
| Digitální vstupy chráněné proti zkratu | ano |
Výstupy
| Po digitálních výstupů | 2 |
|---|---|
| Obvod | PNP |
| Rozsah napětí DC [V] | 18...30 |
| Proudová zatížitelnost pro každý výstup [mA] | 200; (proudová zatížitelnost pro všechny vstupy a výstupy: 200 mA) |
| Odolné proti zkratu | ano |
| Galvanicky odděleno | ne |
| Napájecí výstupy akčních členů | AS-i |
Okolní podmínky
| Okolní teplota [°C] | -25...70 |
|---|---|
| Krytí | IP 67 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||
|---|---|---|---|---|---|
| MTTF [let] | 318 |
Jmenovité hodnoty AS-i
| AS-i Verze | 2.11; 3.0 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i adresování | Adresovací zdířka | |||||||||||||||||||||||||||||||||||
| Rozšířený adresovací mód | ano | |||||||||||||||||||||||||||||||||||
| Profil AS-i master | M2; M3; M4 | |||||||||||||||||||||||||||||||||||
| AS-i profil | S-B.A.E | |||||||||||||||||||||||||||||||||||
| AS-i I/O konfigurace [hex] | B | |||||||||||||||||||||||||||||||||||
| AS-i ID code [hex] | A.E | |||||||||||||||||||||||||||||||||||
| Obsazení datových bitů |
|
Mechanická data
| Hmotnost [g] | 155,95 |
|---|---|
| Materiály | PA; zařezávací kontakty: CuSn6 poniklované a pozinkované |
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Elektrické připojení
| Připojení modulu | Plochý kabel |
|---|
Příslušenství
| Dodané položky |
|
|
|---|---|---|
| Příslušenství (volitelné) |
|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení
| rychlá montáž plochých AS-i kabelů: ; tři možné orientace |
Elektrické připojení - Vstupy
| Připojení | konektorové provedení: M12 |
|---|
Elektrické připojení - Výstupy
| Připojení | konektorové provedení: M12 |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — AC5224-00 — 24.01.2024 —
AC5224 –
ClassicL 2DO-Y 2DI-Y IP67
Elektrické připojení
rychlá montáž plochých AS-i kabelů: ; tři možné orientace
Elektrické připojení - Vstupy
Připojení
- Vstupy
- zásuvka I-3/4
- 1
- Napájení senzoru L+
- 2
- Datový vstup 4
- 3
- Napájení senzoru L-
- 4
- Datový vstup 3
- 5
- neobsazeno
- zásuvka I-4
- 1
- Napájení senzoru L+
- 2
- neobsazeno
- 3
- Napájení senzoru L-
- 4
- Datový vstup 4
- 5
- neobsazeno
Elektrické připojení - Výstupy
Připojení
- Výstupy
- zásuvka O-1/2
- 1
- neobsazeno
- 2
- Spínací výstup 2
- 3
- Napětí L -
- 4
- Spínací výstup 1
- 5
- neobsazeno
- zásuvka O-2
- 1
- neobsazeno
- 2
- neobsazeno
- 3
- Napětí L -
- 4
- Spínací výstup 2
- 5
- neobsazeno
