AirBox 2x3/2 2x2DI IP67

具快速安装技术的AS-Interface Airbox

AC5285

AirBox 2x3/2 2x2DI IP67

用于气缸和阀门执行器的分散触发
AS-i I/O 模块和电磁阀的组合
由于分散应用靠近执行器，能效高
降低安装和配线复杂度
快速安装技术带来的无工具轻松安装和布线

应用

应用	现场安装
介质温度 [°C]	-10...50

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	280
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 4; 气动输出数: 2

输入

数字输入数	4
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	20...30; (通过扁形电缆)
输入电流负载最大值 [mA]	200
输入电流高 [mA]	6...10
输入电流低 [mA]	0...2
开关级别高 [V]	> 11
数字输入保护短路	有

输出

气动输出数	2
执行器电源输出	AS-i

工作条件

环境温度 [°C]	-10...55
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

EN 50295
IEC 61000-6-2

MTTF [年]

287

AS-i分类

AS-i版本

2.11; 3.0

AS-i编址

编址插座

扩展寻址模式

否

AS-i master profile

M2; M3; M4

AS-i Profil

S-7.F.F

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

F.F

数据位

数据位	D0	D1	D2	D3
输入	1	2	3	4
插座	I-1/2	I-1/2 / I-2	I-3/4	I-3/4 / I-4
插脚	4	2 4	4	2 4
气动输出	-	-	2	4

机械技术数据

重量 [g]	384.5
安装方式	快速安装
原材料	PA; POM; 穿刺触点: CuSn6 镀镍及镀锡的
气动系统	2 x 3/2路无重叠的滑阀
工作压力范围 [bar]	2...8
工作压力范围 [MPa]	0.2...0.8
工作压力范围 [psi]	29...116
6/5 bar时的空气量 [l/min]	500
允许的压缩空气	非润滑的压缩空气等级6-3-1; 润滑的压缩空气等级6-3-4
手动操作	按压或旋转闭锁
管件	8 mm
排气	通过管道连接排放废气

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色
功能	LED, 黄色

电气连接

模块连接	扁形电缆

附件

供货范围

下部模块

附件(可选)

安装板:, E74999

下部模块:, E75000

保护盖: M12, E73004

密封插头:, E75231

消声器:, E75232

L形连接器:, E75228

T形连接器:, E75227

注释

如果没有气动操作，必须插入E75231密封插头。

避免灰尘进入。

请勿将以下任何一点连接到外部电位：

L-, L+, I-1, I-2, I-3, I-4

连接件与AS-i电缆电流连接。

请参见“下载”下方关于压缩空气和EMC/ESD的备注

包装单位

1 件

电气连接

接口	AS-i扁平电缆的快速安装技术: ; 三个方向可能的
接口	接插件: M12

图表

气动符号

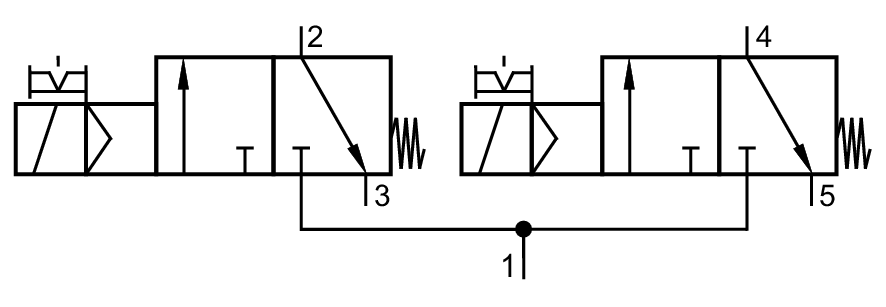

	2 x 3/2路无重叠的滑阀
