| Características del producto |
| Alimentación |
PNP |
| Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable + 1x salida de corriente) |
| Alcance [mm] |
600...8000; (Target: 1000 x 1000 mm) |
| Interfaz de comunicación |
IO-Link |
| Carcasa |
Tipo con rosca |
| Dimensiones [mm] |
M30 x 1,5 / L = 118,8 |
| Datos eléctricos |
| Tensión de alimentación [V] |
10...30 DC |
| Consumo de corriente [mA] |
< 30 |
| Clase de protección |
III |
| Protección contra inversiones de polaridad |
sí |
| Retardo a la disponibilidad [s] |
< 0,3 |
| Frecuencia del transductor [kHz] |
40 |
| Entradas/salidas |
| Número de entradas y salidas |
Número de salidas digitales: 1; Número de salidas analógicas: 1 |
| Salidas |
| Número total de salidas |
2 |
| Alimentación |
PNP |
| Número de salidas digitales |
1 |
| Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable + 1x salida de corriente) |
| Caída de tensión máx. de la salida de conmutación DC [V] |
2,2 |
| Corriente máxima permanente de la salida de conmutación DC [mA] |
100 |
| Frecuencia de conmutación DC [Hz] |
1 |
| Número de salidas analógicas |
1 |
| Salida analógica de corriente [mA] |
4...20 |
| Carga máx. [Ω] |
500 |
| Protección contra cortocircuitos |
sí |
| Resistente a sobrecargas |
sí |
| Rango de detección |
| Alcance [mm] |
600...8000; (Target: 1000 x 1000 mm) |
| Zona ciega [mm] |
600 |
| Ángulo de apertura cilíndrico [°] |
10; (±2) |
| Variación máx. del ángulo de 90° entre sensor/objeto [°] |
± 4 |
| Precisión / variaciones |
| Compensación de temperatura |
sí |
| Histéresis [%] |
< 3 |
| Deriva del punto de conmutación [%] |
-5...5 |
| Error de linealidad de la salida analógica [%] |
<3 |
| Observaciones sobre precisión / variación |
Los valores indicados se alcanzan tras un tiempo de calentamiento de como mínimo 20 minutos. |
| Repetibilidad |
1 % |
| Resolución [mm] |
3 |
| Tiempos de respuesta |
| Tiempo de respuesta [ms] |
< 700; (salida analógica) |
| Software / programación |
| Opciones de parametrización |
histéresis / ventana; segundo punto de conmutación; Retardo de conmutación y desconmutación; Procesos de encendido; Función Teach; modo luz / oscuridad |
| Interfaces |
| Interfaz de comunicación |
IO-Link |
| Tipo de transmisión |
COM2 (38,4 kBaud) |
| Revisión IO-Link |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Perfiles |
Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel |
| Modo SIO |
sí |
| Clase de puerto de maestro requerido |
A |
| Tiempo mínimo del ciclo de proceso [ms] |
3,2 |
| Datos del proceso IO-Link (cíclico) |
| función |
Longitud de bits |
| Valor del proceso |
16 |
| Estado del equipo |
4 |
| Información binaria de conmutación |
2 |
|
| Funciones IO-Link (acíclico) |
Marcado específico de la aplicación; Contador de horas de funcionamiento |
| DeviceIDs compatibles |
| Modo de funcionamiento |
DeviceID |
| predeterminado |
1100 |
|
| Nota |
| Para más información, consultar el archivo PDF IODD en "Descargas" |
|
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-20...70 |
| Temperatura de almacenamiento [°C] |
-30...80 |
| Grado de protección |
IP 67 |
| Homologaciones / pruebas |
| CEM |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 radiado HF |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 HF conducido |
3 V |
| EN 55011 |
clase A |
|
| Resistencia a vibraciones |
| EN 60068-2-6 Fc |
(10-55) Hz 1 mm de amplitud, periodo de oscilación 5 min., 30 min. por cada eje con resonancia o 55 Hz |
|
| Resistencia a choques |
| EN 60068-2-27 Ea |
30 g 11 ms semisinusoidal; respectivamente 3 choques en cada sentido de los 3 ejes de coordenadas |
|
| MTTF [años] |
107 |
| Homologación UL |
| Ta |
-20...70 °C |
| alimentación de tensión |
Class 2 |
| Número de registro UL |
E174191 |
|
| Datos mecánicos |
| Peso [g] |
571,3 |
| Carcasa |
Tipo con rosca |
| Dimensiones [mm] |
M30 x 1,5 / L = 118,8 |
| Nombre de la rosca |
M30 x 1,5 |
| Materiales |
inox (1.4404 / 316L); PA; Vitrocerámica con polvo epoxídico |
| Par de apriete [Nm] |
100 |
| Indicaciones / elementos de mando |
| Indicación |
| Estado de conmutación |
2 x LED, amarillo |
| eco |
1 x LED, verde |
|
| Función Teach |
sí |
| Accesorios |
| Componentes incluidos |
| tuercas de fijación: 2, Acero inoxidable |
|
| Notas |
| Notas |
| tensión de alimentación "supply class 2" según cULus |
|
| Cantidad por pack |
1 unid. |
| Conexión eléctrica |
| Conexión |
Conector: 1 x M12 |

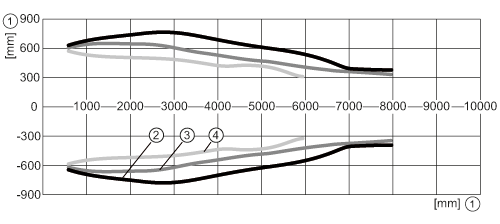

| Diagramas y curvas |
|
|
1
|
Distancia |
|
2
|
Haz de sonido estándar |
|
3
|
Haz de sonido medio |
|
4
|
Haz de sonido estrecho |
|
