SM7004

Caudalímetro magneto-inductivo

SMR34GGX50KG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

  • Medición precisa del caudal, del consumo y de la temperatura de los fluidos
  • Precisión, reproducibilidad y dinámica de medición elevadas
  • Para el uso en circuitos de refrigeración por agua
  • Con dos salidas analógicas muy precisas
  • Pantalla con LED de 4 dígitos de fácil lectura
  • ce
  • eac
  • cul
  • crn
Descarga
Technische Details
Características del producto
Número de entradas y salidas Número de salidas analógicas: 2
Rango de medición
0,2...50 l/min 0,02...13,22 gpm
Conexión de proceso conexión de rosca G 3/4 DN20 junta plana
Campo de aplicación
Característica especial Contactos dorados
Aplicación para aplicaciones industriales
Instalación Conexión a la tubería mediante adaptador
Fluidos Fluidos líquidos conductores; agua; fluidos acuosos
Nota sobre los fluidos
conductividad: ≥ 20 µS/cm
viscosidad: < 70 mm²/s (40 °C)
Temperatura del fluido [°C] -10...70
Resistencia a la presión [bar] 16
PTMA en aplicaciones según el NRC [bar] 11,2
Datos eléctricos
Tensión de alimentación [V] 20...30 DC; (según EN 50178 MBTS/MBTP)
Consumo de corriente [mA] 120; (24 V)
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 5
Entradas/salidas
Número de entradas y salidas Número de salidas analógicas: 2
Salidas
Número total de salidas 2
Señal de salida señal analógica
Número de salidas analógicas 2
Salida analógica de corriente [mA] 4...20; (escalable)
Carga máx. [Ω] 500
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición
0,2...50 l/min 0,02...13,22 gpm
Rango de indicación
-60...60 l/min -15,86...15,86 gpm
Resolución
0,1 l/min 0,02 gpm
Punto inicial analógico ASP
0...40 l/min 0...10,58 gpm
Punto final analógico AEP
10...50 l/min 2,64...13,22 gpm
Incremento
0,1 l/min 0,02 gpm
Supervisión de temperatura
Rango de medición [°C] -20...80
Resolución [°C] 0,2
Punto inicial analógico [°C] -20...60
Punto final analógico [°C] 0...80
En intervalos de [°C] 0,2
Precisión / variaciones
Supervisión de caudal
Precisión en el rango de medición ± (2 % MW + 0,5 % MEW)
Repetibilidad ± 0,2% MEW
Supervisión de temperatura
Precisión [K] ± 2,5 (Q > 1 l/min)
Tiempos de respuesta
Supervisión de caudal
Tiempo de respuesta [s] 0,15; (dAP = 0, T19)
Atenuación de la salida de conmutación dAP [s] 0...3
Supervisión de temperatura
Tiempo de respuesta dinámico T05 / T09 [s] T09 = 20 (Q > 1 l/min)
Condiciones ambientales
Temperatura ambiente [°C] -10...60
Temperatura de almacenamiento [°C] -25...80
Grado de protección IP 67
Homologaciones / pruebas
CEM
DIN EN 60947-5-9 500 V resistencia a la tensión (V DC)
Resistencia a choques
DIN IEC 68-2-27 20 g (11 ms)
Resistencia a vibraciones
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [años] 175
Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud
Datos mecánicos
Peso [g] 559,5
Materiales inox (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
Materiales en contacto con el fluido inox (1.4404 / 316L); PEEK; FKM
Conexión de proceso conexión de rosca G 3/4 DN20 junta plana
Indicaciones / elementos de mando
Indicación
Unidad de indicación 6 x LED, verde (l/min, m³/h, gpm, gph, °C, °F)
valores de medición pantalla alfanumérica, 4 dígitos
programación pantalla alfanumérica, 4 dígitos
Unidad de indicación l/min; m³/h; gpm; gph; °C; °F
Notas
Notas
MW = Valor de medición
MEW = valor final del rango de medición
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; Contactos: dorado
Diagramas y curvas

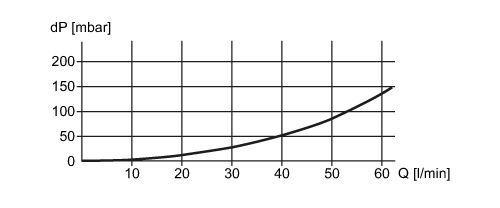

Pérdida de carga
dP Pérdida de carga
Q cantidad de caudal
