Contador de aire comprimido

SD0523

SDD11DGXFPKG/US-100

Contador de aire comprimido

SD0523

SDD11DGXFPKG/US-100

  • Medición precisa del caudal, del consumo y de la temperatura de los fluidos
  • Precisión, reproducibilidad y dinámica de medición elevadas
  • Para la detección del aire comprimido de servicio
  • Con salida de conmutación, analógica y de impulsos
  • Se puede ajustar al diámetro interior del tubo
Artículo descatalogado
Artículos alternativos: SD1540 Comparador de productos: SD0523 / SD1540 Al seleccionar un artículo alternativo tenga en cuenta que los datos técnicos pueden variar.
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
  • crn
Datos técnicos
Características del producto
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Rango de medición
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Conexión de proceso conexión de rosca G 1 rosca interno
Campo de aplicación
Instalación Se puede ajustar al diámetro interior del tubo; (38...254 mm)
Fluidos Aire comprimido
Temperatura del fluido [°C] 0...60
Resistencia a la presión [bar] 16
Resistencia a la presión [Mpa] 1,6
Resistencia a la presión [psi] 232
PTMA en aplicaciones según el NRC [bar] 16
Datos eléctricos
Tensión de alimentación [V] 18...30 DC; (según MBTS/MBTP)
Consumo de corriente [mA] < 110
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] 1
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2; Número de salidas analógicas: 1
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; señal de impulsos; IO-Link; (configurable)
Alimentación PNP
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2
Corriente máxima permanente de la salida de conmutación DC [mA] 250; (por cada salida)
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20; (escalable)
Carga máx. [Ω] 500
Salida de impulsos Contador de volumen de consumo
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición Rango de configuración / medición; Supervisión de caudal; Valores aplicables a: Ø 72 mm
Rango de medición
0,5...143,9 m/s 8...2110 m³/h 0,12...35,18 m³/min
Rango de indicación
0...172,7 m/s 0...2532 m³/h 0...42,22 m³/min
Resolución
0,1 m/s 2 m³/h 0,02 m³/min
Punto de conmutación SP
1,2...143,9 m/s 18...2110 m³/h 0,28...35,18 m³/min
Punto de desconmutación rP
0,5...143,2 m/s 6...2100 m³/h 0,12...35 m³/min
Punto inicial analógico ASP
0...107,9 m/s 0...1582 m³/h 0...26,38 m³/min
Punto final analógico AEP
36...143,9 m/s 528...2110 m³/h 8,8...35,18 m³/min
Incremento
0,1 m/s 2 m³/h 0,02 m³/min
Supervisión de cantidades de caudal
Valor de impulso 1...1000 x 10³
En intervalos de 1 Nm³
Longitud de pulso [s] 0,7...2 (D = 72 mm)
Supervisión de temperatura
Rango de medición [°C] 0...60
Rango de indicación [°C] -12...72
Resolución [°C] 0,2
Punto de conmutación SP [°C] 0,4...60
Punto de desconmutación rP [°C] 0,2...59,8
Punto inicial analógico [°C] 0...45
Punto final analógico [°C] 15...60
En intervalos de [°C] 0,2
Precisión / variaciones
Supervisión de caudal
Repetibilidad [% del valor medido] ± 1,5
Precisión en el rango de medición ± (6 % MW + 0,6 % MEW); (D = 72mm, T = 22 °C; caudal volumétrico estándar: 50...850 Nm³/h)
Supervisión de temperatura
Precisión [K] ± 2,5 (Q > 2 Nm³/h)
Tiempos de respuesta
Supervisión de caudal
Tiempo de respuesta [s] 0,1; (dAP = 0)
Atenuación del valor del proceso dAP en pasos [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Supervisión de temperatura
Tiempo de respuesta dinámico T05 / T09 [s] 30 (Q > 2 Nm³/h)
Software / programación
Opciones de parametrización Supervisión de caudal; contador de cantidades; Contadores con visualizador y con preselección; Supervisión de temperatura; histéresis / ventana; normalmente abierto / normalmente cerrado; salida de corriente/impulsos; la pantalla se puede girar / desactivar; Unidad de indicación; totalizador
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Process Data Variable; Device Identification
Modo SIO
Clase de puerto de maestro requerido A
Datos del proceso analógicos 3
Datos del proceso binarios 2
Tiempo mínimo del ciclo de proceso [ms] 5
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 381
Condiciones ambientales
Temperatura ambiente [°C] 0...60
Temperatura de almacenamiento [°C] -20...85
Humedad relativa del aire máx. [%] 90
Grado de protección IP 65
Homologaciones / pruebas
CEM
DIN EN 60947-5-9
DIN EN 61000-6-3
Resistencia a vibraciones
DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [años] 213
Datos mecánicos
Peso [g] 539,5
Materiales PBT-GF20; PC; inox (1.4301 / 304); FKM
Materiales en contacto con el fluido inox (1.4401 / 316); inox (1.4301 / 304); céramica vidrio pasivado; PEEK; poliéster; FKM
Conexión de proceso conexión de rosca G 1 rosca interno
Indicaciones / elementos de mando
Indicación
Unidad de indicación 4 x LED, verde (Nm³/min, Nm³/h, Nm³, °C)
indicador de funcionamiento 1 x LED, verde
Estado de conmutación 2 x LED, amarillo
valores de medición pantalla alfanumérica, 4 dígitos
programación pantalla alfanumérica, 4 dígitos
Notas
Notas
Los rangos de medición, indicación y configuración se refieren a la corriente de volumen estándar según DIN ISO 2533
D = diámetro interior de la tubería
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A
Diagramas y curvas

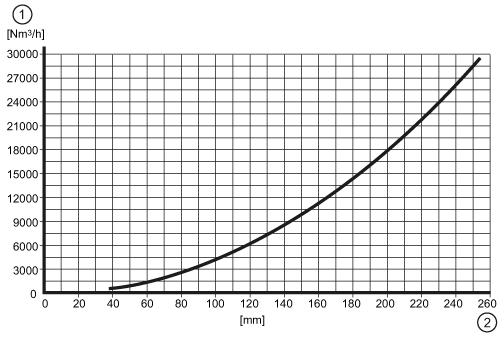

valor final del rango de medición referido al diámetro interior de la tubería
