Artículo descatalogado
Fecha de fin de producción: {{"2017-03-31T00:00:00.000+02:00" | date}}

RP6012

Encóder incremental con eje hueco

RP-2500-I24/N10

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

  • Secuencia de impulsos definida para la detección fiable del número de revoluciones
  • Para determinar posiciones y medir recorridos con precisión
  • Montaje sencillo directamente sobre el eje del accionamiento
  • Conexión de cable radial para aplicaciones con un reducido espacio de instalación
  • Muy resistente a choques y vibraciones
  • ce
  • c_nrtl_us
Descarga
Technische Details
Características del producto
Resolución 2500 impulsos
Versión del eje eje hueco continuo
Diámetro del eje [mm] 20
Campo de aplicación
Principio de funcionamiento incremental
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 150
Salidas
Alimentación HTL
Corriente máxima por cada salida [mA] 50
Frecuencia de conmutación [kHz] 160
Desfase canal A y B [°] 90
Rango de configuración / medición
Resolución 2500 impulsos
Condiciones ambientales
Temperatura ambiente [°C] -30...50
Nota sobre la temperatura ambiente
Temperatura mayor a demanda
ver instrucciones de instalación
Temperatura de almacenamiento [°C] -30...100
Humedad relativa del aire máx. [%] 75
Grado de protección IP 64
Homologaciones / pruebas
Resistencia a choques
100 g (6 ms)
Resistencia a vibraciones
10 g (55...2000 Hz)
MTTF [años] 57
Datos mecánicos
Peso [g] 890
Dimensiones [mm] Ø 87 / L = 40
Materiales aluminio
Velocidad de rotación máx. mecánica [U/min] 6000
Par de apriete inicial máx. [Nm] 15
Temperatura de referencia par de apriete [°C] 20
Versión del eje eje hueco continuo
Diámetro del eje [mm] 20
Tolerancia del eje H7
Material del eje
1.4104 (acero)
Profundidad de instalación del eje [mm] > 46
Desplazamiento axial máx. del eje [mm] 1,5; (Solo para la compensación de tolerancias de montaje y dilatación térmica.; No están permitidos los movimientos dinámicos.)
Notas
Notas Artículo descatalogado
Conexión eléctrica
Cable: 1 m, PUR; radial
Diagramas y curvas

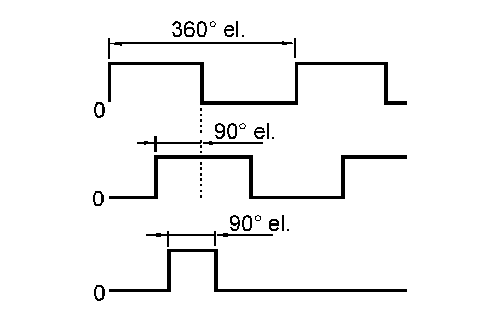

Diagrama de impulsos
Salida A
Salida B
índice 0
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — RP6012-02 — 01.09.2010 —
