  5. PM1706

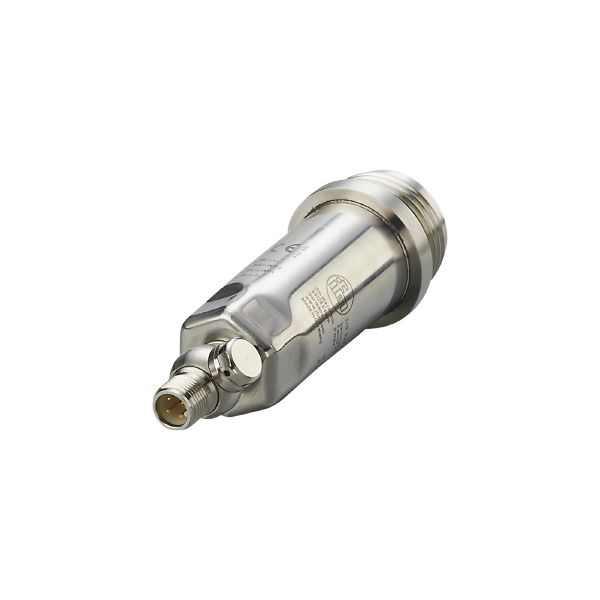

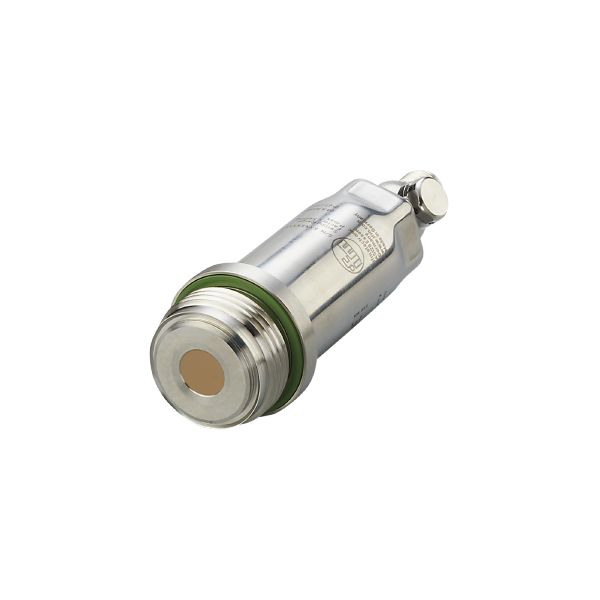

Transmisor de presión con membrana aflorante

PM1706

PM-2,5-REA01-E-ZVG/US

Transmisor de presión con membrana aflorante

PM1706

PM-2,5-REA01-E-ZVG/US

  • Robusta carcasa de acero inoxidable para el uso en la industria alimentaria y de bebidas
  • Diseño rasante apto para aplicaciones asépticas
  • Resistente a limpiezas a alta presión con detergentes agresivos
  • Elevada resistencia a temperaturas extremas y grado de protección elevado
{{ifmVariantName}}

Ficha técnica en PDF
  • acs
  • fcm
  • ce
  • fda
  • ukca
  • ehedg
  • reg31
  • iolink
  • cul
  • ec19352004
  • 3a
  • crn
Características del producto
Número de entradas y salidas Número de salidas analógicas: 1
Rango de medición
-0,125...2,5 bar -125...2500 mbar -1,82...36,26 psi -12,5...250 kPa
Conexión de proceso conexión de rosca G 1 rosca exterior Aseptoflex Vario
Campo de aplicación
Característica especial Contactos dorados
Elemento de medición célula de medición de presión cerámica capacitiva
Supervisión de temperatura no
Aplicación montaje enrasado para la industria alimentaria y de bebidas
Fluidos fluidos viscosos o con partículas sólidas; fluidos líquidos y gaseosos
Temperatura del fluido [°C] -25...125; (150 max. 1h)
Presión de rotura mín.
50000 mbar 725 psi 5000 kPa
Resistencia a la presión
20000 mbar 290 psi 2000 kPa
Resistencia al vacío [mbar] -1000
Tipo de presión presión relativa
Sin espacios muertos sí
PTMA en aplicaciones según el NRC [bar] 20
Datos eléctricos
Tensión de alimentación [V] 18...30 DC
Resistencia de aislamiento mín. [MΩ] 100; (500 V DC)
Clase de protección III
Protección contra inversiones de polaridad sí
Perro guardián integrado sí
2-hilos
Consumo de corriente [mA] 3,5...21,5
Retardo a la disponibilidad [s] 1
3 hilos
Consumo de corriente [mA] < 45
Retardo a la disponibilidad [s] 0,5
Entradas/salidas
Número de entradas y salidas Número de salidas analógicas: 1
Salidas
Número total de salidas 2
Señal de salida señal analógica; IO-Link; (configurable)
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20; (escalable)
Carga máx. [Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
Protección contra cortocircuitos sí
Resistente a sobrecargas sí
Rango de configuración / medición
Rango de medición
-0,125...2,5 bar -125...2500 mbar -1,82...36,26 psi -12,5...250 kPa
Punto inicial analógico
-125...2000 mbar -1,82...29 psi -12,5...200 kPa
Punto final analógico
375...2500 mbar 5,44...36,26 psi -37,5...250 kPa
En intervalos de
1 mbar 0,02 psi 0,1 kPa
Configuración de fábrica
ASP = 0,0 mbar AEP = 2500 mbar
Precisión / variaciones
Repetibilidad [% del margen] < ± 0,1; (en caso de variaciones de temperatura < 10 K; Turn down 1:1)
Exactitud señal analógica [% del margen] < ± 0,2; (linealidad incluyendo histéresis y repetibilidad, ajuste del punto límite según DIN EN IEC 62828-1)
Desvío de la linealidad [% del margen] < ± 0,15; (Turn down 1:1)
Desvío de la histéresis [% del margen] < ± 0,15; (Turn down 1:1)
Estabilidad a largo plazo [% del margen] < ± 0,1; (Turn down 1:1; cada año)
Coeficiente de temperatura punto cero [% del margen por cada 10 K] < ± 0,05; (0...70 °C)
Coeficiente de temperatura margen [% del margen por cada 10 K] < ± 0,15; (0...70 °C)
Tiempos de respuesta
Atenuación de la salida analógica dAA [s] 0...4
2-hilos
Tiempo de respuesta a un escalón para la salida analógica [ms] 30
3 hilos
Tiempo de respuesta a un escalón para la salida analógica [ms] 7
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Perfiles Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Modo SIO no
Clase de puerto de maestro requerido A
Datos del proceso analógicos 3
Tiempo mínimo del ciclo de proceso [ms] 3,2
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 665
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Temperatura de almacenamiento [°C] -40...100
Grado de protección IP 67; IP 68; IP 69K
Homologaciones / pruebas
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistencia a choques
DIN EN 60068-2-27 50 g (11 ms)
Resistencia a vibraciones
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [años] 323
Nota sobre la homologación
El certificado de fábrica se puede descargar en www.factory-certificate.ifm
Homologación UL
Número de homologación UL J021

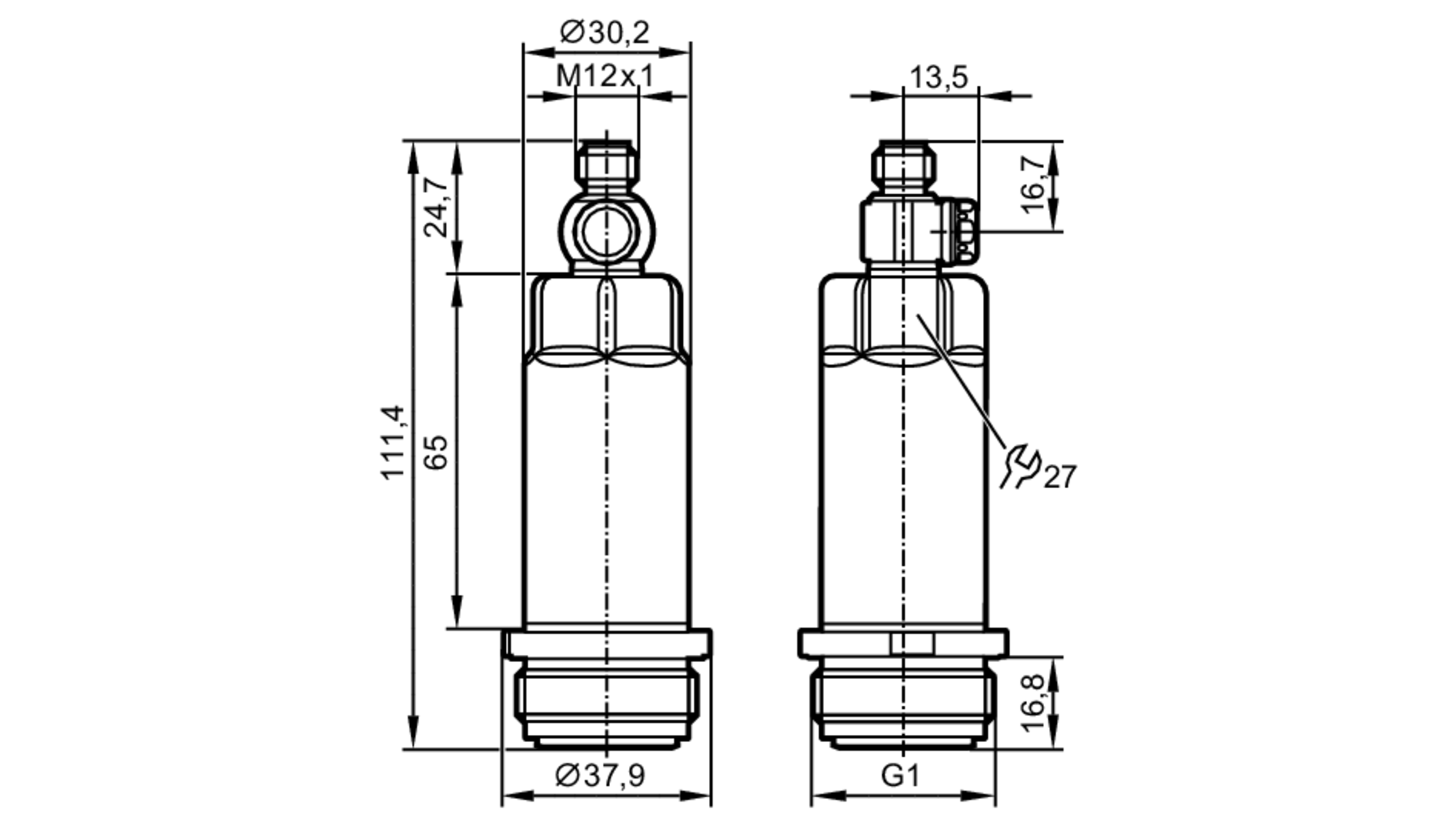

Datos mecánicos
Peso [g] 307,4
Materiales inox (1.4404 / 316L); PBT
Materiales en contacto con el fluido céramica (99,9 % Al2 O3); 1.4435 (inox / 316L); acabado: Ra < 0,4 / Rz 4; PTFE
Ciclos de presión mín. 100 millones
Par de apriete [Nm] 35
Conexión de proceso conexión de rosca G 1 rosca exterior Aseptoflex Vario
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A; Contactos: dorado
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — PM1706-00 — 13.04.2023 —
