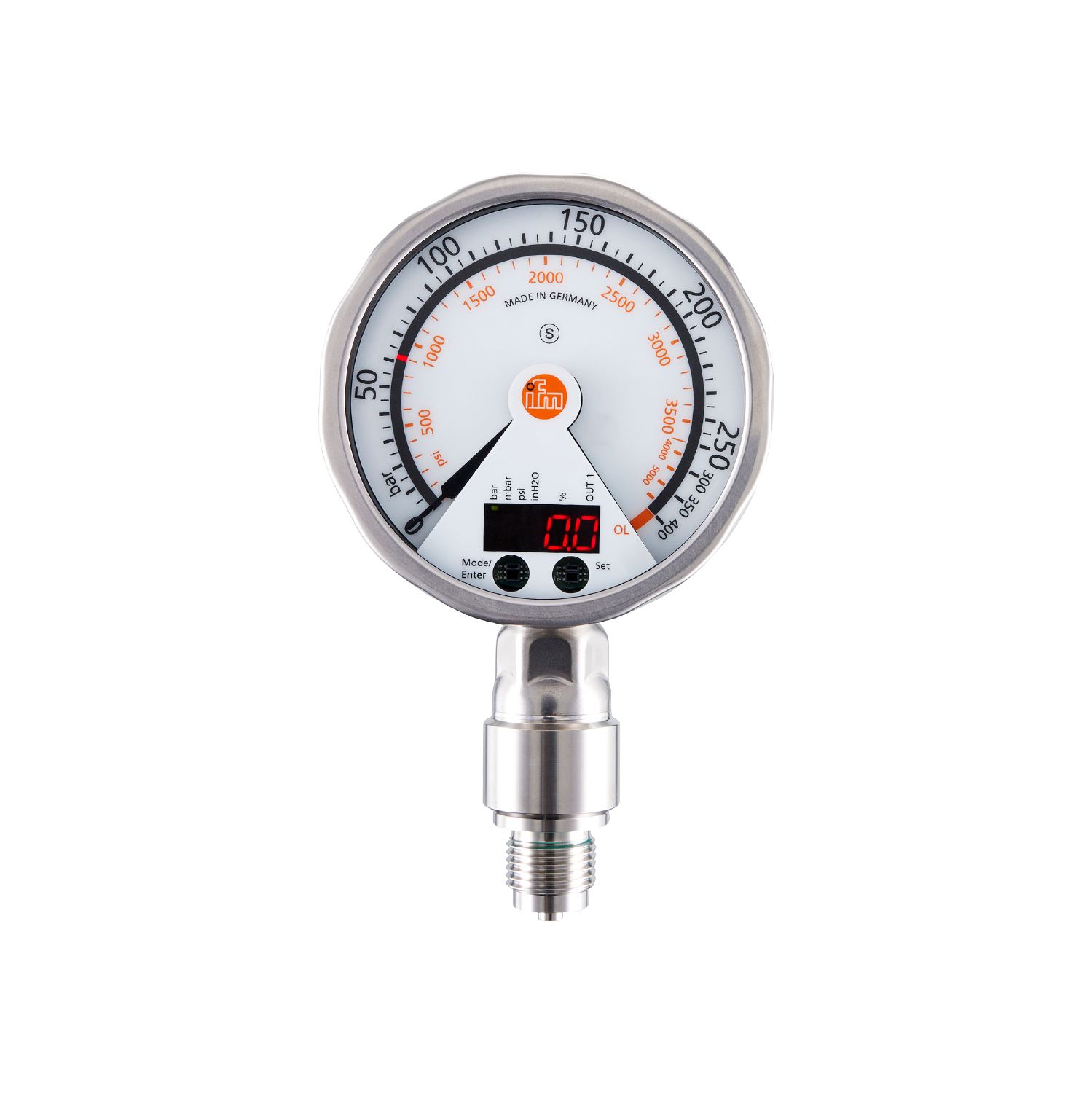

Sensor de presión con pantalla analógica

Name: PG2451
Brand: ifm
SKU: PG2451
Price: 630284.00 CLP

PG2451

PG-250-REB12-MFRKG/US/ /P

Sensor de presión con pantalla analógica

PG2451

PG-250-REB12-MFRKG/US/ /P

Indicador analógico, presostato y transmisor de presión en un equipo
Lectura muy fácil también desde una gran distancia
Pantalla giratoria con barra de LED para indicar los puntos de conmutación
Salida de conmutación programable y salida analógica escalable
Robusta carcasa de acero inoxidable para el uso en entornos industriales muy exigentes

Características del producto

Número de entradas y salidas

Número de salidas digitales: 1; Número de salidas analógicas: 1

Rango de medición

0...250 bar

0...3625 psi

Conexión de proceso

conexión de rosca G 1/2 rosca exterior

Campo de aplicación

Característica especial

Contactos dorados

Aplicación

para aplicaciones industriales

Fluidos

fluidos líquidos y gaseosos

Utilización con limitaciones para

utilización en fluidos gaseosos con presiones > 25 bares solamente previa solicitud

Temperatura del fluido [°C]

-25...80

Presión de rotura mín.

1000 bar

14500 psi

Resistencia a la presión

600 bar

8700 psi

Tipo de presión

presión relativa

Datos eléctricos

Tensión de alimentación [V]	18...32 DC
Consumo de corriente [mA]	< 70; (24 V)
Resistencia de aislamiento mín. [MΩ]	100; (500 V DC)
Clase de protección	III
Protección contra inversiones de polaridad	sí
Retardo a la disponibilidad [s]	6
Perro guardián integrado	sí

Entradas/salidas

Número de entradas y salidas	Número de salidas digitales: 1; Número de salidas analógicas: 1

Salidas

Número total de salidas	2
Señal de salida	señal de conmutación; señal analógica; (configurable)
Alimentación	PNP/NPN
Número de salidas digitales	1
Función de salida	normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V]	2
Corriente máxima permanente de la salida de conmutación DC [mA]	250
Frecuencia de conmutación DC [Hz]	75
Número de salidas analógicas	1
Salida analógica de corriente [mA]	4...20, invertible; (escalable)
Carga máx. [Ω]	(Ub - 10 V) / 20 mA
Protección contra cortocircuitos	sí
Tipo de protección contra cortocircuitos	pulsada
Resistente a sobrecargas	sí

Rango de configuración / medición

Rango de medición

0...250 bar

0...3625 psi

Punto de conmutación SP

1...400 bar

15...5800 psi

Punto de desconmutación rP

0...399 bar

0...5785 psi

Punto inicial analógico

0...350 bar

0...5075 psi

Punto final analógico

50...400 bar

725...5800 psi

En intervalos de

0,5 bar

5 psi

Precisión / variaciones

Precisión del punto de conmutación [% del margen]	< ± 0,6; (Turn down 1:1)
Repetibilidad [% del margen]	< ± 0,1; (en caso de variaciones de temperatura < 10 K; Turn down 1:1)
Exactitud señal analógica [% del margen]	< ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (configuración del valor mínimo))
Desvío de la histéresis [% del margen]	< ± 0,5; (Turn down 1:1)
Estabilidad a largo plazo [% del margen]	< ± 0,1; (Turn down 1:1; cada 6 meses)
Coeficiente de temperatura punto cero [% del margen por cada 10 K]	< ± 0,3; (0...70 °C)
Coeficiente de temperatura margen [% del margen por cada 10 K]	< ± 0,3; (0...70 °C)

Tiempos de respuesta

Tiempo de respuesta [ms]	< 9
Atenuación del valor del proceso dAP [s]	0,01...30
Atenuación de la salida analógica dAA [s]	0,01...30
Tiempo de respuesta a un escalón para la salida analógica [ms]	28

Condiciones ambientales

Temperatura ambiente [°C]	-20...80
Temperatura de almacenamiento [°C]	-40...100
Grado de protección	IP 67; IP 69K

Homologaciones / pruebas

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF conducido	10 V

Resistencia a choques

DIN IEC 68-2-27

50 g (11 ms)

Resistencia a vibraciones

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [años]

100

Directiva sobre equipos a presión

Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud

Datos mecánicos

Peso [g]	563
Materiales	inox (1.4404 / 316L); PA; FKM; PTFE; visor: cristal de seguridad laminado 4 mm
Materiales en contacto con el fluido	Al2O3 (céramica); FKM; inox (1.4404 / 316L)
Ciclos de presión mín.	100 millones
Conexión de proceso	conexión de rosca G 1/2 rosca exterior
Tornillo de amortiguación integrado	sí

Indicaciones / elementos de mando

Indicación

Unidad de indicación	2 x LED, verde
Estado de conmutación	LED, amarillo
Puntos de conmutación	Anillo LED, rojo
indicador de funcionamiento	pantalla alfanumérica, rojo 4 dígitos
valores de medición	Pantalla analógica, 0...350° giratoria, aguja no visible cuando el equipo no tiene corriente
valores de medición	pantalla alfanumérica, rojo 4 dígitos

Escala disponible

sí

Margen de indicación ampliado máx.

400 bar

5800 psi

Notas

precisión del punto de conmutación en el margen de indicación ampliado: 1,5% del margen

Cantidad por pack

1 unid.

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A; Contactos: dorado
