OI5019

Amplificador para fibra óptica

OIF-FPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

  • Para el uso como sistema de reflexión directa o barrera fotoeléctrica unidireccional
  • Con bornero giratorio en 90
  • Modo luz/oscuridad programable
  • Funcionamiento con fibras ópticas de vidrio de gran calidad para el uso en entornos industriales duros
  • ccc
  • ce
  • eac
  • cul
Descarga
Technische Details
Características del producto
Tipo de luz luz infrarroja
Carcasa Tipo con rosca
Dimensiones [mm] M30 x 1,5 / L = 125
Datos eléctricos
Tensión de alimentación [V] 10...55 DC
Consumo de corriente [mA] 30; ((24 V))
Clase de protección II
Protección contra inversiones de polaridad
Tipo de luz luz infrarroja
Longitud de onda [nm] 880
Salidas
Alimentación PNP
Función de salida modo luz / oscuridad; (programable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 250
Frecuencia de conmutación DC [Hz] 100
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [m] < 0,3
Alcance [mm] < 70
Alcance ajustable
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 65
Homologaciones / pruebas
CEM
EN 60947-5-2
MTTF [años] 659
Datos mecánicos
Peso [g] 125,5
Carcasa Tipo con rosca
Dimensiones [mm] M30 x 1,5 / L = 125
Nombre de la rosca M30 x 1,5
Materiales PBT; PPO modificado
Material de la lente
PMMA
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Accesorios
Accesorios incluidos
tuercas de fijación: 2 x
destornillador
Notas
Notas
modo luz se corresponde con la función de salida "normalmente cerrado" en las fibras ópticas con sistema de barrera
se corresponde con la función de salida "normalmente abierto" en las fibras ópticas con sistema de reflexión directa
oscurecimiento se corresponde con la función de salida "normalmente abierto" en las fibras ópticas con sistema de barrera
se corresponde con la función de salida "normalmente cerrado" en las fibras ópticas con sistema de reflexión directa
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Bornes de conexión: ...1,5 mm²; funda del cable: Ø 7...13 mm; Prensaestopa: M20 X 1,5
Diagramas y curvas

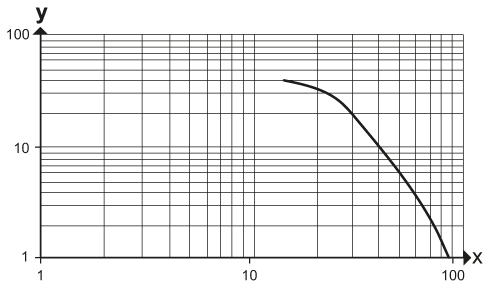

curva de exceso de ganancia
x: Distancia [mm]
y: Factor de exceso de ganancia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — OI5019-00 — 06.03.2003 —
