Sistema réflex
OI5007
OIP-FPKG
Sistema réflex
OI5007
OIP-FPKG
- Alcance muy amplio
- Con bornero giratorio en 90
- Modo luz/oscuridad programable
- Amplio rango de tensión de alimentación
- Alineación sencilla mediante luz roja visible
Características del producto
| Tipo de luz | luz roja |
|---|---|
| Carcasa | Tipo con rosca |
Campo de aplicación
| Característica especial | Filtro de polarización |
|---|---|
| Principio de funcionamiento | Sistema réflex |
Datos eléctricos
| Tensión de alimentación [V] | 10...55 DC |
|---|---|
| Consumo de corriente [mA] | 25; ((24 V)) |
| Clase de protección | II |
| Protección contra inversiones de polaridad | sí |
| Tipo de luz | luz roja |
| Longitud de onda [nm] | 660 |
Salidas
| Alimentación | PNP |
|---|---|
| Función de salida | modo luz / oscuridad; (programable) |
| Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
| Corriente máxima permanente de la salida de conmutación DC [mA] | 250 |
| Frecuencia de conmutación DC [Hz] | 65 |
| Protección contra cortocircuitos | sí |
| Tipo de protección contra cortocircuitos | pulsada |
| Resistente a sobrecargas | sí |
Rango de detección
| Alcance con respecto al reflector [m] | 0,15...2; (Reflector «nido de abeja» Ø 80 E20005) |
|---|---|
| Alcance ajustable | sí |
| Diámetro máx. del punto luminoso [mm] | 200 |
| Dimensiones del punto luminoso aplicables para | con el alcance máximo |
| Filtro de polarización disponible | sí |
Condiciones ambientales
| Temperatura ambiente [°C] | -25...60 |
|---|---|
| Grado de protección | IP 65 |
Homologaciones / pruebas
| CEM |
|
||
|---|---|---|---|
| MTTF [años] | 661 |
Datos mecánicos
| Peso [g] | 127 | |
|---|---|---|
| Carcasa | Tipo con rosca | |
| Dimensiones [mm] | M30 x 1,5 / L = 125 | |
| Nombre de la rosca | M30 x 1,5 | |
| Materiales | PBT; PPO modificado | |
| Material de la lente |
|
Indicaciones / elementos de mando
| Indicación |
|
|---|
Accesorios
| Componentes incluidos |
|
|---|
Notas
| Cantidad por pack | 1 unid. |
|---|
Conexión eléctrica
| Conexión | Bornes de conexión: ...1,5 mm²; funda del cable: Ø 7...13 mm; Prensaestopa: M20 X 1,5 |
|---|
Diagramas y curvas
|

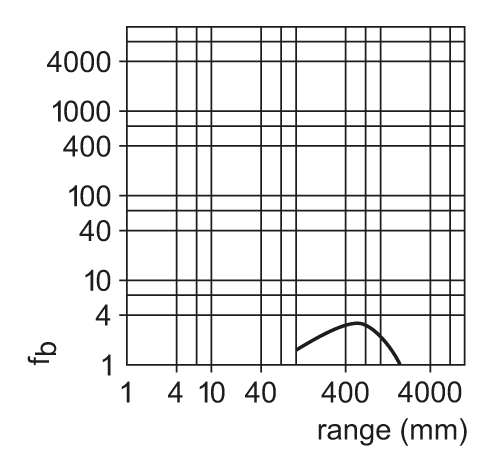

curva de exceso de ganancia
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — OI5007-00 — 13.04.2023 —
OI5007 –
OIP-FPKG
Conexión eléctrica
Bornes de conexión: ...1,5 mm²; funda del cable: Ø 7...13 mm; Prensaestopa: M20 X 1,5
