Sensor de distancia óptico

OGD583

OGDLFPKG/IO-LINK/US

Sensor de distancia óptico

OGD583

OGDLFPKG/IO-LINK/US

  • Visor frontal de plástico inastillable
  • La emisión simultánea del valor de distancia y de la reflectividad aumenta la seguridad en el proceso
  • Identificación y clasificación de objetos en función de la reflectividad
  • Visualización de los valores de distancia a través de IO-Link y de la pantalla bicolor en el equipo
{{ifmVariantName}}



  • ce
  • eac
  • iolink
Datos técnicos
Características del producto
Tipo de luz luz roja
Rango de medición [m] 0,08...1,5
Rango de configuración distancia [m] 0,085...1,5
Rango de configuración reflectividad del objeto [%] 6...900; (reflectividad; 6 % papel negro; 100 % papel blanco)
Interfaz de comunicación IO-Link
Clase de protección láser 1
Dimensiones [mm] 61,7 x 22,5 x 45,2
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 75
Consumo de corriente de la tensión de referencia [V] 24
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 650
Vida útil típ. [h] 50000
Entradas
Entradas Láser activado/desactivado
Salidas
Alimentación PNP
Función de salida 2 x normalmente abierto / normalmente cerrado; (parametrizable)
Corriente máxima por cada salida [mA] 100
Frecuencia de conmutación DC [Hz] 11
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] < 1500
Diámetro máx. del punto luminoso [mm] 5
Dimensiones del punto luminoso aplicables para con el alcance máximo
Supresión de fondo [m] < 20
Rango de configuración / medición
Rango de medición [m] 0,08...1,5
Rango de configuración distancia [m] 0,085...1,5
Rango de configuración reflectividad del objeto [%] 6...900; (reflectividad; 6 % papel negro; 100 % papel blanco)
Frecuencia de medición [Hz] 33
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO
Clase de puerto de maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 5
Datos del proceso IO-Link (cíclico)
función Longitud de bits
Valor del proceso 2 x 16
Estado del equipo 4
Información binaria de conmutación 2
Funciones IO-Link (acíclico) Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 926
Nota
Para más información, consultar el archivo PDF IODD en "Descargas"
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Nota sobre la temperatura ambiente
En caso de temperaturas ambientales < -10 °C es necesaria una fase de calentamiento.
El láser está desactivado.
Temperatura de almacenamiento [°C] -30...80
Grado de protección IP 65; IP 67
Homologaciones / pruebas
Clase de protección láser 1
Nota sobre protección láser
atención: luz láser
clase láser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007.
MTTF [años] 217
Datos mecánicos
Peso [g] 229,15
Dimensiones [mm] 61,7 x 22,5 x 45,2
Materiales Carcasa: inox (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; visor frontal: PMMA
Indicaciones / elementos de mando
Indicación
Estado de conmutación 2 x LED, amarillo
1 x pantalla alfanumérica, 3 dígitos
Elementos de manejo
3 botón pulsador
Accesorios
Componentes incluidos
tuercas de fijación: 2
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12

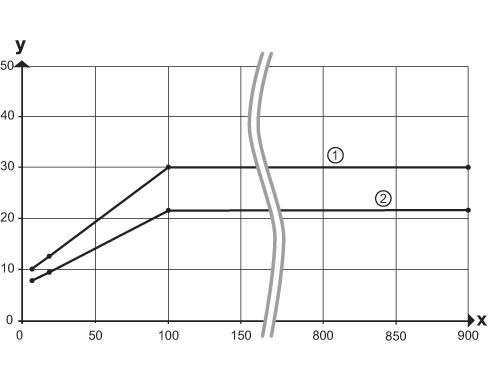

Diagramas y curvas



a: sensor
b: objeto
c: fondo
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
Otros datos
Parámetro Rango de configuración Configuración de fábrica
Uni cm cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 8,5…150 150
nP1 [cm] 8,5…150 20
FP1 [cm] 8,5…150 25
LG1 And,Or,Off Off
dS1 [s] 0…0,1…5 0
dr1 [s] 0…0,1…5 0
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [%] 6…900 6
bP2 [%] 6…900 60
dP2 [%] 6…900 30
HyL Lo/Hi Lo
LG2 And,Or,Off Off
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFO [s] 0...0,1...5 0,1
dIS ON / OFF ON

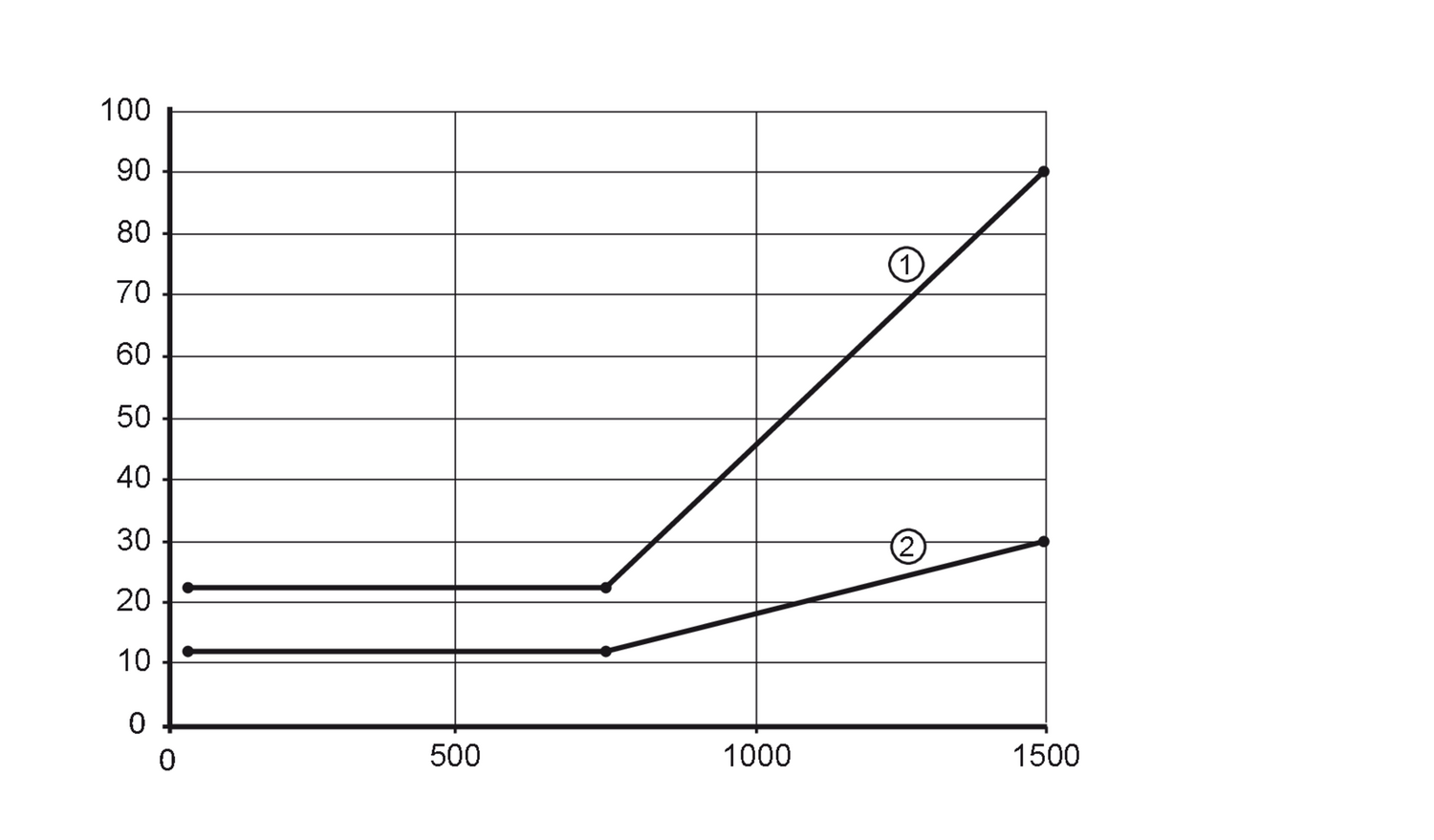

Repetibilidad: 6 σ
Repetibilidad de los valores de medición
Distancia blanco (90 % de remisión) Negro (6 %...90 % de remisión)
85 mm 12,0 mm 22,0 mm
750 mm 12,0 mm 22,0 mm
1500 mm 30,0 mm 90,0 mm
Valores aplicables a
Luz externa sobre el objeto < 10 klx
condiciones ambientales constantes 23 °C / 960 hPa
tiempo mínimo de activación en minutos 10
