Sensor de distancia óptico

Name: OGD250
Brand: ifm
SKU: OGD250
Price: 301010.00 CLP

OGD250

OGDLFCKG/IO-LINK/US

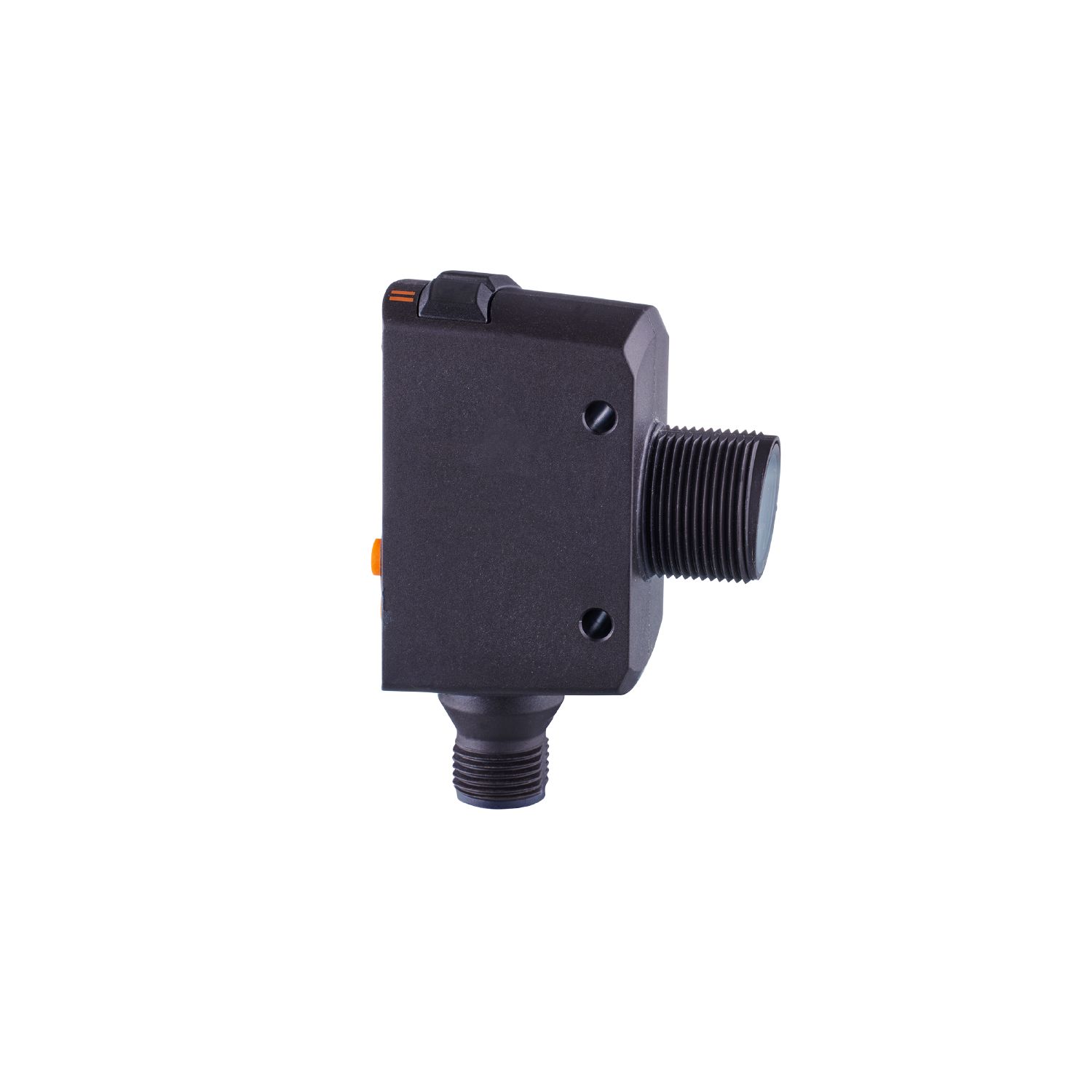

Sensor de distancia óptico

OGD250

OGDLFCKG/IO-LINK/US

Diseño pequeño y compacto con rosca M18 estándar y medición del tiempo de vuelo PMD
Medición de distancias al milímetro y supervisión durante el proceso
Rango de detección o alcance independientes del color
La emisión simultánea del valor de distancia y de la reflectividad aumenta la seguridad en el proceso

Práctico manejo mediante botones o parametrización a través de IO-Link

Características del producto

Tipo de luz	luz roja
Clase de protección láser	1
Carcasa	rectangular con rosca M18

Datos eléctricos

Tensión de alimentación [V]	10...30 DC; ("supply class 2" según cULus)
Consumo de corriente [mA]	45; (24 V)
Clase de protección	III
Protección contra inversiones de polaridad	sí
Tipo de luz	luz roja
Longitud de onda [nm]	650

Entradas

Entradas	Láser activado/desactivado

Salidas

Alimentación	PNP/NPN; (parametrizable)
Función de salida	2 x normalmente abierto / normalmente cerrado; (parametrizable)
Corriente máxima por cada salida [mA]	100
Protección contra cortocircuitos	sí
Tipo de protección contra cortocircuitos	pulsada
Resistente a sobrecargas	sí

Modo operativo: FINE

Frecuencia de conmutación DC [Hz]	20

Modo operativo: STD

Frecuencia de conmutación DC [Hz]	40

Modo operativo: FAST

Frecuencia de conmutación DC [Hz]	60

Rango de detección

Diámetro máx. del punto luminoso [mm]	5
Dimensiones del punto luminoso aplicables para	con el alcance máximo
Supresión de fondo [m]	< 20

Rango de configuración / medición

Rango de configuración reflectividad del objeto [%]	6...900; (reflectividad; 6 % papel negro; 100 % papel blanco)

Modo operativo: FINE

Rango de medición [m]	0,05...2
Frecuencia de medición [Hz]	60

Modo operativo: STD

Rango de medición [m]	0,05...2
Frecuencia de medición [Hz]	120

Modo operativo: FAST

Rango de medición [m]	0,05...1
Frecuencia de medición [Hz]	180

Software / programación

Opciones de parametrización	distancia / reflectividad; histéresis / ventana; Sensitivität; salida de corriente/tensión; modulación secuencial para evitar interferencias mutuas entre sensores del mismo tipo

Interfaces

Interfaz de comunicación

IO-Link

Tipo de transmisión

COM2 (38,4 kBaud)

Revisión IO-Link

1.1.3

Norma SDCI

IEC 61131-9

Perfiles

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

Modo SIO

sí

Clase de puerto de maestro requerido

Tiempo mínimo del ciclo de proceso [ms]

Datos del proceso IO-Link (cíclico)

función	Longitud de bits
Valor del proceso	2 x 16
Estado del equipo	4
Información binaria de conmutación	2

Funciones IO-Link (acíclico)

Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación

DeviceIDs compatibles

Modo de funcionamiento	DeviceID
default	1581

Nota

Para más información, consultar el archivo PDF IODD en "Descargas"

Condiciones ambientales

Temperatura ambiente [°C]

-25...55

Nota sobre la temperatura ambiente

En caso de temperaturas ambientales < -10 °C es necesaria una fase de calentamiento.

El láser está desactivado.

Temperatura de almacenamiento [°C]

-30...80

Grado de protección

IP 65; IP 67

Homologaciones / pruebas

CEM

EN 60947-5-2

Clase de protección láser

Nota sobre protección láser

atención:	luz láser
clase láser:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007.

MTTF [años]

319

Homologación UL

Ta	-25...60 °C
Enclosure type	Type 1
alimentación de tensión	Class 2
Número de registro UL	E174191

Datos mecánicos

Peso [g]	52,06
Carcasa	rectangular con rosca M18
Dimensiones [mm]	61,7 x 22,5 x 45,2
Nombre de la rosca	M18 x 1
Materiales	Carcasa: PPSU; ABS; PMMA; PBT / PC; EPDM; placa frontal: PMMA
Orientación de la óptica	óptica lateral

Indicaciones / elementos de mando

Indicación

Estado de conmutación	2 x LED, amarillo
	1 x pantalla alfanumérica, 4 dígitos

Elementos de manejo

3	botón pulsador

Accesorios

Componentes incluidos

tuercas de fijación: 2

Notas

Cantidad por pack	1 unid.

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A

Diagramas y curvas

a:	sensor
b:	objeto
c:	fondo
x:	distancia sensor / objeto [mm]
y:	distancia mínima objeto / fondo [mm]

curva de histéresis para la medición de distancia / modo de funcionamiento: FINE

1:	fondo cualquiera (6...90 % de remisión)
2:	fondo blanco (90 % de remisión)

curva de histéresis para la medición de distancia / modo de funcionamiento: STD

1:	fondo cualquiera (6...90 % de remisión)
2:	fondo blanco (90 % de remisión)

curva de histéresis para la medición de distancia / modo de funcionamiento: FAST

1:	fondo cualquiera (6...90 % de remisión)
2:	fondo blanco (90 % de remisión)

1:	claro
2:	oscuro
A:	punto de conmutación
B:	punto de desconmutación
x:	Brillo del objeto ( Reflectividad del objeto )
y:	diferencia mínima de reflectividad que se detecta con seguridad

Curva de histéresis para la reflectividad del objeto

Otros datos

Parámetro	Rango de configuración	Configuración de fábrica
SEL1	Dist / Refl	Dist
OU1	Hno, Hnc, Fno, Fnc.OFF	Hno
SP1 [mm]	50...2000	1000
SP1 [%]	6...900	10
nSP1 [mm]	50...2000	900
FSP1 [cm]	50...2000	1100
SF1 [mm]	10...500	50
bSP1 [%]	6...900	40
dSP1 [%]	6...900	30
SF1 [%]	1...100	10
dS1 [s]	0…0,1…5	0
dr1 [s]	0…0,1…5	0
SEL2	Dist / Refl	Dist
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [mm]	50…2000	2000
SP2 [%]	6…900	6
nSP2 [mm]	50…2000	1800
FSP2 [mm]	50…2000	2000
SF2 [mm]	10…500	50
bSP2 [%]	6…900	20
dSP2 [%]	6…900	10
SF2 [%]	1…100	10
dS2 [s]	0…0,01...5	0
dr2 [s]	0…0,01...5	0
dSO [s]	0…0,01...5	0,1
diS	On / OFF	On
colr	rEd; GrEn; r1ou; G1ou; r2ou; G2ou; r-12; G-ou	G1ou
P-n	PNP,NPN	PNP
OPEr (operating mode)	FINE,STD, FAST	FINE
SEQ	auto; S1...S5	auto

Valores aplicables a
Luz externa sobre el objeto	< 10 klx
condiciones ambientales constantes	23 °C / 960 hPa
tiempo mínimo de activación en minutos	15
