Sistema réflex
OC5210
OCPGFCKG/US-100
Sistema réflex
OC5210
OCPGFCKG/US-100
Este artículo ya no está disponible - ficha de archivo
Artículos alternativos: O5G500 Comparador de productos: OC5210 / O5G500 Al seleccionar un artículo alternativo tenga en cuenta que los datos técnicos pueden variar.
Características del producto
| Tipo de luz | luz roja |
|---|---|
| Carcasa | rectangular |
Campo de aplicación
| Característica especial | Filtro de polarización |
|---|---|
| Principio de funcionamiento | Sistema réflex |
Datos eléctricos
| Tensión de alimentación [V] | 10...30 DC |
|---|---|
| Consumo de corriente [mA] | < 30 |
| Clase de protección | II |
| Protección contra inversiones de polaridad | sí |
| Tipo de luz | luz roja |
| Longitud de onda [nm] | 660 |
Salidas
| Alimentación | PNP/NPN |
|---|---|
| Función de salida | modo luz / oscuridad; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC [V] | 2,9 |
| Corriente máxima permanente de la salida de conmutación DC [mA] | 100 |
| Frecuencia de conmutación DC [Hz] | 1500 |
| Protección contra cortocircuitos | sí |
| Tipo de protección contra cortocircuitos | pulsada |
| Resistente a sobrecargas | sí |
Rango de detección
| Alcance [m] | < 3; (Reflector «nido de abeja» Ø 80 E20005) |
|---|---|
| Alcance ajustable | sí |
| Diámetro máx. del punto luminoso [mm] | 60 |
| Dimensiones del punto luminoso aplicables para | con el alcance máximo |
| Filtro de polarización disponible | sí |
Condiciones ambientales
| Temperatura ambiente [°C] | -40...60 |
|---|---|
| Grado de protección | IP 67 |
Homologaciones / pruebas
| CEM |
|
|---|
Datos mecánicos
| Carcasa | rectangular | |
|---|---|---|
| Dimensiones [mm] | 49 x 15 x 42 | |
| Materiales | zinc conformado a presión | |
| Material de la lente |
|
Indicaciones / elementos de mando
| Indicación |
|
|---|
Accesorios
| Componentes incluidos |
|
|---|
Notas
| Cantidad por pack | 1 unid. |
|---|
Conexión eléctrica
| Conexión | Conector: 1 x M12; codificación: A |
|---|
Diagramas y curvas
|

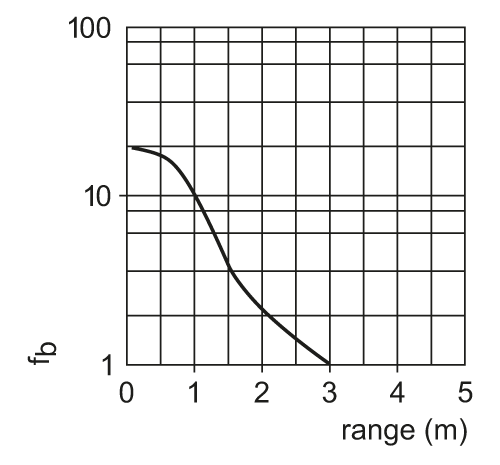

curva de exceso de ganancia
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — OC5210-00 — 20.03.2006 —
OC5210 –
OCPGFCKG/US-100
Conexión eléctrica
Conector: 1 x M12; codificación: A
