Sistema de reflexión directa

O6T309

O6T-FPKG/AS/4P

Sistema de reflexión directa

O6T309

O6T-FPKG/AS/4P

  • Robusta carcasa de acero inoxidable para el uso en la industria alimentaria
  • Resistente a limpiezas a alta presión con detergentes agresivos
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Ajuste intuitivo del rango de detección y de la función de la salida
  • Rango de detección muy amplio independientemente del color del objeto
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Datos técnicos
Características del producto
Tipo de luz luz roja
Carcasa rectangular
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 16; ((24 V))
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 633
Salidas
Alimentación PNP
Función de salida modo luz / oscuridad; (seleccionable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Rango de detección
Alcance [mm] 5...500; (papel blanco 200 x 200 mm 90% de remisión)
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 15
Dimensiones del punto luminoso aplicables para con el alcance máximo
Rango de detección - valor final [mm] 100...500
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Device Identification; Binary Data Channel
Modo SIO
Clase de puerto de maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 2,5
Datos del proceso IO-Link (cíclico)
función Longitud de bits
Valor del proceso 8
Información binaria de conmutación 1
Funciones IO-Link (acíclico) Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 423
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 65; IP 67; IP 68; IP 69K
Homologaciones / pruebas
CEM
EN 60947-5-2
MTTF [años] 681
Homologación UL
Número de homologación UL E010
Datos mecánicos
Peso [g] 34,4
Carcasa rectangular
Dimensiones [mm] 41,3 x 13 x 21
Materiales Carcasa: inox (1.4404 / 316L); plástico: PPSU; Junta de estanqueidad: EPDM
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
Notas
Notas
tensión de alimentación "supply class 2" según cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M8; codificación: A
Diagramas y curvas

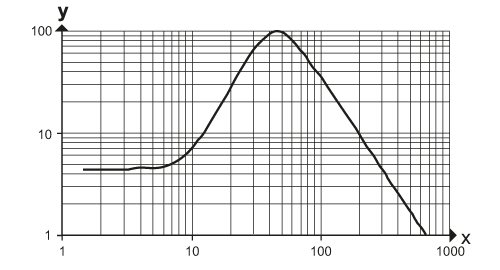

curva de exceso de ganancia
x: Distancia [mm]
y: Factor de exceso de ganancia
