Características del producto
Tipo de luz |
luz roja |
Clase de protección láser |
1 |
Carcasa |
rectangular |
Campo de aplicación
Principio de funcionamiento |
Barrera fotoélectrica |
Datos eléctricos
Tensión de alimentación [V] |
10...30 DC |
Consumo de corriente [mA] |
10; (24 V) |
Clase de protección |
III |
Resistente a inversiones de polaridad |
sí |
Tipo de luz |
luz roja |
Longitud de onda [nm] |
650 |
Rango de detección
Emisor / receptor |
emisor |
Alcance [m] |
< 15 |
Diámetro del objeto detectable más pequeño [mm] |
7; (15 m) |
Diámetro máx. del punto luminoso [mm] |
35 |
Dimensiones del punto luminoso aplicables para |
con el alcance máximo |
Interfaces
Interfaz de comunicación |
IO-Link |
Tipo de transmisión |
COM2 (38,4 kBaud) |
Revisión IO-Link |
1.1 |
Norma SDCI |
IEC 61131-9 |
Perfiles |
Smart Sensor: Device Identification, Device Diagnosis |
Modo SIO |
sí |
Clase de puerto de maestro requerido |
A |
Tiempo mínimo del ciclo de proceso [ms] |
2,5 |
Datos del proceso IO-Link (cíclico) |
función |
Longitud de bits |
Valor del proceso |
8 |
Estado del equipo |
4 |
|
Funciones IO-Link (acíclico) |
Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación |
DeviceIDs compatibles |
Modo de funcionamiento |
DeviceID |
default |
523 |
|
Condiciones ambientales
Temperatura ambiente [°C] |
-10...60 |
Grado de protección |
IP 65; IP 67 |
Homologaciones / pruebas
CEM |
|
Clase de protección láser |
1 |
Nota sobre protección láser |
atención: |
luz láser |
clase láser: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007. |
|
MTTF [años] |
697 |
Datos mecánicos
Peso [g] |
33,2 |
Carcasa |
rectangular |
Dimensiones [mm] |
35,4 x 13 x 21 |
Materiales |
Carcasa: ABS; PPSU; Junta de estanqueidad: EPDM |
Material de la lente |
|
Orientación de la óptica |
óptica lateral |
Par de apriete [Nm] |
0,5; (tornillos de fijación) |
Indicaciones / elementos de mando
Indicación |
Disponibilidad |
1 x LED, verde |
|
Notas
Notas |
tensión de alimentación "supply class 2" según cULus |
|
Cantidad por pack |
1 unid. |
Conexión eléctrica - Conector macho
Conexión |
Cable: 0,3 m, PUR, negro, Ø 3,7 mm; 3 x 0,25 mm² |
Conexión |
Conector: 1 x M12; codificación: A |

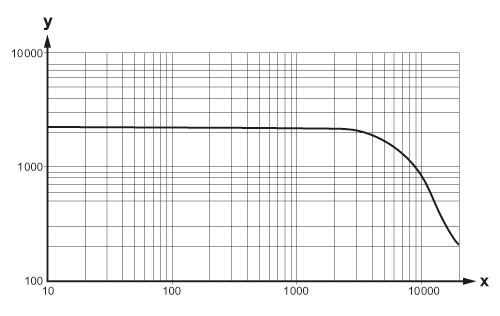

Diagramas y curvas
|
x:
|
Abstand [mm] |
y:
|
Funktionsreservefaktor |
|
