O6P701

Sistema réflex

O6PLFPKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

  • ce
  • cul
  • iolink
Descarga
Technische Details
Características del producto
Tipo de luz luz roja
Clase de protección láser 1
Carcasa rectangular
Dimensiones [mm] 35,4 x 13 x 21
Campo de aplicación
Principio de funcionamiento Sistema réflex
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 15; (24 V)
Clase de protección III
Resistente a inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 650
Salidas
Alimentación PNP
Función de salida modo luz / oscuridad; (seleccionable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1000
Tipo de protección contra cortocircuitos pulsada
Rango de detección
Alcance [m] 0,075...8; (referido a un reflector 50x 50 mm (E20722))
Diámetro máx. del punto luminoso [mm] 17
Dimensiones del punto luminoso aplicables para con el alcance máximo
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
ID de equipo IO-Link 525d / 00020D h
Perfiles Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
Modo SIO
Clase de puerto de maestro requerido A
Condiciones ambientales
Temperatura ambiente [°C] -10...60
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
Clase de protección láser 1
Nota sobre protección láser
atención: luz láser
clase láser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007.
MTTF [años] 636
Datos mecánicos
Peso [g] 34,5
Carcasa rectangular
Dimensiones [mm] 35,4 x 13 x 21
Materiales Carcasa: ABS; PPSU; Junta de estanqueidad: EPDM
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Par de apriete [Nm] 0,5; (tornillos de fijación)
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
Notas
Notas
tensión de alimentación "supply class 2" según cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 0,3 m, PUR, negro, Ø 3,7 mm; 3 x 0,25 mm²
Conexión Conector: 1 x M12

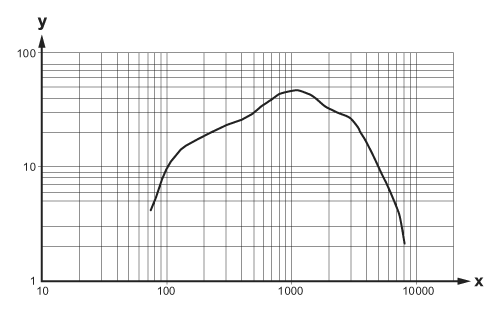

Diagramas y curvas

x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — O6P701-00 —
