Sistema réflex

O6P309

O6P-FPKG/AS/4P

Sistema réflex

O6P309

O6P-FPKG/AS/4P

  • Robusta carcasa de acero inoxidable para el uso en la industria alimentaria
  • Resistente a limpiezas a alta presión con detergentes agresivos
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Alcance muy amplio independientemente del color del objeto
  • Ajuste intuitivo de la sensibilidad y de la función de la salida
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Datos técnicos
Características del producto
Tipo de luz luz roja
Carcasa rectangular
Campo de aplicación
Característica especial Filtro de polarización
Principio de funcionamiento Sistema réflex
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 12; ((24 V))
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 633
Salidas
Alimentación PNP
Función de salida modo luz / oscuridad; (seleccionable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Rango de detección
Alcance con respecto al reflector [m] 0,05...5; (Reflector «nido de abeja» Ø 80 E20005)
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 150
Dimensiones del punto luminoso aplicables para con el alcance máximo
Filtro de polarización disponible
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Device Identification; Binary Data Channel
Modo SIO
Clase de puerto de maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 2,5
Datos del proceso IO-Link (cíclico)
función Longitud de bits
Valor del proceso 8
Información binaria de conmutación 1
Funciones IO-Link (acíclico) Marcado específico de la aplicación; Contador de horas de funcionamiento; contador de ciclos de conmutación
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 422
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 65; IP 67; IP 68; IP 69K
Homologaciones / pruebas
CEM
EN 60947-5-2
MTTF [años] 681
Homologación UL
Número de homologación UL E010
Datos mecánicos
Peso [g] 34,4
Carcasa rectangular
Dimensiones [mm] 41,3 x 13 x 21
Materiales Carcasa: inox (1.4404 / 316L); plástico: PPSU; Junta de estanqueidad: EPDM
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
Notas
Notas
tensión de alimentación "supply class 2" según cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M8; codificación: A
Diagramas y curvas

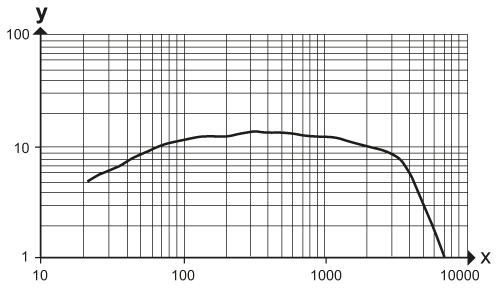

curva de exceso de ganancia
x: Distancia [mm]
y: Factor de exceso de ganancia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — O6P309-00 — 21.01.2021 —
