| Características del producto |
| Resolución de imagen en 3D [px] |
176 x 132 |
| Ángulo de apertura 3D [°] |
40 x 30; (valor nominal sin corrección de distorsión) |
| Velocidad de lectura máx. [Hz] |
25 |

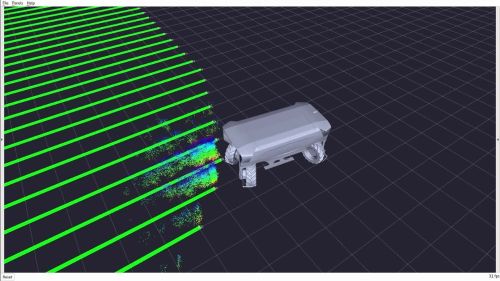

| Campo de aplicación |
| Aplicación |
dimensionamiento de objetos; supervisión de contenido completo; Supervisión de nivel; supervisión de distancia; supervisión de volumen |
| Datos eléctricos |
| Tensión de alimentación [V] |
20,4...28,8 DC; (EN 61131-2) |
| Consumo de corriente [mA] |
< 2400; (corriente pico pulsada; valor típico: 420; valor máximo: 1600) |
| Potencia absorbida [W] |
10; (valor típico) |
| Clase de protección |
III |
| Sensor de imagen |
PMD 3D ToF-Chip |
| Iluminación interna |
sí; (Infrarrojos: 850 nm radiación invisible LED) |
| Entradas/salidas |
| Número de entradas y salidas |
Número de entradas digitales: 2; Número de salidas digitales: 3; Número de salidas analógicas: 1 |
| Entradas |
| Disparador |
24 V PNP/NPN (IEC 61131-2 Typ 3) |
| Número de entradas digitales |
2 |
| Conexionado de las entradas digitales |
24 V PNP/NPN; (configurable; IEC 61131-2 Typ 3) |
| Salidas |
| Número total de salidas |
3 |
| Número de salidas digitales |
3; (configurable) |
| Función de salida |
24 V PNP/NPN; (EN 61131-2) |
| Caída de tensión máx. de la salida de conmutación DC [V] |
1 |
| Corriente máxima por cada salida [mA] |
100 |
| Número de salidas analógicas |
1 |
| Salida analógica de corriente [mA] |
4...20 |
| Carga máx. [Ω] |
500 |
| Salida analógica de tensión [V] |
0...10 |
| Resistencia mín. de carga [Ω] |
10000 |
| Protección contra cortocircuitos |
sí |
| Tipo de protección contra cortocircuitos |
pulsada |
| Resistente a sobrecargas |
sí |
| Rango de detección |
| Alcance operativo [mm] |
300...10000 |
| Nota sobre el alcance operativo |
| tamaño del objeto: 200 x 200 mm |
| reflectividad: 18 % |
|
| Resolución de imagen en 3D [px] |
176 x 132 |
| Ángulo de apertura 3D [°] |
40 x 30; (valor nominal sin corrección de distorsión) |
| Velocidad de lectura máx. [Hz] |
25 |
| Rango de configuración / medición |
| Rango de medición [m] |
< 30 |
| Software / programación |
| Opciones de parametrización |
a través del PC con el software ifm Vision Assistant |
| Interfaces |
| Interfaz de comunicación |
Ethernet |
| Ethernet |
| Número de interfaces Ethernet |
1 |
| Estándar de transmisión |
10Base-T; 100Base-TX |
| Velocidad de transmisión |
10; 100 |
| Protocolo |
TCP/IP; PROFINET IO; EtherNet/IP |
| Valores por defecto |
| Dirección IP: 192.168.0.69 |
| máscara de subred: 255.255.255.0 |
| dirección IP de la puerta de enlace: 192.168.0.201 |
|
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-10...50 |
| Temperatura de almacenamiento [°C] |
-40...85 |
| Grado de protección |
IP 65; IP 67 |
| Protección contra luz externa máx. [klx] |
8; (en caso de precisión de medición y repetibilidad reducidas: < 100) |
| Homologaciones / pruebas |
| CEM |
| DIN EN 61000-6-4 |
emisión de perturbaciones / entorno industrial |
| DIN EN 61000-6-2 |
inmunidad a perturbaciones / entorno industrial |
|
| Resistencia a choques |
| DIN EN 60068-2-27 |
50 g / (11 ms) no repetidamente |
| DIN EN 60068-2-27 |
40 g / (6 ms) repetidamente |
|
| Resistencia a vibraciones |
| DIN EN 60068-2-6 |
2 g / (10...150 Hz) |
| DIN EN 60068-2-64 |
2,3 g RMS / (10...500 Hz) |
|
| Seguridad fotobiológica |
grupo libre; (DIN EN 62471) |
| Seguridad eléctrica |
| DIN EN 61010-2-201 |
suministro eléctrico solo a través de circuitos de corriente MBTP |
|
| MTTF [años] |
43,08 |
| Datos mecánicos |
| Peso [g] |
803,5 |

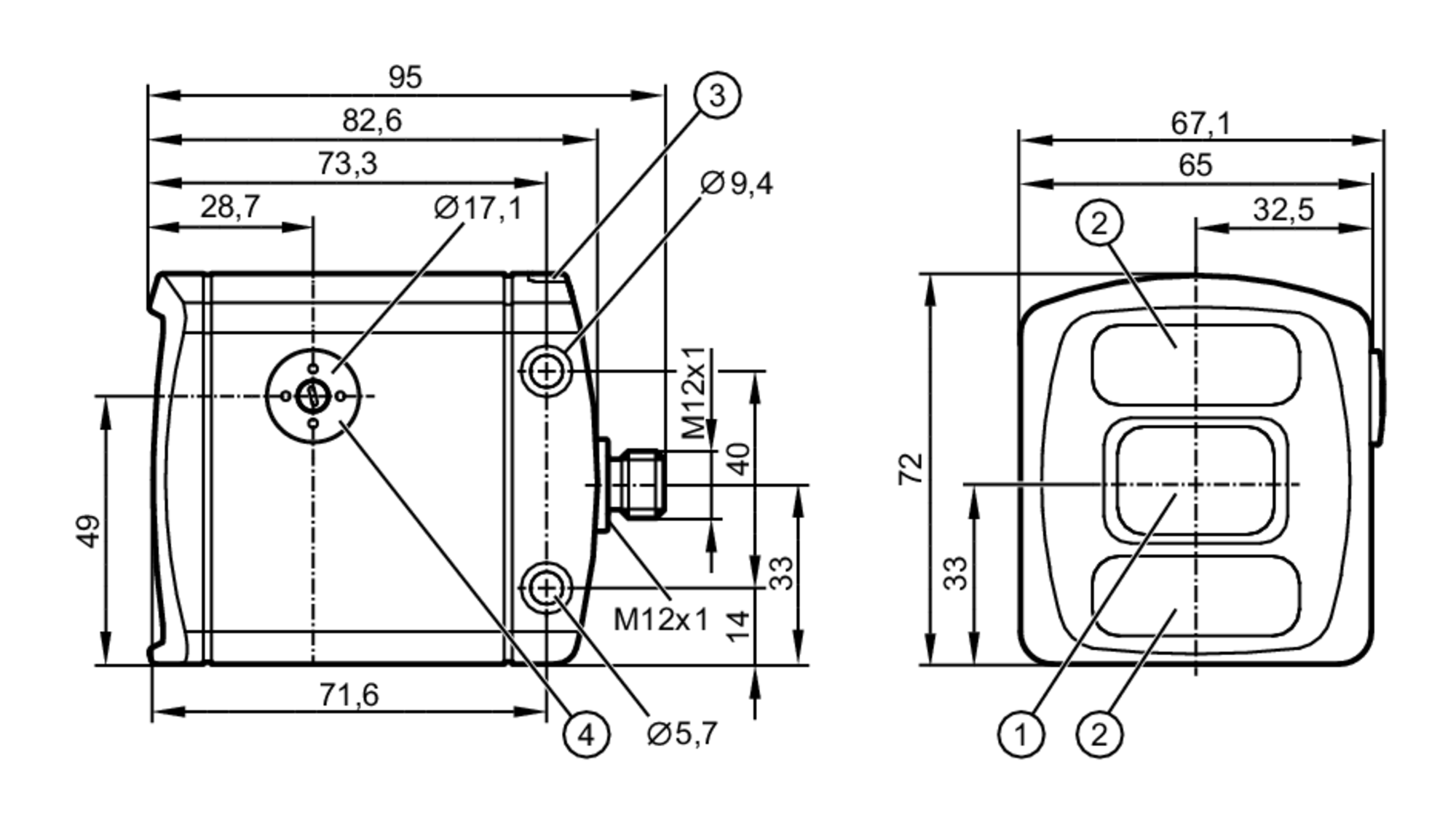

| Dimensiones [mm] |
72 x 67,1 x 82,6 |
| Materiales |
Carcasa: aluminio fundido; placa frontal: Gorilla Glass; indicador de funcionamiento: PA |
| Indicaciones / elementos de mando |
| Indicación |
| función |
2 x LED, verde Ethernet Disponibilidad |
| Estado de conmutación |
2 x LED, amarillo OUT 1 OUT 2 |
|
| Accesorios |
| Componentes incluidos |
|
| Notas |
| Cantidad por pack |
1 unid. |
| Conexión eléctrica - Conexión de proceso |
|
Conector: 1 x M12; codificación: A |
| Conexión eléctrica - Ethernet |
|
Conector: 1 x M12; codificación: D |
| Otros datos |
| tamaño del campo de visión con corrección de distorsión |
| rango de medición / distancia [m] |
Longitud [m] |
Ancho [m] |
|
|
| 0,50 |
0,26 |
0,35 |
|
|
| 1,00 |
0,52 |
0,69 |
|
|
| 2,00 |
1,04 |
1,39 |
|
|
| 3,00 |
1,56 |
2,08 |
|
|
| 4,00 |
2,08 |
2,78 |
|
|
| 5,00 |
2,61 |
3,47 |
|
|
|
