Sensor de nivel continuo (ondas radar guiadas)

LR8020

LR0000--BR34ASPKG/US

Sensor de nivel continuo (ondas radar guiadas)

LR8020

LR0000--BR34ASPKG/US

  • Para la supervisión fiable del nivel de tanques y depósitos
  • Ideal para agua, aceites y líquidos refrigerantes
  • Sistema modular de componentes electrónicos de evaluación y varilla de sonda
  • Adaptación a distintas alturas de depósito acortando la varilla de sonda
En los conectores hembra de 8 polos, los colores de los hilos no están normalizados. Observar siempre el conexionado del sensor y de los conectores hembra (véase ficha técnica). Tenga en cuenta las indicaciones técnicas del apartado "Descargas".
{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
Datos técnicos
Características del producto
Número de entradas y salidas Número de salidas digitales: 4
Longitud de varilla L [mm] 100...2000
Conexión de proceso G 3/4 rosca exterior
Campo de aplicación
Característica especial Contactos dorados
Fluidos Fluidos líquidos
Constante dieléctrica del fluido ≥ 1,8; (para los fluidos con una constante dieléctrica entre 1,8...5 (p.ej. aceites), se requiere la utilización de un tubo coaxial)
Fluidos recomendados agua; fluidos acuosos; aceites; fluidos a base de aceite
Temperatura del fluido [°C] -25...80; (90 < 1 h)
Presión del depósito [bar] -1...16
Datos eléctricos
Tensión de alimentación [V] 18...30 DC
Consumo de corriente [mA] < 25
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] < 3
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 4
Salidas
Número total de salidas 4
Señal de salida señal de conmutación; IO-Link
Alimentación PNP/NPN
Número de salidas digitales 4
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Longitud de varilla L [mm] 100...2000
Zona activa A [mm] L-40; (Para configuración con aceite y fluidos a base de aceite: L-60)
Zona inactiva I1 / I2 [mm] 30 / 10; (Para configuración con aceite y fluidos a base de aceite: 30 / 30)
Frecuencia de medición [Hz] 4
Rango de configuración
Punto de conmutación SP [mm] ≥ 15...L-30
Nota sobre el punto de conmutación SP
Para configuración con aceite y fluidos a base de aceite: 35...L-30
Punto de desconmutación rP [mm] ≥ 10...L-35
Nota sobre el punto de desconmutación rP
Para configuración con aceite y fluidos a base de aceite: 30...L-35
En intervalos de [mm] 5
Histéresis [mm] > 5
Precisión / variaciones
Repetibilidad [mm] ± 5
Error de medición [mm] ± 7
Error de offset [mm] 5
Resolución [mm] 1
Influencia de la temperatura por cada 10 K ± 0,2 %
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO
Clase de puerto de maestro requerido A
Datos del proceso analógicos 3
Datos del proceso binarios 4
Tiempo mínimo del ciclo de proceso [ms] 3,2
DeviceIDs compatibles
Modo de funcionamiento DeviceID
predeterminado 908
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Temperatura de almacenamiento [°C] -40...85
Grado de protección IP 68; IP 69K; (7 días / 1 m de profundidad del agua / 0,1 bar: IP 68)
Homologaciones / pruebas
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3 : en depósitos metálicos cerrados
DIN EN 61000-6-4 : en depósitos metálicos abiertos o de plástico
Resistencia a choques
DIN EN 60068-2-27 50 g (11 ms) / 25 g (6 ms) con sonda de referencia 0,5 m
Resistencia a vibraciones
DIN EN 60068-2-6 5 g (10...2000 Hz) / 1 g (5...200 Hz) con sonda de referencia 0,5 m
MTTF [años] 242
Homologación UL
Número de homologación UL H011
Número de registro UL E174191
Datos mecánicos
Peso [g] 485,1
Materiales inox (1.4301 / 304); inox (1.4404 / 316L); FKM; PEI
Materiales en contacto con el fluido inox (1.4305 / 303); conexión de la sonda: 1.4435 (inox / 316L); PTFE; FKM; Junta de estanqueidad: NBR reforzado con fibra
Conexión de proceso G 3/4 rosca exterior
Notas
Cantidad por pack 1 unid.
Conexión eléctrica - Conector macho
Conexión Conector: 1 x M12; Contactos: dorado
Diagramas y curvas

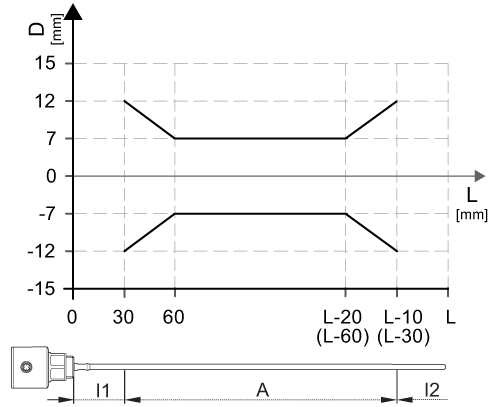

Error de medición D en el límite de la zona activa de la sonda
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — LR8020-01 — 08.08.2019 —
