Características del producto
Número de entradas y salidas |
Número de salidas digitales: 2 |
Longitud de varilla L [mm] |
100...2000 |
Conexión de proceso |
conexión de rosca 3/4" NPT rosca exterior |
Campo de aplicación
Característica especial |
Contactos dorados |
Aplicación |
para aplicaciones industriales |
Fluidos |
Fluidos líquidos |
Constante dieléctrica del fluido |
> 5 |
Fluidos recomendados |
agua; fluidos acuosos |
Temperatura del proceso [°C] |
-25...80; (90 < 1 h ; véase la nota en el apartado de observaciones) |
Resistencia a la presión [bar] |
16 |
Resistencia al vacío [mbar] |
-1000 |
Datos eléctricos
Tensión de alimentación [V] |
18...30 DC |
Consumo de corriente [mA] |
< 25 |
Clase de protección |
III |
Protección contra inversiones de polaridad |
sí |
Retardo a la disponibilidad [s] |
< 3 |
Principio de medición |
Ondas radar guiadas |
Entradas/salidas
Número de entradas y salidas |
Número de salidas digitales: 2 |
Salidas
Número total de salidas |
2 |
Señal de salida |
señal de conmutación; IO-Link |
Alimentación |
PNP/NPN |
Número de salidas digitales |
2 |
Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable) |
Caída de tensión máx. de la salida de conmutación DC [V] |
2,5 |
Corriente máxima permanente de la salida de conmutación DC [mA] |
200 |
Protección contra cortocircuitos |
sí |
Tipo de protección contra cortocircuitos |
pulsada |
Resistente a sobrecargas |
sí |
Rango de configuración / medición
Longitud de varilla L [mm] |
100...2000 |
Zona activa A [mm] |
L-40 |
Zona inactiva I1 / I2 [mm] |
30 / 10 |
Frecuencia de medición [Hz] |
4 |
Rango de configuración
Punto de conmutación SP [mm] |
15...L-30 |
Punto de desconmutación rP [mm] |
10... L-35 |
En intervalos de [mm] |
5 |
Histéresis [mm] |
> 5 |
Precisión / variaciones
Repetibilidad [mm] |
5 |

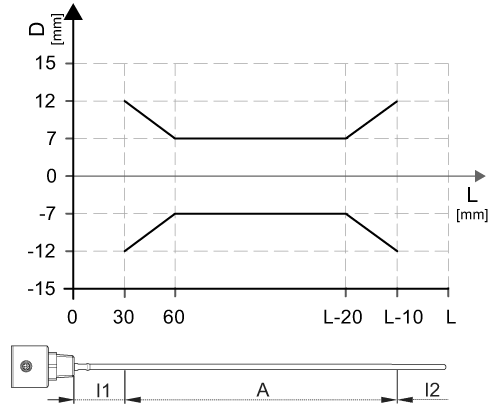

Error de medición [mm] |
± 7 |
Error de offset [mm] |
5 |
Resolución [mm] |
1 |
Influencia de la temperatura por cada 10 K |
± 0,2 % |
Interfaces
Interfaz de comunicación |
IO-Link |
Tipo de transmisión |
COM2 (38,4 kBaud) |
Revisión IO-Link |
1.1 |
Norma SDCI |
IEC 61131-9 |
Perfiles |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
Modo SIO |
sí |
Clase de puerto de maestro requerido |
A |
Datos del proceso analógicos |
3 |
Datos del proceso binarios |
2 |
Tiempo mínimo del ciclo de proceso [ms] |
3,2 |
DeviceIDs compatibles |
Modo de funcionamiento |
DeviceID |
default |
979 |
|
Condiciones ambientales
Temperatura ambiente [°C] |
-25...60 |
Temperatura de almacenamiento [°C] |
-40...85 |
Grado de protección |
IP 68; IP 69K; (7 días / 1 m de profundidad del agua / 0,1 bar: IP 68) |
Homologaciones / pruebas
CEM |
DIN EN 61000-6-2 |
|
DIN EN 61000-6-3 |
: en depósitos metálicos cerrados |
DIN EN 61000-6-4 |
: en depósitos metálicos abiertos o de plástico |
|
Resistencia a choques |
DIN EN 60068-2-27 |
50 g (11 ms) / 25 g (6 ms) con sonda de referencia 0,5 m |
|
Resistencia a vibraciones |
DIN EN 60068-2-6 |
5 g (10...2000 Hz) / 1 g (5...200 Hz) con sonda de referencia 0,5 m |
|
MTTF [años] |
286 |
Homologación UL |
Número de homologación UL |
H010 |
Número de registro UL |
E174191 |
|
Datos mecánicos
Peso [g] |
441,7 |
Materiales |
inox (1.4301 / 304); inox (1.4404 / 316L); FKM; PEI |
Materiales en contacto con el fluido |
inox (1.4305 / 303); conexión de la sonda: 1.4435 (inox / 316L); PTFE; FKM |
Conexión de proceso |
conexión de rosca 3/4" NPT rosca exterior |
Notas
Notas |
Para altas temperaturas del proceso: la temperatura en la conexión de proceso es determinante. La temperatura real del fluido puede ser mayor. |
Cantidad por pack |
1 unid. |
Conexión eléctrica - Conector macho
Conexión |
Conector: 1 x M12; codificación: A; Contactos: dorado |
