Sensor de conductividad inductivo
LDL200
IND CONDUCTIVITY HYG ASF-V
Sensor de conductividad inductivo
LDL200
IND CONDUCTIVITY HYG ASF-V
- Reduce las imprecisiones de los procesos de limpieza basados en tiempo
- Aumento del rendimiento del proceso gracias a la alta flexibilidad del punto de medición
- El diseño compacto y de alta calidad evita fallos y paradas imprevistas
- Sencilla instalación y puesta en marcha
- Transmisión digital sin pérdidas de los valores de medición
lo digital se une a lo analógico: integración analógica de sensores IO-Link modernos. Con el EIO104 es posible implementar dos señales analógicas de sensores inteligentes IO-Link con varios valores del proceso.
Características del producto
| Número de entradas y salidas | Número de salidas analógicas: 1 |
|---|---|
| Conexión de proceso | G 1 rosca exterior Aseptoflex Vario |
Campo de aplicación
| Característica especial | Contactos dorados | |||
|---|---|---|---|---|
| Fluidos | Fluidos líquidos conductores | |||
| Nota sobre los fluidos |
|
|||
| No utilizable para | Véase el capítulo "Uso previsto" de las instrucciones de uso. | |||
| Temperatura del fluido [°C] | -25...100; (< 1 h: 150) | |||
| Resistencia a la presión [bar] | 16 | |||
| Resistencia al vacío [mbar] | -1000 |
Datos eléctricos
| Tensión de alimentación [V] | 18...30 DC |
|---|---|
| Consumo de corriente [mA] | < 100 |
| Clase de protección | III |
| Protección contra inversiones de polaridad | sí |
| Retardo a la disponibilidad [s] | 2 |
| Principio de medición | induktiv |
Entradas/salidas
| Número de entradas y salidas | Número de salidas analógicas: 1 |
|---|
Salidas
| Número total de salidas | 1 |
|---|---|
| Señal de salida | señal analógica; IO-Link |
| Función de salida | salida analógica; escalable; seleccionable conductividad / Temperatura |
| Número de salidas analógicas | 1 |
| Salida analógica de corriente [mA] | 4...20 |
| Carga máx. [Ω] | 500 |
Rango de configuración / medición
| Rango de medición [µS/cm] | 100...1000000 |
|---|
| Rango de medición [°C] | -25...150 |
|---|
Precisión / variaciones
| Precisión en el rango de medición | 2 % MW ± 25 µS/cm | ||||||
|---|---|---|---|---|---|---|---|
| Resolución [µS/cm] |
|
||||||
| Deriva [%/K] | 0,1 %/K MW ± 25 µS/cm | ||||||
| Repetibilidad | 1 % MW ± 25 µS/cm | ||||||
| Estabilidad a largo plazo | 0,5 % MW ± 25 µS/cm |
| Precisión [K] | 20...50 °C: < ± 0,2 K; -25...150 °C: < ± 1,5 K |
|---|---|
| Repetibilidad [K] | 0,2 |
| Resolución [K] | 0,1 |
Tiempos de respuesta
| Tiempo de respuesta [s] | < 2; (T09; Atenuación = 0) |
|---|
| Tiempo de respuesta [s] | < 40; (T09) |
|---|
Interfaces
| Interfaz de comunicación | IO-Link | ||||
|---|---|---|---|---|---|
| Tipo de transmisión | COM2 (38,4 kBaud) | ||||
| Revisión IO-Link | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Perfiles | Measuring Sensor, Identification and Diagnosis | ||||
| Modo SIO | no | ||||
| Clase de puerto de maestro requerido | A | ||||
| Datos del proceso analógicos | 1 | ||||
| Tiempo mínimo del ciclo de proceso [ms] | 5,6 | ||||
| DeviceIDs compatibles |
|
Condiciones ambientales
| Temperatura ambiente [°C] | -40...60 |
|---|---|
| Temperatura de almacenamiento [°C] | -40...85 |
| Grado de protección | IP 68; IP 69K; (7 días / profundidad de agua 3 m / 0,3 bar: IP 68) |
Homologaciones / pruebas
| CEM |
|
||||
|---|---|---|---|---|---|
| Resistencia a choques |
|
||||
| Resistencia a vibraciones |
|
||||
| MTTF [años] | 129 |
Datos mecánicos
| Peso [g] | 692,6 |
|---|---|
| Materiales | inox (1.4404 / 316L); PEEK; PEI; FKM |
| Materiales en contacto con el fluido | PEEK |
| Conexión de proceso | G 1 rosca exterior Aseptoflex Vario |
Notas
| Notas |
|
|
|---|---|---|
| Notas | lo digital se une a lo analógico: integración analógica de sensores IO-Link modernos. Con el EIO104 es posible implementar dos señales analógicas de sensores inteligentes IO-Link con varios valores del proceso. | |
| Cantidad por pack | 1 unid. |
Conexión eléctrica
| Conexión | Conector: 1 x M12 (EN 61067-2-101); codificación: A; Contactos: dorado |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — LDL200-01 — 13.04.2023 —
LDL200 –
IND CONDUCTIVITY HYG ASF-V
- 1
- Junta de estanqueidad
- 2
- Chaflán de estanqueidad

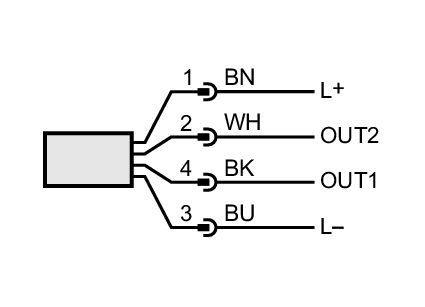

Conexión eléctrica
Conector: 1 x M12 (EN 61067-2-101); codificación: A; Contactos: dorado
Conexión
- OUT1
- IO-Link
- OUT2
- salida analógica
- identificación de colores según DIN EN 60947-5-2
- Colores de los hilos :
- BK =
- negro
- BN =
- marrón
- BU =
- azul
- WH =
- blanco
