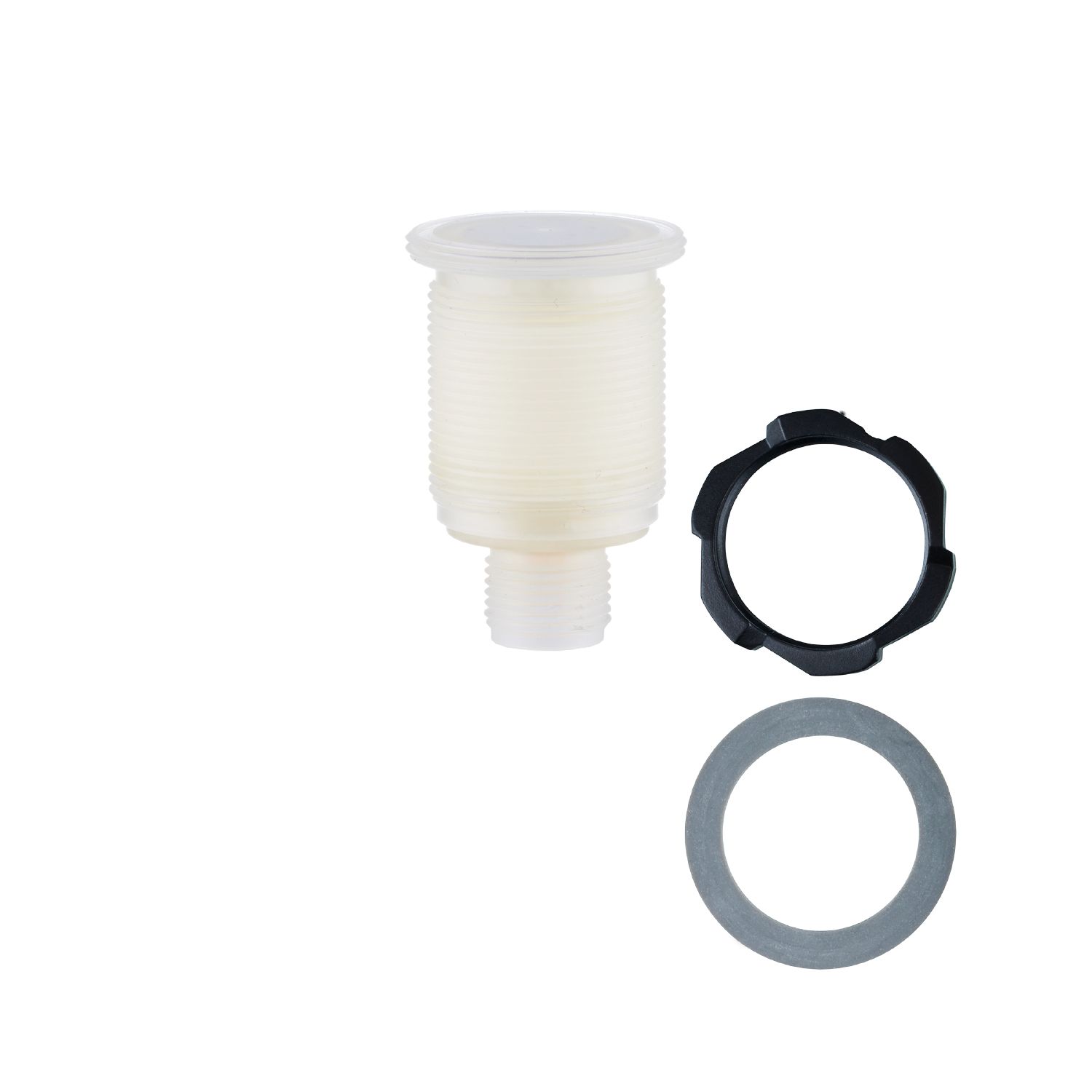

indicador luminoso M22

KTV101

KTE-VOKM--RKG/US/IO

indicador luminoso M22

KTV101

KTE-VOKM--RKG/US/IO

Indicadores luminosos con diseño KTE
Luz intermitente, continua, pulsante. ¡Un indicador luminoso para todo!
adecuado para tapas de acero inoxidable y plástico
retroalimentación RGB con o sin IO-Link
Los indicadores luminosos M22 funcionan con y sin comunicación IO-Link

Características del producto

Interfaz de comunicación	IO-Link
Carcasa	Tipo con rosca
Dimensiones [mm]	M22 x 1 / L = 39,7

Datos eléctricos

Tensión de alimentación [V]	8...32 DC
Clase de protección	III
Protección contra inversiones de polaridad	sí

Consumo de corriente

< 7,2 mA; (LED apagado: Ub = 24V)

< 125 mA; (LED blanco, brillo máx.: Ub = 8V)

< 79 mA; (LED blanco, brillo máx.: Ub = 12V)

< 43 mA; (LED blanco, brillo máx.: Ub = 24V)

< 35 mA; (LED blanco, brillo máx. : Ub = 32V)

Entradas

Número total de entradas	2
Punto de conmutación alto [V]	< 4,8; (a 24V desactivación segura : Tensión <= Ub*0,2)
Punto de conmutación bajo [V]	> 19,2; (a 24V activación segura : Tensión >= Ub*0,8)

Entradas

según la norma IEC 61131-2 (Typ 3)

Interfaces

Interfaz de comunicación

IO-Link

Tipo de transmisión

COM2 (38,4 kBaud)

Revisión IO-Link

1.1.3

Perfiles

Function class	Designación
0x0002	Fixed Switching Sensor
0x4000	Identification and Diagnosis
0x8101	Locator
0x8102	ProductURI
0x800C	Sensor Control

Tiempo mínimo del ciclo de proceso [ms]

Condiciones ambientales

Temperatura ambiente [°C]	-30...65
Grado de protección	IP 65; IP 67; IP 69K; (en la parte frontal)

Homologaciones / pruebas

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF	10 V/m / 3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF conducido	10 V
IEC 61000-6-3, EN 55011	(Class B)
IEC 61000-4-5 Surge	1 kV (L+ a L- , 42 Ω, 0,5 µF) / 0,5 kV (todos los cables a L- , 42 Ω, 0,5 µF)

Resistencia a vibraciones

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50 ciclos de frecuencia, 1 octavo/minuto, en 3 ejes

Resistencia a choques

EN 60068-2-27 Ea

50 g 11 ms semisinusoidal; respectivamente 20 choques en cada sentido de los 3 ejes de coordenadas

Resistencia a choques continuos

EN 60068-2-29 Eb

40 g 6 ms semisinusoidal; respectivamente 8000 choques en cada sentido de los 3 ejes de coordenadas

MTTF [años]

309

Datos mecánicos

Peso [g]	48,1
Carcasa	Tipo con rosca
Dimensiones [mm]	M22 x 1 / L = 39,7
Nombre de la rosca	M22 x 1
Materiales	Carcasa: PA; tuerca de fijación: PBT

Indicaciones / elementos de mando

Indicación

Disponibilidad

LED, RGB configurable

Accesorios

Componentes incluidos

tuercas de fijación: 1

Accesorios requeridos

Tapa para botón

Junta tórica

Notas

Cantidad por pack	1 unid.

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — KTV101-00 — 17.04.2024 —
