IF0299

Detector inductivo

IFA2002-ABOW/SL/BS-400B

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm

  • ccc
  • ce
  • eac
Descarga
Technische Details
Características del producto
Función de salida normalmente abierto
Alcance [mm] 2
Carcasa Tipo con rosca
Dimensiones [mm] M12 x 1 / L = 77
Datos eléctricos
Frecuencia AC [Hz] 45...65
Tensión de alimentación [V] 20...250 AC
Clase de protección I
Resistente a inversiones de polaridad no
Salidas
Función de salida normalmente abierto
Caída de tensión máx. de la salida de conmutación AC [V] 8,5
Corriente de carga mínima [mA] 8
Corriente residual máx. [mA] 1,7
Corriente máxima permanente de la salida de conmutación AC [mA] 200; (250 (...50 °C))
Corriente máxima de pico de la salida de conmutación [mA] 900; (20 ms / 0,5 Hz)
Frecuencia de conmutación AC [Hz] 25
Protección contra cortocircuitos no
Resistente a sobrecargas no
Rango de detección
Alcance [mm] 2
Alcance real Sr [mm] 2 ± 10 %
Alcance operativo [mm] 0...1,62
Precisión / variaciones
Histéresis [% del Sr] 3...15
Deriva del punto de conmutación [% del Sr] -10...10
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducido 3 V
EN 55011 clase B
MTTF [años] 932
Datos mecánicos
Peso [g] 34,5
Carcasa Tipo con rosca
Tipo de montaje montaje enrasado
Dimensiones [mm] M12 x 1 / L = 77
Nombre de la rosca M12 x 1
Materiales Carcasa: latón con revestimiento de bronce blanco; Superficie activa: PBT-GF30 natural; Tuercas: latón con revestimiento de bronce blanco; LED-Fenster: PBT natural

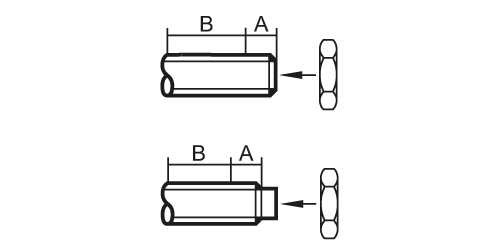

Par de apriete [Nm] A = 3 mm: 3,5 Nm; B: 7 Nm
Indicaciones / elementos de mando
Indicación
Estado de conmutación 1 x LED, rojo
Conexión eléctrica
Protección requerida fusible miniatura según IEC60127-2 hoja 1; ≤ 2 A; de acción rápida
Accesorios
Accesorios incluidos
tuercas de fijación: 2
Notas
Notas
Recomendación: después de un cortocircuito comprobar que el equipo funciona correctamente.
Cantidad por pack 1 unid.
Conexión eléctrica - Conector macho
Conexión ; 2 x 0,5 mm²
Conexión Conector: 1 x M12
Diagramas y curvas
Instalación
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — IF0299-02 — 17.05.2019 —
